Реле тока ORI. 0,1-1 А. 24-240 В AC / 24 DC | ORI-01-1 IEK

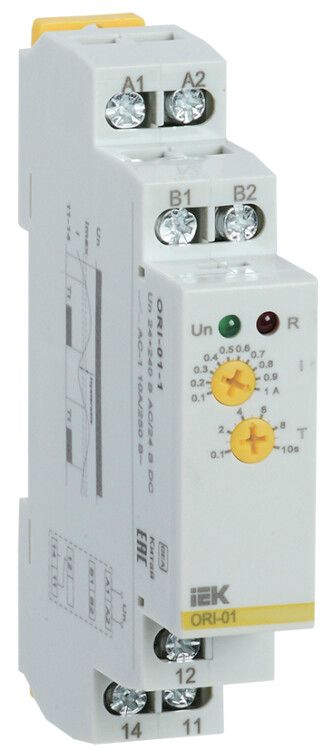

Реле тока 0,1–1 А 24–240 В AC / 24 В DC от ONI (IEK) — устройство для автоматического реагирования на изменения тока в цепи, обеспечивающее защиту оборудования и управление нагрузкой. Артикул ori-01-1 подходит для установки на DIN-рейку и работает как в переменном, так и в постоянном токе.

Назначение и область применения

Реле тока 0,1–1 А 24–240 В AC / 24 В DC контролирует уровень тока в одиночной фазе и срабатывает при выходе за заданные пределы — ниже минимума или выше максимума. Устройство передаёт сигнал на исполнительные элементы: контакторы, пускатели, сигнализацию. Применяется там, где важна точная защита от перегрузок или обрывов: насосы, вентиляторы, конвейеры, компрессоры, системы аварийного отключения.

Технические характеристики

• Диапазон измеряемого тока: 0,1–1 А — позволяет точно отслеживать малые токи, например, при работе двигателей на холостом ходу или при частичной нагрузке.
• Напряжение питания цепи управления: 24–240 В AC / 24 В DC — совместимо с большинством промышленных систем управления, включая слаботочные цепи 24 В и сетевые 230 В.
• Номинальный ток контактов: 10 А — способно коммутировать нагрузки до 10 А, что достаточно для управления средними исполнительными устройствами.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) — позволяют реализовать как включение, так и отключение при срабатывании.
• Задержка на включение: 0,1–10 сек — можно настроить паузу перед срабатыванием, чтобы исключить ложные срабатывания при кратковременных скачках.
• Функция гистерезиса: да — обеспечивает различие между порогами включения и выключения, предотвращает «дребезг» контактов при колебаниях тока вокруг границы.
• Контроль: повышения, понижения и минимального тока — универсальная защита от всех типов аномалий: обрыва, недогрузки, перегрузки.
• Способ монтажа: DIN-рейка — стандартный вариант для щитов автоматики.
• Тип подключения: винтовой — надёжное соединение проводов, допускает многократную переподключку.
• Гарантия: 12 месяцев — соответствует промышленному уровню качества.

Совместимость и монтаж

Реле тока 0,1–1 А 24–240 В AC / 24 В DC устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы — используйте провода сечением до 2,5 мм². Для работы требуется подача напряжения на питание устройства (24–240 В AC или 24 В DC), а также последовательное включение в цепь тока, который необходимо контролировать. Контакты НО и НЗ подключаются к нагрузке или управляющей цепи. Обязательно соблюдайте полярность при использовании постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям промышленной безопасности для электрооборудования. Гарантийный срок 12 месяцев указывает на соответствие базовым стандартам надёжности IEK. Сертификаты соответствия (например, GOST R, IEC 60947) рекомендуется проверять в документации производителя, поскольку они не указаны явно в данных.

Преимущества

• Широкий диапазон рабочего тока (0,1–1 А) — идеально для чувствительных нагрузок, где другие реле не работают.
• Поддержка AC и DC — один прибор заменяет два разных типа реле.
• Настройка гистерезиса снижает количество ложных срабатываний при нестабильной нагрузке.
• Два типа контактов (НО+НЗ) — позволяют реализовать сложные алгоритмы управления без внешних модулей.
• Монтаж на DIN-рейку — быстрая замена и интеграция в существующие шиты.

Ограничения применения

• Не предназначено для контроля трёхфазных цепей — только однофазные системы.
• Максимальный коммутируемый ток — 10 А; для больших нагрузок нужен внешний контактор.
• Не имеет встроенного индикатора состояния — нельзя визуально определить, сработало ли реле без внешнего контроля.
• Чувствительно к помехам при неправильно выполненной прокладке силовых и управляющих проводов — рекомендуется раздельная маршрутизация.

Примеры использования

• Защита насоса от сухого хода — при падении тока ниже 0,2 А реле отключает двигатель.
• Контроль работы вентилятора — при увеличении тока свыше 0,8 А (при заклинивании) происходит отключение.
• Автоматическое отключение конвейера при обрыве ремня — ток падает до 0,05 А, реле активирует световой сигнал.
• Стартовая защита двигателя — задержка 2 секунды позволяет двигателю набрать обороты, прежде чем начнётся контроль тока.

Практические советы

• Перед установкой проверьте, что ток в вашей цепи попадает в диапазон 0,1–1 А — иначе реле не будет работать.
• При настройке гистерезиса делайте разницу между верхним и нижним порогом не менее 0,1 А, чтобы избежать нестабильности.
• Используйте винтовые зажимы с усилием, указанным в инструкции — переусердствовать нельзя, чтобы не повредить контакт.
• Если используется постоянный ток (24 В DC), обязательно соблюдайте полярность подключения питания.
• Для длительной работы в условиях высоких температур или вибраций рассмотрите возможность установки в защищённый корпус.
• Артикул ori-01-1 — единственный в линейке ONI (IEK) с таким сочетанием диапазона тока и питания — не путайте с другими моделями.
