РЕЛЕ MFR530 MODBUS-RTU 5-25A ТТ Ø10.5ММ 80-270В AC/DC | MFR53325A SE APC

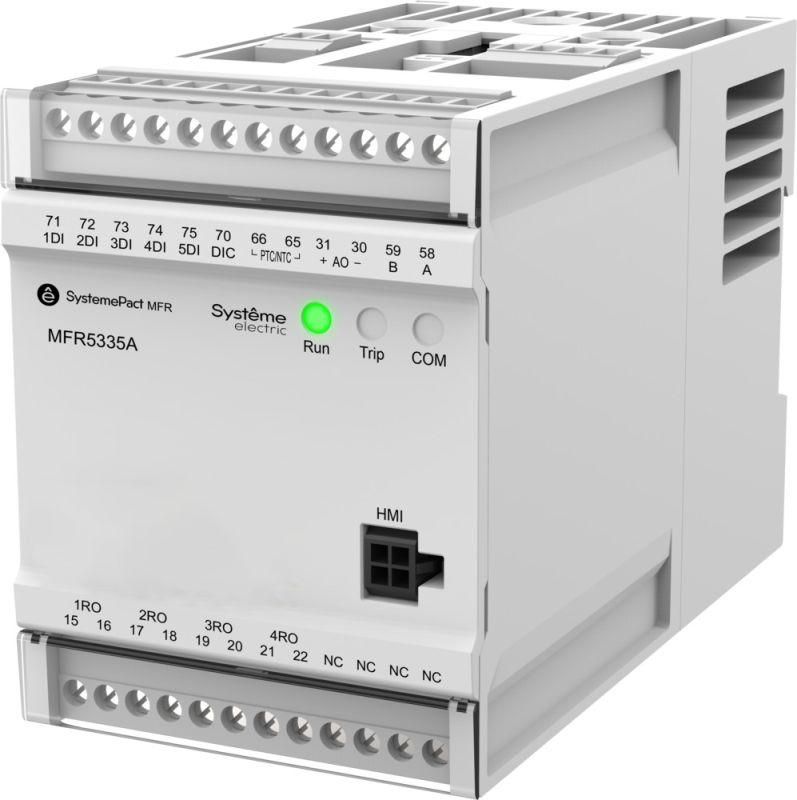

Реле MFR53325A от Systeme Electric - это моноблочное устройство с встроенным трансформатором тока для защиты и управления электродвигателями с током 5–25 А. Поддерживает протокол Modbus-RTU, что позволяет легко интегрировать его в автоматизированные системы. Устройство работает от сети 80–270 В переменного или постоянного тока.

Назначение и область применения

Реле MFR53325A предназначено для контроля, защиты и управления электродвигателями средней мощности. Его основная задача - предотвращать аварийные ситуации: перегрузку, заклинивание, перекос фаз, потерю фазы и перепады напряжения. Применяется там, где важна надёжность и возможность удалённого мониторинга: на конвейерах, насосных станциях, компрессорах, вентиляционных системах и других промышленных установках. Благодаря модбас-интерфейсу, реле MFR53325A идеально подходит для внедрения в SCADA-системы и PLC-контроллеры.

Технические характеристики

• Номинальный ток двигателя: 5–25 А (встроенное измерение без внешних ТТ)
• Питание: 80–270 В AC/DC - совместимо с большинством промышленных сетей
• Интерфейс связи: Modbus RTU через RS-485 (два провода, не требует отдельного питания для коммуникаций)
• Конструкция: моноблочное исполнение - все функции в одном корпусе
• Габариты: посадочный диаметр 10,5 мм - совместим с типовыми контактными элементами и DIN-рейкой
• Защита: перегрузка, заклинивание, перекос фаз, потеря фазы, недостаточное/избыточное напряжение

Совместимость и монтаж

Реле MFR53325A устанавливается на DIN-рейку шириной 35 мм. Для подключения двигателя используются клеммы внутри устройства - они рассчитаны на провода до 2,5 мм2. Кабель Modbus-RTU подключается к двум выводам: A+ и B−. Напряжение питания подаётся на клеммы L/N или +/−. Встроенный трансформатор тока позволяет подключать двигатель напрямую - внешние ТТ не нужны. Обязательно соблюдайте полярность при подключении Modbus. Работает в температурном диапазоне −25…+70 C, допускает влажность до 95 % без конденсации.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и IEC 60947-6-2 для аппаратов управления электродвигателями. Защищено от случайного доступа к токоведущим частям. Сертифицировано для использования в промышленных условиях. Отсутствие открытых контактов снижает риск возникновения дуги.

Преимущества

• Моноблок с встроенным ТТ - экономит место, исключает ошибки при монтаже внешних трансформаторов
• Поддержка Modbus-RTU - удобная интеграция в существующие системы автоматизации
• Широкий диапазон питания (80–270 В AC/DC) - работает даже при колебаниях напряжения
• Автоматическая диагностика - выявляет проблемы до выхода оборудования из строя
• Не требуется внешнее питание для интерфейса - снижает затраты на кабели и блоки питания

Ограничения применения

• Не предназначен для работы с однофазными двигателями без трёхфазного подключения
• Не имеет встроенной резервной батареи - при отключении питания теряет текущие данные (не сохраняет историю событий)
• Не поддерживает Ethernet или Profinet - для этих протоколов нужен шлюз
• Запрещена работа при напряжении ниже 80 В или выше 270 В - возможен отказ или повреждение
• Не защищает от короткого замыкания - необходимо использовать дополнительно автоматический выключатель

Примеры использования

• Насосная станция водоснабжения - реле MFR53325A контролирует нагрузку и отключает насос при засоре
• Конвейер на пищевом производстве - обеспечивает плавную остановку при перегрузке, предотвращая порчу продукции
• Вентилятор в цеху - отслеживает перекос фаз и сигнализирует оператору через HMI
• Компрессор в газовой службе - интегрируется в систему SCADA для сбора данных о потреблении энергии

Практические советы

• Перед первым запуском настройте токовый порог в соответствии с паспортными данными двигателя - используйте кнопки на лицевой панели или программирование через Modbus
• При использовании длинных кабелей Modbus (более 100 м) установите терминирующий резистор 120 Ом на последнем устройстве в цепи
• Не прокладывайте силовые и коммуникационные кабели параллельно - минимизируйте помехи, используйте экранированный кабель для Modbus
• Проверьте правильность подключения фаз - неверная распайка вызывает ложные срабатывания
• Для сложных объектов рекомендуется использовать ПО SE Configurator - официальный инструмент от Systeme Electric для настройки и мониторинга
