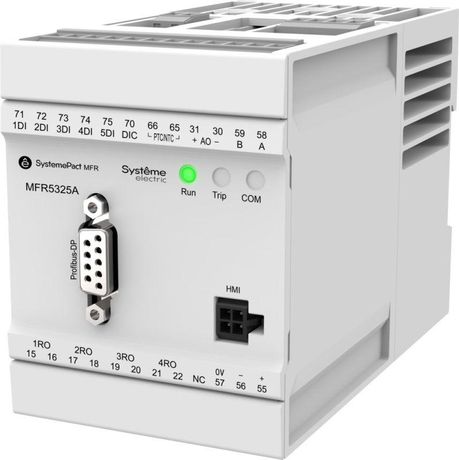

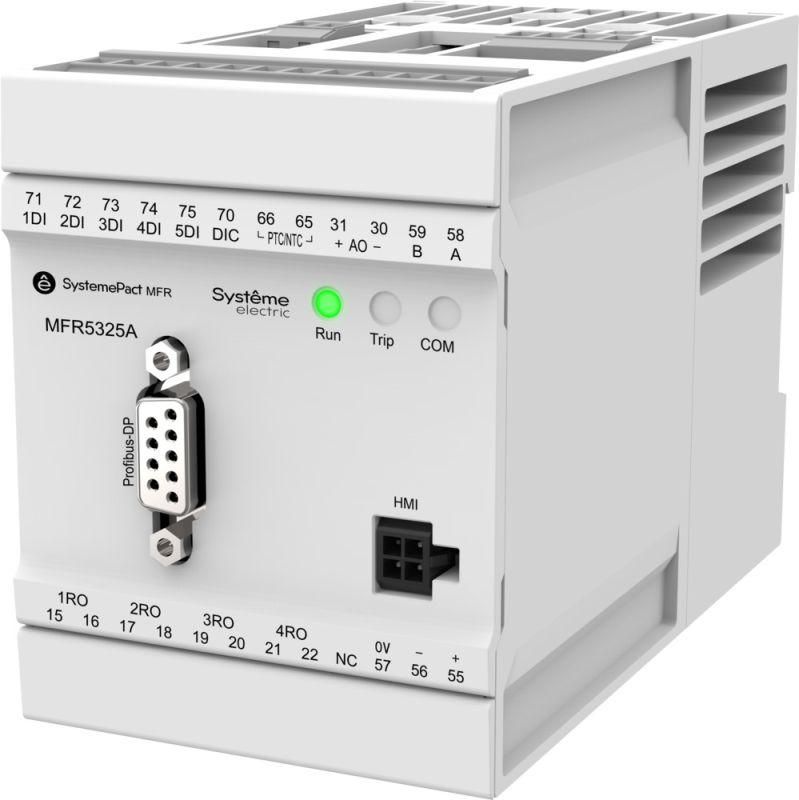

РЕЛЕ MFR530 PROFIBUS-DP + MODBUS-RTU 5-25A ТТ Ø10.5ММ 80-270В AC/DC | MFR53225A SE APC

Реле SE MFR53225A - это интеллектуальное устройство защиты и управления электродвигателями с номинальным током 5–25 А, оснащённое встроенным трансформатором тока и двойной поддержкой промышленных протоколов Modbus-RTU и Profibus-DP. Подходит для автоматизированных систем, где важны точная диагностика, энергоэффективность и удалённый контроль.

Назначение и область применения

Реле SE MFR53225A предназначено для защиты электродвигателей от перегрузок, заклинивания, перекоса фаз, потери фазы и других аварийных режимов. Устройство одновременно выполняет функции реле защиты, измерительного модуля и интерфейса связи с системой автоматизации. Применяется на промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ и других установках с высокой степенью ответственности.

Технические характеристики

• Номинальный ток двигателя: 5–25 А
• Питание: 80–270 В переменного или постоянного тока (AC/DC)
• Интегрированный трансформатор тока - позволяет подключать двигатель напрямую без внешних датчиков
• Цифровые интерфейсы: Modbus-RTU (RS-485) и Profibus-DP
• Моноблочная конструкция - все функции в одном корпусе
• Диаметр кабельного входа: до 10,5 мм

Совместимость и монтаж

Реле SE MFR53225A совместимо с любыми контроллерами, поддерживающими Modbus-RTU или Profibus-DP. Для подключения требуется только три провода: L/N для питания и два провода RS-485 (A/B) для связи. Кабели двигателей проходят через внутренний трансформатор тока - никаких дополнительных токоизмерительных клещей не требуются. Монтаж осуществляется на DIN-рейку 35 мм. Диаметр кабеля до 10,5 мм соответствует сечению до ~6 мм2 - проверьте соответствие перед установкой.

Безопасность и стандарты

Реле SE MFR53225A соответствует требованиям IEC 60947-4-1 и IEC 60947-6-2 для аппаратов управления и защиты электродвигателей. Конструкция обеспечивает надёжную работу в условиях промышленной среды: повышенная влажность, вибрации, колебания температур. Напряжение питания 80–270 В AC/DC делает устройство устойчивым к перепадам сети.

Преимущества

• Отсутствие необходимости во внешних токовых датчиках - снижает стоимость и сложность монтажа
• Поддержка двух промышленных протоколов - гибкость интеграции в существующие системы
• Моноблочная конструкция - меньше точек отказа, быстрая замена
• Автоматическая адаптация к нагрузке - настройка тока происходит через программное обеспечение, без механических регулировок
• Диагностические данные в реальном времени - позволяют предвидеть отказы и планировать обслуживание

Ограничения применения

• Не предназначен для работы с однофазными двигателями без трёхфазного подключения
• Требуется наличие шины Modbus или Profibus - не работает как самостоятельное реле без связи с PLC
• Максимальный диаметр кабеля 10,5 мм исключает применение с крупногабаритными проводниками (>10 мм2)
• Не имеет встроенного контакта для коммутации силовой цепи - используется только для защиты и сигнализации; внешнее контактор необходимо

Примеры использования

• Конвейерная линия в пищевой промышленности - защита от заклинивания и перегрева с отправкой сигналов в SCADA
• Насосная станция водоснабжения - мониторинг тока и выявление утечек через изменение нагрузки
• Станок с ЧПУ - предотвращение повреждений шпинделя при перегрузке, с записью событий в журнал
• Вентиляционная установка в производственном цеху - экономия энергии за счёт оптимизации рабочего режима

Практические советы

• Перед первым запуском настройте пороги тока через ПО SystemePact MCP - используйте заводские значения как базовые, но скорректируйте под реальный ток двигателя
• При использовании Profibus-DP убедитесь, что адрес устройства задан правильно и не конфликтует с другими узлами
• Для долговечности избегайте прокладки кабелей связи рядом с силовыми линиями - помехи могут нарушить связь
• Замена реле SE MFR53225A возможна без изменения проводки - сохраните схему подключения, так как трансформатор уже встроен
• Проверяйте целостность кабеля между реле и PLC - обрыв одной жилы RS-485 полностью выводит устройство из сети
