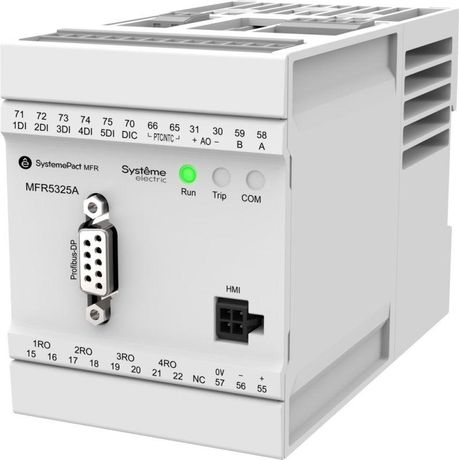

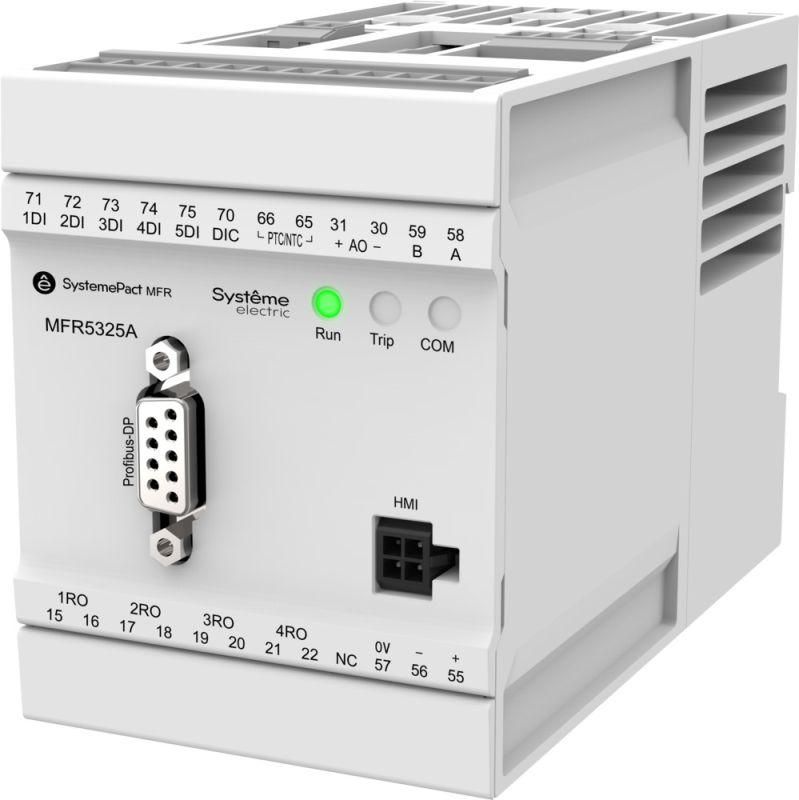

Реле защиты двигателя MFR530 0.2-5А 80-270В PROFIBUS-DP, MODBUS-RTU Systeme Electric MFR5325A

Реле Systeme Electric MFR5325A - компактный устройство для защиты и управления электродвигателями с током 0,2–5 А, поддерживающее промышленные протоколы PROFIBUS-DP и MODBUS-RTU. Подходит для автоматизированных систем, где требуется точная диагностика и удалённое управление.

Назначение и область применения

Реле MFR5325A предназначено для комплексной защиты электродвигателей малой мощности - от перегрузок, заклинивания, перекоса фаз, потери фазы и других аварийных режимов. Устройство интегрируется в системы автоматизации на базе PROFIBUS-DP и MODBUS-RTU, позволяя передавать данные о состоянии двигателя и получать команды управления через промышленную сеть. Применяется в конвейерах, насосах, вентиляторах, компрессорах и другом оборудовании, требующем надёжного контроля и связи с PLC.

Технические характеристики

• Токовый диапазон: 0,2 – 5 А - подходит для двигателей до 2,2 кВт (при напряжении 400 В)
• Питание: 80 – 270 В AC/DC - работает от переменного и постоянного тока, без необходимости отдельного блока питания
• Встроенный трансформатор тока - позволяет подключать двигатель напрямую, без внешних токоограничителей
• Интерфейсы: PROFIBUS-DP и MODBUS-RTU - совместимость с большинством промышленных контроллеров
• Габариты: диаметр 10,5 мм - моноблочная конструкция для установки в ограниченном пространстве
• Моноблочное исполнение - все функции (защита, измерение, коммуникация) собраны в одном корпусе

Совместимость и монтаж

Установка MFR5325A выполняется на DIN-рейку 35 мм. Клеммы для подключения двигателя рассчитаны на провода сечением до 2,5 мм2. Для работы с сетью необходимо подключить шлейф PROFIBUS-DP (9-pin Sub-D) или RS-485 для MODBUS-RTU. Настраивается через программное обеспечение SystemePact MCP - не требует сложных настроек вручную. Обязательно проверьте соответствие тока двигателя диапазону 0,2–5 А; при превышении возможна потеря защиты.

Безопасность и стандарты

MFR5325A соответствует требованиям IEC 60947-4-1 и IEC 60947-6-2 для аппаратов управления и защиты электродвигателей. Защита IP20 обеспечивает безопасность при установке внутри распределительных щитов. Отсутствуют взрывозащищённые версии - не применяйте во взрывоопасных зонах.

Преимущества

• Не нужен внешний трансформатор тока - снижает стоимость и сложность сборки
• Поддержка двух промышленных протоколов - гибкость интеграции в существующие системы
• Моноблок вместо нескольких модулей - экономия места и уменьшение числа точек отказа
• Автоматическая адаптация к типу сети (AC/DC) - исключает ошибки при подключении питания

Ограничения применения

• Не предназначен для двигателей выше 5 А - при превышении тока защита будет некорректной
• Требуется наличие промышленной сети (PROFIBUS/MODBUS) - не используется в простых схемах без PLC
• Нет встроенного реле выхода - для управления контактором необходим внешний элемент
• Не защищён от пыли и брызг воды - допускается только внутренняя установка в щите

Примеры использования

• Конвейерная линия с несколькими моторами - MFR5325A передаёт состояние каждого двигателя в центральный контроллер
• Водяной насос в системе охлаждения - защита от сухого хода и перегрева через MODBUS-RTU
• Вентиляционная установка с частотным преобразователем - интеграция с Siemens S7 через PROFIBUS-DP

Практические советы

• Перед первым запуском настройте пороги защиты через ПО SystemePact MCP - заводские значения могут не подходить под ваш двигатель
• Проверьте полярность и терминалы RS-485 при подключении MODBUS - неверная схема вызывает потерю связи
• Для долгой службы используйте качественные экранированные кабели для PROFINET/MODBUS - помехи нарушают связь
• Запомните: MFR5325A - это не пускатель, а именно защитное реле. Для включения двигателя нужен отдельный контактор
