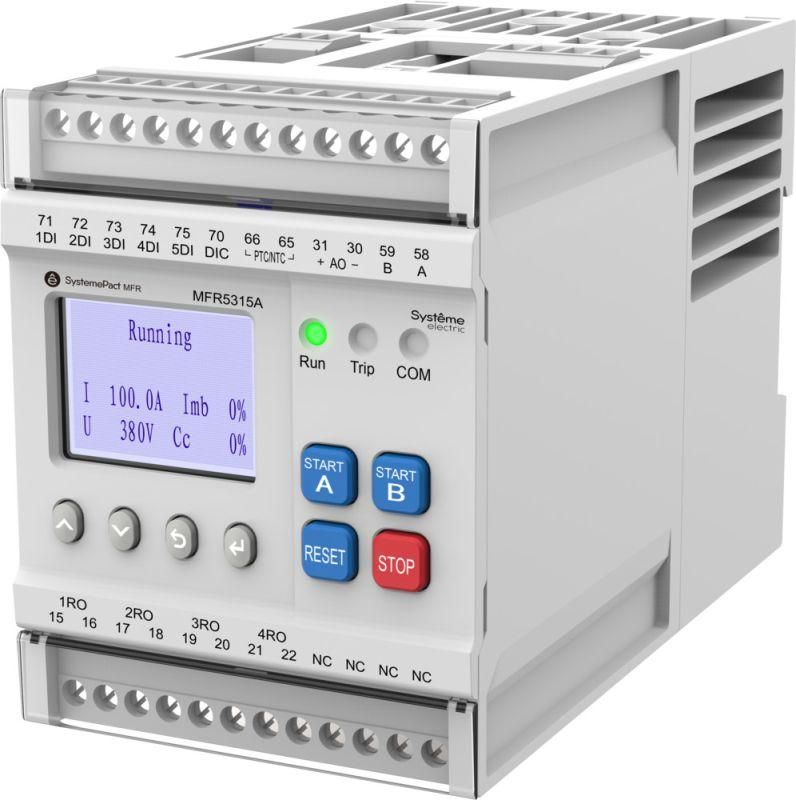

РЕЛЕ MFR530 MODBUS-RTU + ВСТРОЕННЫЙ ДИСПЛЕЙ 0.2-5A ТТ Ø10.5ММ 80-270В AC/DC | MFR5315A SE APC

Реле Systeme Electric MFR5315A - компактное устройство с встроенным дисплеем и модульным трансформатором тока для защиты и контроля электродвигателей с током 0,2–5 А. Поддерживает протокол Modbus-RTU, работает от сети 80–270 В переменного или постоянного тока. Устройство предназначено для автоматизации и мониторинга в промышленных системах.

Назначение и область применения

Реле MFR5315A используется для защиты электродвигателей от перегрузок, перекоса фаз, блокировки ротора, потери фазы и других аварийных режимов. Благодаря встроенному дисплею и интерфейсу Modbus-RTU, устройство позволяет не только отключать двигатель при нештатных ситуациях, но и передавать данные о текущих параметрах работы в систему автоматизации. Применяется на насосах, вентиляторах, конвейерах, компрессорах и другом оборудовании с номинальным током до 5 А.

Технические характеристики

• Диапазон измеряемого тока: 0,2 – 5 А
• Питание: 80 – 270 В AC/DC - совместимо с большинством промышленных сетей
• Интегрированный трансформатор тока - не требует внешних CT-датчиков
• Встроенный ЖК-дисплей - отображает реальное значение тока, состояние защиты и ошибки
• Протокол связи: Modbus-RTU через последовательный порт (RS-485)
• Габариты: диаметр 10,5 мм - подходит для установки в ограниченном пространстве
• Моноблочная конструкция - все функции собраны в одном корпусе

Совместимость и монтаж

Реле MFR5315A устанавливается последовательно в цепь питания двигателя. Клеммы для подключения проводов доступны сбоку. Для связи с контроллером используется два провода RS-485 (A/B). Напряжение питания подводится отдельно - не зависит от нагрузки. Диаметр 10,5 мм соответствует стандартному креплению на DIN-рейке. Установка возможна в распределительных щитах с минимальным зазором 10 мм вокруг устройства. Не требуется дополнительное питание для дисплея - он получает энергию от основной цепи.

Преимущества

• Устраняет необходимость в отдельных трансформаторах тока и внешних дисплеях - снижает количество компонентов и точки отказа
• Modbus-RTU обеспечивает прямую интеграцию с PLC, SCADA и HMI-системами
• ЖК-дисплей показывает актуальные значения без необходимости подключения к компьютеру
• Автоматическая калибровка трансформатора тока - не требует ручной настройки при замене двигателя в пределах диапазона 0,2–5 А
• Поддержка AC/DC питания - гибкость в использовании в различных типах объектов

Ограничения применения

• Не предназначен для двигателей с током выше 5 А - использование вне диапазона приведёт к повреждению внутреннего трансформатора
• Не имеет встроенного реле выхода на коммутируемые контакты - для отключения нагрузки требуется внешний контактор
• Работает только с Modbus-RTU; не поддерживает Ethernet, Profibus или другие протоколы
• Дисплей не подсвечивается - в условиях слабого освещения может быть трудно считывать информацию
• Не защищён от взрывоопасной среды - не применяется в зонах Ex

Примеры использования

• Конвейерная линия с несколькими маломощными двигателями - каждое реле MFR5315A контролирует один агрегат и отправляет данные в центральный контроллер
• Водяной насос в системе охлаждения - реле отслеживает перегрев и блокировку, сигнализируя оператору через HMI
• Вентиляционная установка в производственном цеху - интеграция с BMS через Modbus позволяет оптимизировать энергопотребление

Практические советы

• Перед монтажом проверьте, что максимальный ток двигателя не превышает 5 А - даже кратковременные пики могут вывести реле из строя
• При подключении RS-485 используйте экранированный кабель и заземлите экран в одной точке - это снизит помехи
• Настройте адрес Modbus (по умолчанию 1) и скорость передачи (9600 бод) в соответствии с вашей системой - эти параметры задаются через меню дисплея
• Если дисплей не светится после включения - проверьте наличие напряжения на входе питания (не менее 80 В)
• Для обслуживания не требуется специальных инструментов - все настройки выполняются кнопками на лицевой панели
