РЕЛЕ MFR530 MODBUS-RTU + PROFINET 0.2-5A ТТ Ø10.5ММ 80-270В AC/DC | MFR5395A SE APC

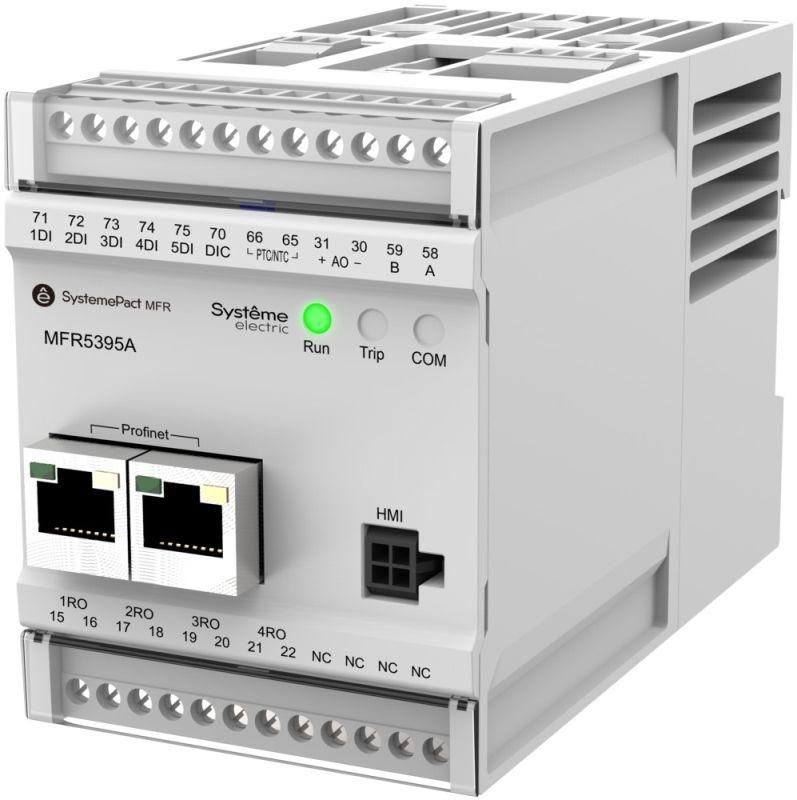

Реле SE MFR5395A - компактный устройство с встроенным трансформатором тока для защиты и управления электродвигателями с током 0,2–5 А. Поддерживает промышленные протоколы Modbus-RTU и PROFINET, что позволяет напрямую интегрировать его в автоматизированные системы без внешних модулей связи.

Назначение и область применения

Реле SE MFR5395A предназначено для защиты электродвигателей малой мощности от перегрузок, перекоса фаз, блокировки ротора и других аварийных режимов. Устройство совмещает функции реле защиты и интерфейса связи, что делает его идеальным решением для современных систем автоматизации. Применяется на станках, насосах, вентиляторах, конвейерах и другом оборудовании, где важна точная диагностика состояния двигателя и удалённый контроль.

Технические характеристики

• Диапазон измеряемого тока: 0,2 – 5 А (номинальный ток двигателя)
• Питание: 80–270 В переменного или постоянного тока (AC/DC)
• Диаметр корпуса: 10,5 мм - компактный форм-фактор для установки в плотных распределительных щитах
• Интегрированный трансформатор тока - не требует внешних токоограничителей или датчиков
• Поддерживаемые протоколы: Modbus-RTU (через RS-485) и PROFINET (через Ethernet)
• Моноблочная конструкция - все функции (защита + связь) в одном корпусе

Совместимость и монтаж

Реле SE MFR5395A монтируется на DIN-рейку 35 мм. Для подключения питания используются клеммы L/N, для сигнала - кабель с экранированием (для Modbus-RTU - два провода A/B; для PROFINET - RJ45 с сетевой вилкой). Кабели двигателей подключаются напрямую через внутренний трансформатор тока - никаких дополнительных CT-датчиков не требуется. Обязательно соблюдать полярность при подключении PROFINET. Настоятельно рекомендуется использовать фильтры помех при работе в условиях высокой ЭМИ.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и IEC 60947-6-2 для аппаратов управления и защиты электродвигателей. Защита IP20 обеспечена конструкцией корпуса. Работает в температурном диапазоне от -25C до +70C. Сертифицировано для использования в промышленных зонах класса II.

Преимущества

• Отсутствие необходимости в отдельных датчиках тока - снижает стоимость и сложность сборки
• Два промышленных протокола в одном устройстве - гибкость интеграции в существующие сети
• Моноблок уменьшает количество точек отказа и занимает меньше места в шкафе
• Встроенная логика защиты исключает необходимость в дополнительных контроллерах для базовой защиты двигателя

Ограничения применения

• Не предназначен для работы с токами выше 5 А - использование с более мощными двигателями недопустимо
• PROFINET требует наличия контроллера с поддержкой IO-Device (не работает как standalone-устройство без PLC)
• Modbus-RTU требует терминирующего резистора 120 Ом на последнем узле сети
• Нет встроенной кнопки ручного запуска - управление возможно только через сеть
• Не имеет встроенной батареи - потеря питания = потеря текущего состояния (логирование событий зависит от PLC)

Примеры использования

• Автоматическая линия производства: реле SE MFR5395A защищает серводвигатели, передаёт данные о нагрузке в SCADA-систему через PROFINET
• Водоснабжение: три насоса с током 3,5 А подключены к одному контроллеру через Modbus-RTU - реле определяет заклинивание и отправляет сигнал остановки
• Логистический конвейер: замена нескольких реле и датчиков одним MFR5395A сокращает время наладки и повышает надёжность

Практические советы

• Перед первым запуском проверьте выставленный порог тока - он задаётся через программное обеспечение SystemePact MCP, а не механическими регуляторами
• При использовании PROFINET убедитесь, что MAC-адрес устройства уникален в сети - заводская настройка может конфликтовать
• Для Modbus-RTU используйте двужильный экранированный кабель с экраном, заземлённым только на одной стороне
• Не допускайте перепутывания фаз при подключении двигателя - неверная последовательность вызывает ложные срабатывания защиты
• Реле SE MFR5395A не требует обслуживания, но рекомендуется ежегодно проверять состояние клемм и качество связи
