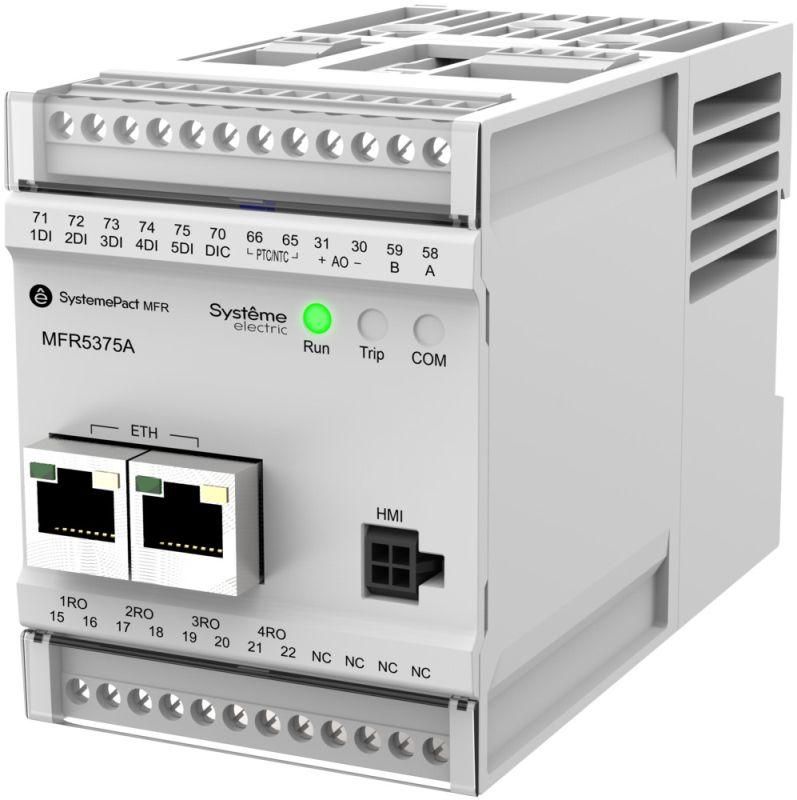

РЕЛЕ MFR530 MODBUS-RTU + MODBUS-TCP 0.2-5A ТТ Ø10.5ММ 80-270В AC/DC | MFR5375A SE APC

Реле MFR5375A от Systeme Electric - компактный устройство защиты и управления электродвигателями с током 0,2–5 А, поддерживающее протоколы Modbus-RTU и Modbus-TCP. Устройство предназначено для интеграции в автоматизированные системы на промышленных объектах, где важна точная диагностика и удалённый контроль.

Назначение и область применения

Реле MFR5375A используется для защиты электродвигателей от перегрузок, перекоса фаз, блокировки ротора, потери фазы и других аварийных режимов. Благодаря встроенному трансформатору тока, не требует внешних измерительных элементов. Подходит для установки в панели управления станков, насосов, вентиляторов, конвейеров и другого оборудования с номинальным током до 5 А. Протоколы Modbus позволяют подключать реле к системам SCADA, PLC и HMI для сбора данных и дистанционного управления.

Технические характеристики

• Диапазон рабочего тока: 0,2 – 5 А (встроенное измерение через трансформатор тока)
• Питание: 80 – 270 В переменного или постоянного тока (AC/DC)
• Цоколь: d10,5 мм - совместим с базами типа D10.5
• Протоколы связи: Modbus-RTU (через RS-485) и Modbus-TCP (через Ethernet)
• Исполнение: моноблочное, без внешних датчиков
• Группа изделий: SystemePact MCP - пускатель с оптимизированной защитой

Совместимость и монтаж

Реле MFR5375A устанавливается на DIN-рейку с помощью стандартной базы с цоколем d10,5 мм. Для работы с Modbus-RTU требуется подключение двухпроводной шины RS-485 (A/B); для Modbus-TCP - сетевой кабель RJ45. Напряжение питания подаётся на клеммы L/N, которые работают как с переменным, так и с постоянным током. Контакты нагрузки подключаются к двигателю через входные клеммы I1/I2/I3. Обязательно соблюдать полярность при подключении DC-питания.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-4-1 и IEC 60947-6-2 для аппаратов управления и защиты электродвигателей. Защита от перегрева и коротких замыканий реализована внутренними алгоритмами, что исключает необходимость в дополнительных предохранителях при правильном подборе по току.

Преимущества

• Не требует внешних трансформаторов тока - снижает количество компонентов и точки отказа
• Поддерживает два протокола связи одновременно - гибкая интеграция в существующие сети
• Моноблочная конструкция уменьшает занимаемую площадь на рейке
• Широкий диапазон питания (80–270 В AC/DC) позволяет использовать в условиях нестабильного электроснабжения
• Встроенная диагностика: передаёт данные о температуре двигателя, токе, времени работы и причинах отключения

Ограничения применения

• Не предназначен для управления двигателями выше 5 А - при превышении возможны повреждения устройства
• Modbus-TCP требует наличия IP-сети; без маршрутизатора или коммутатора связь невозможна
• Не имеет встроенной функции частотного регулирования - работает только как защитное реле, не заменяет ЧРП
• Требует программирования через ПО SE (например, Systeme Configurator) для настройки порогов защиты - нельзя просто “вставить и забыть”

Примеры использования

• Автоматизация линии производства: реле MFR5375A контролирует работу трёхфазного насоса в системе охлаждения, отправляет сигналы о перегрузке в SCADA-систему
• Логистический комплекс: управление конвейерными лентами с дистанционной диагностикой состояния моторов через Modbus-TCP
• Объекты ЖКХ: защита вентиляторов в HVAC-системах с записью событий в журнал и уведомлениями оператору

Практические советы

• Перед монтажом проверьте соответствие тока двигателя диапазону 0,2–5 А - используйте паспортные данные или измерьте ток под нагрузкой
• Для Modbus-RTU применяйте экранированный двужильный кабель, заземлите экран на одном конце
• Настройку порогов срабатывания (ток перегрузки, время задержки) выполняйте через официальное ПО Systeme Configurator - ручная настройка недоступна
• При использовании Modbus-TCP выделите реле отдельный IP-адрес в локальной сети - не допускайте коллизий с другими устройствами
• Запрещено подключать реле к цепям с высокими импульсными помехами без фильтров - это может вызвать ложные срабатывания
