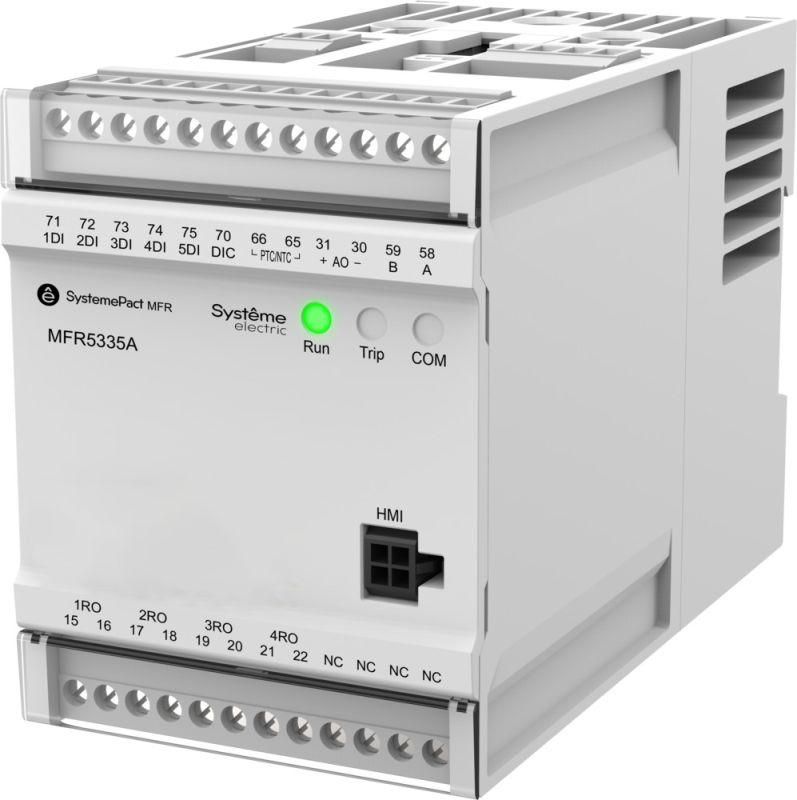

Реле защиты двигателя MFR530 Modbus-RTU 0.2-5А, 80-270В Systeme Electric MFR5335A

Реле SE MFR5335A - это моноблочное устройство с встроенным трансформатором тока для защиты и управления электродвигателями с током 0,2–5 А. Подключается напрямую к сети 80–270 В переменного или постоянного тока и коммуницирует по протоколу Modbus-RTU, что делает его удобным решением для автоматизированных систем.

Назначение и область применения

Реле SE MFR5335A предназначено для защиты электродвигателей малой мощности от перегрузок, перепадов напряжения, заклинивания ротора и других аварийных ситуаций. Благодаря встроенному трансформатору тока не требует внешних измерительных трансформаторов. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и другом оборудовании, где важна точная диагностика состояния двигателя и удалённый контроль через промышленную сеть.

Технические характеристики

• Диапазон измеряемого тока: 0,2 – 5 А - позволяет контролировать двигатели от небольших до средней мощности без дополнительных датчиков;
• Питающее напряжение: 80 – 270 В AC/DC - совместимо с большинством промышленных сетей, включая однофазные и трёхфазные системы;
• Интегрированный трансформатор тока с внутренним диаметром 10,5 мм - обеспечивает подключение провода без разрезания цепи;
• Протокол связи: Modbus-RTU - позволяет интегрировать реле в SCADA-системы, ПЛК и другие устройства на шине RS-485;
• Моноблочная конструкция - все функции (измерение, защита, связь) собраны в одном корпусе, снижает количество точек подключения и риск отказа.

Совместимость и монтаж

Реле SE MFR5335A подключается напрямую к силовой цепи двигателя через встроенный трансформатор тока. Провод двигателя проходит через окно диаметром 10,5 мм - никаких дополнительных CT не требуется. Для связи используется двухпроводная шина RS-485 (A/B). Питание подаётся на клеммы L/N или +/−. Устройство не требует внешнего источника питания для работы модуля связи. Совместимо с любыми контроллерами, поддерживающими Modbus RTU. Кабель связи должен быть экранированным, с заземлением экрана на одной стороне.

Безопасность и стандарты

Реле соответствует требованиям международных норм для промышленного оборудования, включая IEC 60947-4-1 и IEC 60947-5-1. Защита от перегрева, импульсных помех и скачков напряжения реализована на уровне аппаратного уровня. Конструкция рассчитана на работу в условиях повышенной вибрации и температур от −25C до +70C.

Преимущества

• Нет необходимости в установке внешних трансформаторов тока - экономия места, времени и стоимости монтажа;
• Поддержка Modbus-RTU - возможность удалённого мониторинга тока, температуры, состояния контактов и аварийных событий;
• Широкий диапазон питающего напряжения - работает как в бытовых, так и в промышленных сетях;
• Высокая надёжность за счёт моноблочного исполнения - меньше соединений, меньше потенциальных точек отказа;
• Интеграция в систему SystemePact MCP - позволяет использовать единый подход к управлению и диагностике всех двигателей в линии.

Ограничения применения

• Не предназначен для двигателей с током выше 5 А - использование вне диапазона приведёт к некорректной работе или повреждению;
• Внутренний трансформатор тока имеет фиксированный диаметр 10,5 мм - нельзя подключить кабель толще 10,5 мм (обычно более 6 мм2);
• Требуется правильная адресация и настройка Modbus-RTU - без знания базовых принципов шины возможны проблемы с обменом данными;
• Не имеет встроенного реле выхода для прямого управления контактором - необходимо подключать внешнее реле или контактор через ПЛК.

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения - реле контролирует ток, предотвращает сухой ход и перегрузку;
• Конвейерная лента на пищевом производстве - защита от заклинивания и перегрева с передачей данных в центральный сервер;
• Вентиляционная установка в офисном здании - энергоэффективное управление скоростью вращения и диагностика отказов;
• Станок с ЧПУ - мониторинг нагрузки на двигатель главного шпинделя и своевременная остановка при аномалиях.

Практические советы

• Перед монтажом проверьте диаметр кабеля двигателя - он должен свободно проходить через окно 10,5 мм; если слишком толстый - используйте реле с внешним ТТ;
• Настройте Modbus-адрес (по умолчанию 1) и скорость передачи (обычно 9600 бод) в соответствии с вашей системой;
• Экранированный кабель RS-485 лучше всего прокладывать отдельно от силовых линий - чтобы избежать помех;
• При первом запуске проверьте, что реле правильно определяет ток холостого хода - это гарантирует корректную настройку порогов защиты;
• Для сложных объектов рекомендуется использовать программное обеспечение SystemePact MCP - оно упрощает настройку и визуализацию данных с нескольких реле MFR5335A.
