РЕЛЕ MFR580 2 MODBUS RTU (ДИСКР.ВХ. 24В DC) 80-270В AC/DC | MFR583DI1 SE APC

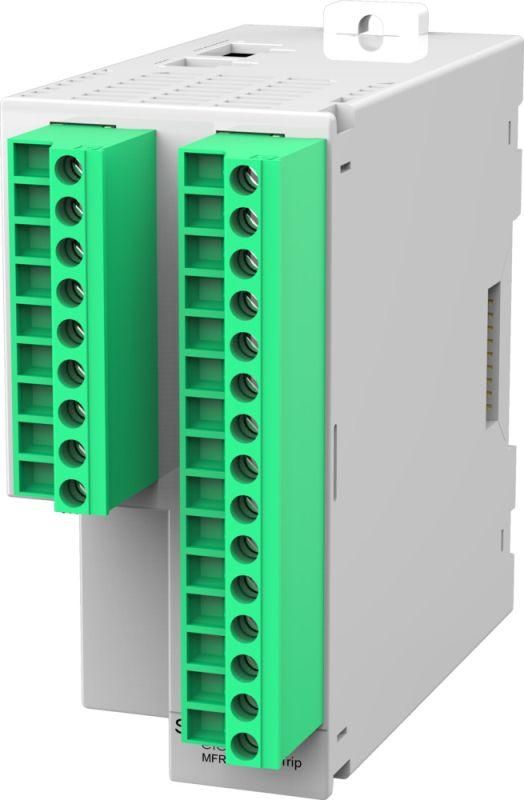

Реле MFR583DI1 от Systeme Electric - устройство для контроля дискретных сигналов с питанием 24 В постоянного тока, поддерживающее связь по модулю Modbus RTU. Подходит для автоматизации промышленных систем, где требуется надёжный сбор состояния входов и удалённое управление.

Назначение и область применения

Реле MFR583DI1 предназначено для считывания и передачи состояний дискретных входов - например, кнопок, датчиков положения, концевых выключателей - в системы автоматизации. Устройство работает с напряжением на входах от 80 до 270 В переменного или постоянного тока, что позволяет подключать его к широкому спектру промышленных сигналов. Протокол Modbus RTU обеспечивает интеграцию с PLC, SCADA и другими контроллерами через последовательную шину RS-485. Применяется в цепях управления станков, конвейеров, насосных станций и других объектов, где важна точная диагностика и дистанционный мониторинг.

Технические характеристики

• Питание устройства: 24 В постоянного тока
• Число дискретных входов: 8
• Допустимый диапазон входного напряжения: 80–270 В AC/DC
• Интерфейс связи: Modbus RTU по RS-485 (два порта для кольцевой или дублирующей topology)
• Монтаж: DIN-рейка 35 мм
• Габариты: соответствует стандартному модульному формату Series SystemePact MCP

Совместимость и монтаж

Реле MFR583DI1 совместимо со всеми устройствами серии SystemePact MCP. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Для подключения входов используются клеммы с зажимами под провода до 2,5 мм2. Оба порта Modbus RTU позволяют организовать кольцевую сеть или резервирование канала связи - один порт используется для подключения к контроллеру, второй - для расширения сети. Кабель связи должен быть экранированным, с использованием twisted pair, заземление экрана - только на одной стороне сети.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61131-2 для промышленных контроллеров и имеет степень защиты IP20. Работает в температурном диапазоне от -25C до +60C. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4. Наличие двух изолированных портов Modbus снижает риск повреждения оборудования при помехах в сети.

Преимущества

• Поддержка двух портов Modbus RTU - возможность построения отказоустойчивой сети без внешних коммуникаторов
• Широкий диапазон входных напряжений (80–270 В AC/DC) - совместимость с большинством промышленных схем без дополнительных преобразователей
• Модульная конструкция - легко заменяется и интегрируется в существующие панели управления
• Прямая интеграция с системами MFR - позволяет использовать единый программный интерфейс для настройки защиты и контроля

Ограничения применения

• Не предназначен для работы с аналоговыми сигналами - только дискретные (ON/OFF) входы
• Требуется внешнее питание 24 В DC; само устройство не является источником питания
• Максимальная скорость передачи по Modbus - 19200 бод; при высоких скоростях возможны ошибки при длинных кабелях (>500 м) без терминирующих резисторов
• Не защищено от воздействия воды, пыли и агрессивных сред - установка допускается только внутри щитов

Примеры использования

• Контроль состояния аварийных остановок на конвейере - все кнопки E-stop подключены к MFR583DI1, данные передаются в HMI через Modbus
• Сбор информации с датчиков наличия материала на ленточном транспортере - восемь входов используются для сигнализации заполнения бункеров
• Интеграция в систему энергоэффективности производства - MFR583DI1 передаёт состояние включенных/выключенных двигателей в центральный сервер для анализа потребления

Практические советы

• Перед подключением проверьте уровень напряжения на входах - превышение 270 В может вызвать выход из строя
• Для надёжной связи используйте экранированный кабель с заземлением экрана только на стороне контроллера
• Если в сети более трёх устройств Modbus - обязательно установите терминальные резисторы 120 Ом на крайние точки
• Настройка адреса устройства выполняется через DIP-переключатели - убедитесь, что каждый MFR583DI1 имеет уникальный адрес в пределах 1–247
• При замене устройства сохраняйте порядок подключения входов - изменение физической схемы требует перенастройки программы контроллера
