Реле MFR580 MODBUS-RTU + MODBUS-TCP (дискр. вх. 24В DC) 80-270В AC/DC Systeme Electric MFR587DI1

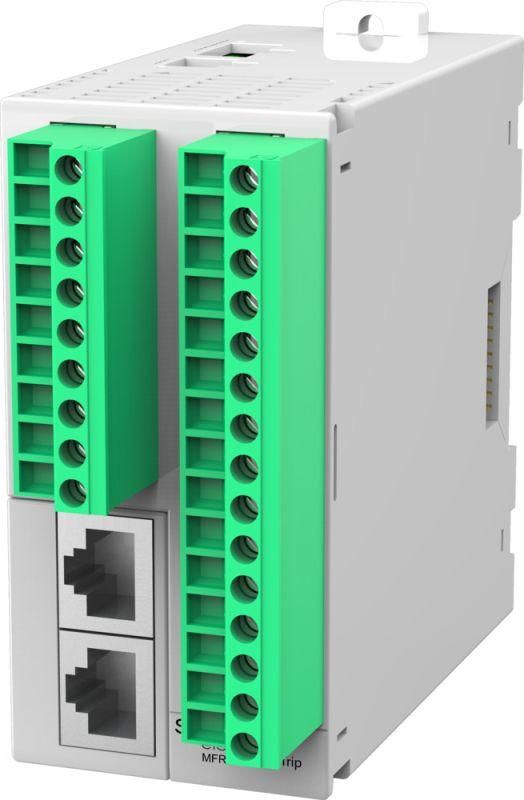

Реле MFR587DI1 от Systeme Electric - устройство для контроля дискретных сигналов в промышленных системах автоматизации, поддерживающее два протокола связи: MODBUS-RTU и MODBUS-TCP. Подходит для интеграции в системы на базе SystemePact MCP, обеспечивая надёжный интерфейс между датчиками и контроллерами.

Назначение и область применения

Реле MFR587DI1 предназначено для приема и обработки дискретных сигналов (включения/выключения) от внешних устройств - кнопок, датчиков положения, концевых выключателей и других контактов. Его основная задача - передавать состояние этих сигналов в систему автоматизации через промышленные сети MODBUS. Устройство применяется там, где требуется точный контроль за состоянием оборудования: на конвейерах, насосных станциях, компрессорах, вентиляционных установках и других объектах с жесткими требованиями к отказоустойчивости.

Технические характеристики

• Питание: 80–270 В переменного или постоянного тока (AC/DC) - позволяет работать в сетях с любым типом напряжения без дополнительных преобразователей.
• Входы: 24 В постоянного тока (DC) - совместим с большинством промышленных сухих контактов и NPN/PNP датчиков.
• Протоколы связи: MODBUS-RTU (через RS-485) и MODBUS-TCP (через Ethernet) - обеспечивают гибкую интеграцию как в старые, так и в современные системы автоматизации.
• Исполнение: модульное - легко монтируется на DIN-рейку и комбинируется с другими модулями системы MFR.
• Совместимость: часть семейства SystemePact MCP - работает в единой экосистеме с пускателями, термозащитами и контроллерами SE.

Совместимость и монтаж

Реле MFR587DI1 устанавливается на стандартную DIN-рейку 35 мм. Для работы требует подключения питания (80–270 В AC/DC) и двух проводов на каждый дискретный вход (обычно +24 В и земля). Коммуникация осуществляется через RJ45 (MODBUS-TCP) или клеммы RS-485 (MODBUS-RTU). Обязательно соблюдать полярность при подключении 24 В DC. Модуль не имеет встроенных изолирующих элементов - при использовании в цепях высокого потенциала рекомендуется применять внешние релейные изоляторы.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-2 для дискретных входов и IEC 61131-2 для промышленных контроллеров. Протоколы MODBUS реализованы в соответствии со стандартами Modbus Organization. Напряжение питания 80–270 В AC/DC обеспечивает безопасную работу в условиях перепадов напряжения, характерных для промышленных сетей.

Преимущества

• Поддержка двух протоколов одновременно - можно использовать один порт для связи с HMI, другой - с PLC, не меняя аппаратуру.
• Широкий диапазон питания - исключает необходимость в отдельном блоке питания 24 В DC.
• Модульная конструкция - позволяет расширять систему, добавляя другие функции (защита двигателя, счетчики импульсов) без замены корпуса.
• Интеграция с SystemePact MCP - единая платформа для управления и диагностики всех компонентов, снижающая время настройки.

Ограничения применения

• Не предназначен для работы с аналоговыми сигналами - только дискретные (ON/OFF).
• Не имеет внутренней защиты от перенапряжений на входах - при работе в средах с частыми помехами (сварочные участки, частотники) необходимо использовать фильтры или оптопары.
• Требует программирования адреса MODBUS и скорости передачи - не является “plug-and-play” без настройки в SCADA или PLC.
• Не рассчитан на взрывоопасные зоны - не имеет сертификатов ATEX/IECEx.

Примеры использования

• На конвейере: считывание сигнала с конечного выключателя и отправка его в PLC через MODBUS-TCP для остановки линии при перегрузке.
• В системе вентиляции: сбор состояния дверей шкафов и температурных датчиков с выводом в SCADA-систему через MODBUS-RTU.
• На насосной станции: контроль наличия давления в трубопроводе через сухой контакт, передача данных в центральный контроллер MFR580.

Практические советы

• При подключении нескольких устройств по MODBUS-RTU используйте двужильный экранный кабель и правильно завершите шину терминаторами 120 Ом.
• Для MODBUS-TCP убедитесь, что IP-адрес устройства находится в той же подсети, что и хост-устройство (PLC/HMI).
• Проверьте посадочную ширину модуля - он занимает 22,5 мм на рейке; при планировании щита учтите место для остальных модулей системы MFR.
• Перед запуском задайте уникальный ID MODBUS (1–247) и скорость передачи (например, 9600 бод) - иначе связь не будет установлена.
• Используйте MFR587DI1 в паре с пускателями MFR580 - тогда вся система получает комплексную защиту от перегрузок, заклиниваний и перекоса фаз.
