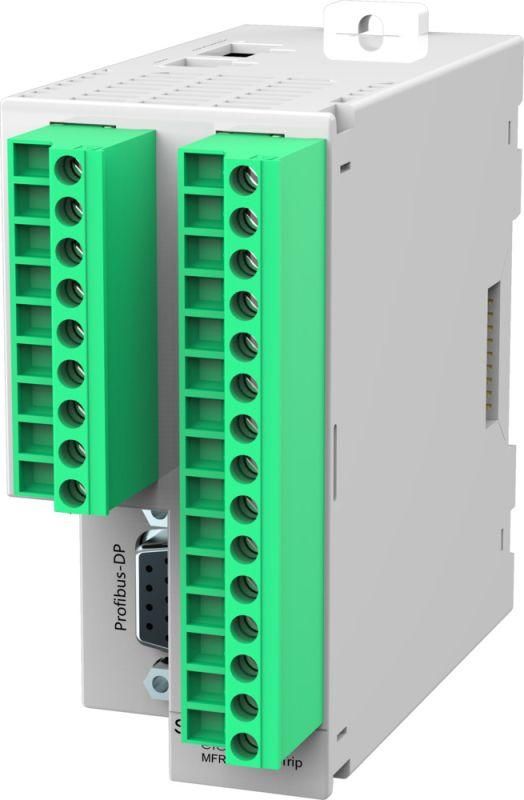

РЕЛЕ MFR580 PROFIBUS-DP + MODBUS-RTU (ДИСКР.ВХ. 24В DC) 80-270В AC/DC | MFR582DI1 SE APC

Реле MFR582DI1 от Systeme Electric - устройство для контроля дискретных сигналов в промышленных системах автоматизации с поддержкой двух популярных протоколов: PROFIBUS-DP и MODBUS-RTU. Подходит для работы в сетях с напряжением 80–270 В переменного или постоянного тока, обеспечивая надёжный интерфейс между датчиками и контроллерами на базе 24 В постоянного тока.

Назначение и область применения

Реле MFR582DI1 предназначено для сбора и передачи состояния дискретных входов - таких как кнопки, концевые выключатели, датчики уровня, термостаты - в системы автоматизации. Устройство работает как мост между физическими сигналами 24 В DC и цифровыми сетями PROFINET/DPMODBUS, позволяя интегрировать простые устройства в сложные АСУ ТП. Применяется в цепях управления насосами, компрессорами, конвейерами, вентиляционными установками и другим оборудованием, где требуется удалённый мониторинг и управление через промышленную сеть.

Технические характеристики

• Питание: 80–270 В AC/DC - позволяет работать в сетях с любым типом напряжения без переключений;
• Дискретные входы: 24 В DC - совместимы со стандартными промышленными сухими контактами и NPN/PNP датчиками;
• Интерфейсы связи: PROFIBUS-DP и MODBUS-RTU - двойная поддержка протоколов для гибкой интеграции в существующую инфраструктуру;
• Модульное исполнение - легко заменяется и дополняется другими модулями в шасси SystemePact MCP;
• Работает в составе системы MFR - обеспечивает функции защиты и оптимизации энергопотребления двигателей.

Совместимость и монтаж

Реле MFR582DI1 является частью модульной системы SystemePact MCP. Монтируется на DIN-рейку 35 мм в распределительном щите. Для подключения необходимо использовать кабель с жилами 0,2–2,5 мм2. Каждый из входов имеет гальваническую развязку, что исключает помехи от земляных потенциалов. Процедура настройки протоколов выполняется через DIP-переключатели или программное обеспечение SE Configurator. Обязательно проверьте адресацию в сети - каждый модуль должен иметь уникальный ID для PROFIBUS-DP и MODBUS-RTU.

Безопасность и стандарты

Реле MFR582DI1 соответствует требованиям IEC 61131-2 для промышленных контроллеров и имеет сертификат CE. Защита от перенапряжений и импульсных помех реализована на уровне промышленных стандартов. Напряжение питания 80–270 В AC/DC обеспечивает работу даже при значительных колебаниях в сети. Гальваноразвязанные входы снижают риск повреждения контроллера при аварийных ситуациях.

Преимущества

• Поддержка двух промышленных протоколов одновременно - можно выбрать наиболее удобный для вашей системы без замены оборудования;
• Широкий диапазон питания - не требует отдельного источника 24 В для самого реле, питается от основной сети;
• Гибкая конфигурация - легко адаптируется под задачи различной сложности;
• Интеграция с системой MFR - даёт доступ к диагностике, защите от перегрузок и аналитике потребления энергии.

Ограничения применения

• Не предназначен для коммутации нагрузок - только для считывания дискретных сигналов (не заменяет реле выходов);
• Требует наличия промышленной сети PROFIBUS-DP или MODBUS-RTU; не работает в качестве самостоятельного контроллера;
• Не рассчитан на использование во взрывоопасных средах - не имеет взрывозащиты Ex;
• Максимальная частота переключения входов ограничена техническими возможностями микроконтроллера - не подходит для высокочастотных импульсов выше 100 Гц.

Примеры использования

• На конвейере: считывание положения детали через фотоэлемент 24 В DC и отправка сигнала в PLC по MODBUS-RTU;
• В системе вентиляции: получение сигнала с датчика давления и передача в SCADA через PROFIBUS-DP;
• На насосной станции: контроль состояния аварийной кнопки останова и интеграция в систему MFR для предотвращения запуска при неисправности.

Практические советы

• Перед монтажом убедитесь, что напряжение на входах не превышает 24 В DC - превышение может повредить входные цепи;
• При использовании PROFIBUS-DP используйте экранированный кабель и правильно завершите шину терминаторами 220 Ом;
• Для MODBUS-RTU задавайте адреса последовательно (например, 1, 2, 3...) и избегайте дубликатов;
• Если в системе уже есть другие модули MFR, MFR582DI1 можно настроить через единый конфигуратор - экономит время наладки;
• Проверяйте посадочные размеры: модуль совместим только с шасси SystemePact MCP, не подходит для других платформ.
