РЕЛЕ MFR530 MODBUS-RTU + ВСТРОЕННЫЙ ДИСПЛЕЙ 25-100A ТТ Ø18ММ 80-270В AC/DC | MFR531100A SE APC

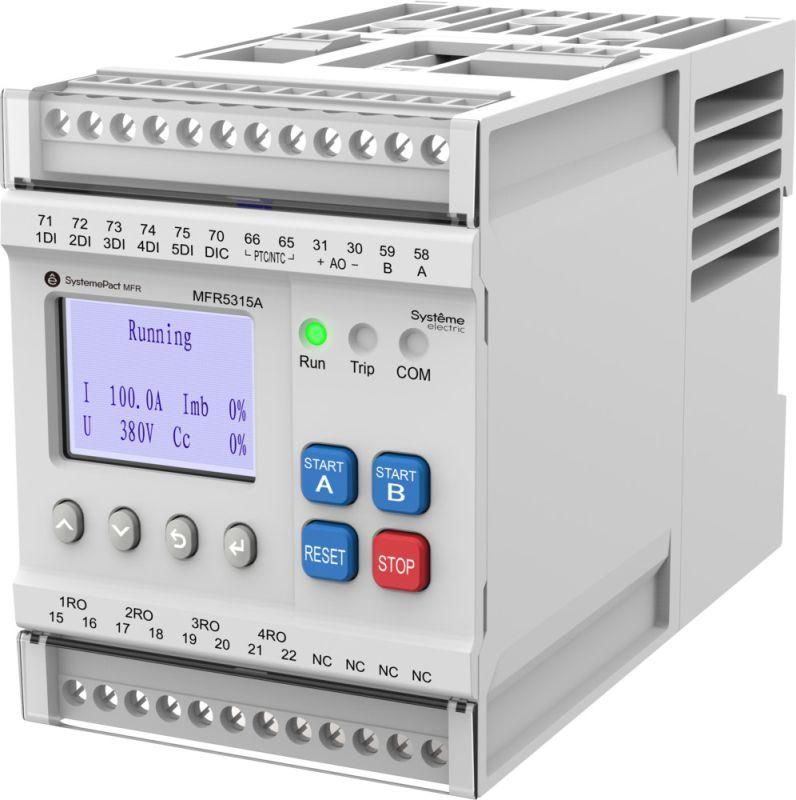

Реле MFR531100A от Systeme Electric - это моноблочное устройство с встроенным трансформатором тока и дисплеем для защиты и управления электродвигателями с током 25–100 А. Поддерживает протокол Modbus-RTU, работает от сети 80–270 В переменного или постоянного тока, имеет компактный диаметр 18 мм и предназначено для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Реле MFR531100A используется для комплексной защиты электродвигателей от перегрузок, перекоса фаз, заклинивания ротора, потери фазы, перепадов напряжения и других аварийных ситуаций. Также обеспечивает контроль рабочих параметров через встроенный дисплей и передачу данных в систему автоматизации по протоколу Modbus-RTU. Применяется на станках, насосах, вентиляторах, конвейерах и другом оборудовании, где важна надежная защита и удалённый мониторинг.

Технические характеристики

• Номинальный ток двигателя: 25–100 А (встроенная измерительная катушка)
• Питание: 80–270 В AC/DC - совместимо с большинством промышленных сетей
• Интерфейс связи: Modbus-RTU по RS-485 (для интеграции в SCADA и PLC)
• Диаметр корпуса: 18 мм - позволяет установить в плотном щите без дополнительных адаптеров
• Встроенный дисплей: отображает ток, напряжение, состояние защиты, аварии и параметры работы
• Моноблочная конструкция: трансформатор тока, контроллер и интерфейс - в одном корпусе
• Класс точности: соответствует требованиям IEC 60947-4-1

Совместимость и монтаж

Реле MFR531100A монтируется на DIN-рейку 35 мм. Для подключения питания и сигнала используются клеммы на лицевой стороне. Кабель двигателя проходит через внутренний трансформатор тока - внешние CT не требуются. Для связи по Modbus-RTU подключаются два провода к порту RS-485 (A/B). Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Диаметр 18 мм позволяет заменить стандартные тепловые реле без изменения габаритов шкафа.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 для аппаратов управления электродвигателями. Защита от случайного доступа к клеммам обеспечена классом IP20. Конструкция исключает возможность некорректного подключения токовой цепи благодаря встроенному трансформатору. Напряжение питания 80–270 В AC/DC снижает риск отказа при колебаниях сети.

Преимущества

• Нет необходимости в отдельных трансформаторах тока - всё встроено, экономия места и времени при монтаже
• Дисплей даёт оперативную информацию без подключения к компьютеру
• Modbus-RTU позволяет легко интегрировать в существующую систему автоматизации
• Широкий диапазон питания (AC/DC) повышает надёжность в условиях нестабильной сети
• Моноблок уменьшает количество точек отказа по сравнению с разнесёнными решениями

Ограничения применения

• Не предназначен для двигателей ниже 25 А - при меньших нагрузках точность измерения снижается
• Не имеет встроенной функции пускателя - требуется внешний контактор для коммутации силовой цепи
• Подключение по Modbus требует наличия master-устройства (PLC, HMI); без него дисплей остаётся единственным источником информации
• Не защищено от взрывоопасной среды - не применяется в зонах Ex
• Работает только с однофазными и трёхфазными двигателями; не подходит для двигателей постоянного тока

Примеры использования

• Защита насоса в системе водоснабжения - отслеживание перегрузки и сухого хода
• Контроль вентилятора в HVAC-системе - мониторинг температурного режима через токовые показания
• Автоматизация конвейера на пищевом производстве - сбор данных в SCADA по Modbus
• Замена старых тепловых реле на современные устройства с цифровым выводом

Практические советы

• Перед первым запуском проверьте выставленный предел тока - он должен соответствовать паспортному значению двигателя
• При использовании Modbus-RTU задавайте уникальный адрес (1–247) и скорость передачи (обычно 9600 бод)
• Не допускайте перегрева корпуса - избегайте установки рядом с мощными нагревательными элементами
• При замене реле убедитесь, что новый MFR531100A точно соответствует диапазону тока вашего двигателя (25–100 А)
• Для долговечности используйте экранированный кабель для линии Modbus и заземлите экран на одной стороне
