РЕЛЕ MFR530 MODBUS-RTU 25-100A ТТ Ø18ММ 80-270В AC/DC | MFR533100A SE APC

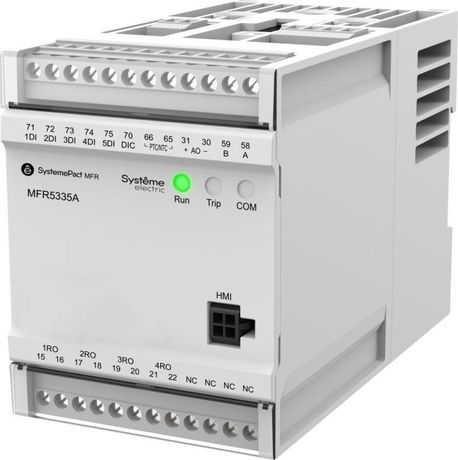

Реле SE MFR533100A - это моноблочное устройство с встроенным трансформатором тока для защиты и управления электродвигателями с током 25–100 А. Подключается напрямую к сети 80–270 В переменного или постоянного тока и коммуницирует через Modbus-RTU, что делает его удобным решением для автоматизированных систем на промышленных объектах.

Назначение и область применения

Реле SE MFR533100A предназначено для защиты электродвигателей от перегрузок, перекоса фаз, блокировки ротора, потери фазы и других аварийных режимов. Устройство также выполняет функции пускателя и контроллера, позволяя удалённо управлять двигателем через промышленную сеть. Применяется в системах автоматизации: насосных станциях, вентиляционных установках, конвейерах, компрессорах и другом оборудовании с двигателями мощностью до 100 А.

Технические характеристики

• Номинальный ток: 25–100 А (встроенная измерительная катушка, внешние ТТ не требуются)
• Питание: 80–270 В AC/DC - совместимо с большинством промышленных сетей
• Интерфейс связи: Modbus-RTU (RS-485), поддерживает адресацию до 247 устройств
• Конструкция: моноблочное исполнение - все элементы в одном корпусе
• Габарит: диаметр 18 мм - позволяет легко монтировать в шкафах с ограниченным пространством
• Защита: от перегрузки, перекоса фаз, блокировки ротора, потери фазы, перепадов напряжения

Совместимость и монтаж

Реле SE MFR533100A подключается напрямую к силовой цепи двигателя без необходимости установки отдельных трансформаторов тока. Клеммы питания и сигнала расположены на лицевой части устройства. Для работы с Modbus-RTU требуется двухпроводная линия RS-485 (A/B) с терминатором на конце шины. Корпус рассчитан на DIN-рейку 35 мм - крепится защёлкой. Обязательно соблюдать полярность при подключении DC-питания. Диаметр 18 мм соответствует стандартному месту под установку в распределительных щитах, где используются аналогичные модульные устройства.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 и IEC 60947-1 для аппаратов управления и защиты электродвигателей. Сертифицировано для использования в промышленной среде с уровнем загрязнения 2 и перенапряжением категории III. Наличие встроенного трансформатора тока исключает риск открытых проводов в зоне высокого тока, повышая безопасность обслуживания.

Преимущества

• Моноблочная конструкция снижает количество точек подключения и уменьшает вероятность отказа
• Встроенный трансформатор тока экономит место в шкафу и упрощает монтаж
• Поддержка Modbus-RTU позволяет интегрировать реле в существующие системы SCADA и PLC без дополнительных интерфейсов
• Широкий диапазон питания (AC/DC 80–270 В) обеспечивает работу в условиях нестабильного напряжения
• Высокая степень защиты от типичных аварийных ситуаций снижает простои оборудования

Ограничения применения

• Не предназначен для работы с частотными преобразователями - возможны ложные срабатывания из-за гармоник
• Требуется стабильная линия RS-485; длинные кабели без экранирования могут вызывать помехи
• Не имеет встроенной резервной батареи - потеря питания приведёт к сбросу настроек
• Нельзя использовать в взрывоопасных зонах - отсутствует взрывозащита
• Максимальный ток 100 А - для нагрузок выше необходимо применять контакторы или другие решения

Примеры использования

• Автоматизация насосной станции: реле SE MFR533100A контролирует ток насоса, отключает его при закупорке труб и передаёт данные в центральный контроль
• Конвейерная линия: устройство предотвращает перегрев двигателя при длительной работе и сигнализирует об остановке через HMI
• Вентиляционный агрегат: реле реагирует на потерю фазы и отправляет сигнал на пульт оператора, чтобы избежать выхода из строя вентилятора

Практические советы

• Перед первым запуском проверьте выставленный порог тока - он должен соответствовать паспортному значению двигателя
• При использовании Modbus-RTU задавайте уникальный адрес каждому реле, особенно в многоканальных системах
• Используйте экранированный кабель для линии RS-485 и заземлите экран с одной стороны
• Диаметр 18 мм позволяет заменить старые реле типа TЭР без изменения габаритов монтажного места
• При питании от постоянного тока убедитесь, что polarity (+/-) совпадает с маркировкой на клеммах
