РЕЛЕ MFR530 MODBUS-RTU + PROFINET 25-100A ТТ Ø18ММ 80-270В AC/DC | MFR539100A SE APC

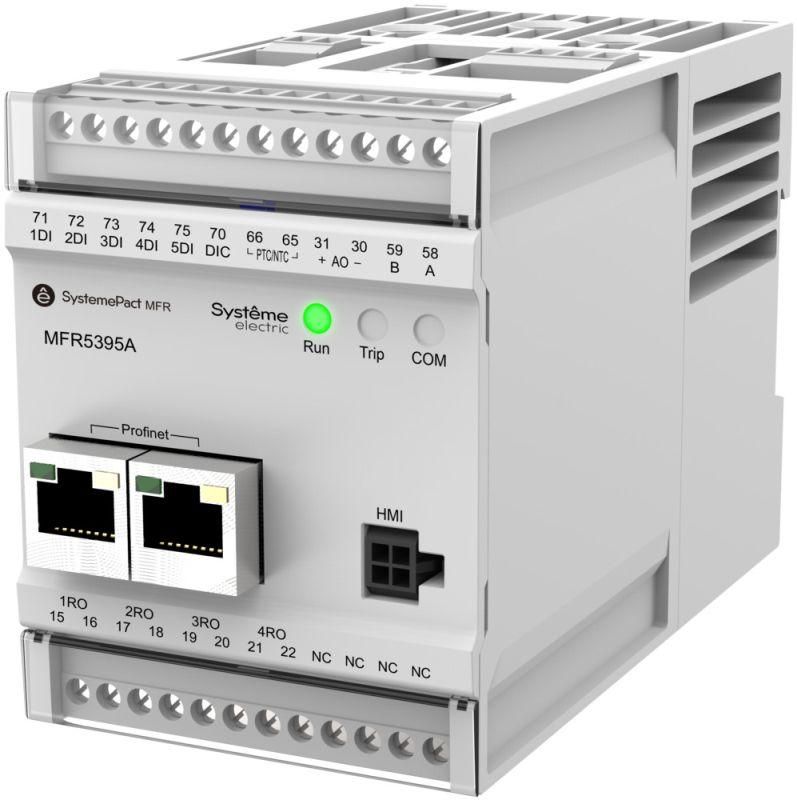

Реле Systeme Electric MFR539100A - это моноблочное устройство с встроенным трансформатором тока для защиты и управления электродвигателями мощностью 25–100 А. Благодаря двойному интерфейсу Modbus-RTU и Profinet, реле легко интегрируется в современные автоматизированные системы, обеспечивая точный контроль и диагностику в реальном времени.

Назначение и область применения

Реле MFR539100A предназначено для комплексной защиты электродвигателей от перегрузок, перекоса фаз, блокировки ротора, потери фазы и других аварийных режимов. Устройство также выполняет функции пускателя и контроллера, позволяя управлять двигателем через промышленные сети. Подходит для установки на станках, насосах, компрессорах, конвейерах и другом оборудовании, где важна надежность и возможность удалённого мониторинга.

Технические характеристики

• Номинальный ток: 25–100 А (встроенная измерительная катушка, внешние трансформаторы не требуются)
• Питание: 80–270 В переменного или постоянного тока (AC/DC)
• Диаметр корпуса: 18 мм - компактное решение для плотной сборки в распределительных щитах
• Интерфейсы связи: Modbus-RTU (RS-485) и Profinet IO - одновременная работа двух протоколов
• Моноблочная конструкция: все элементы защиты, управления и коммуникации в одном корпусе
• Встроенный трансформатор тока: исключает необходимость внешних CT-датчиков

Совместимость и монтаж

Реле MFR539100A монтируется на DIN-рейку 35 мм. Кабели питания двигателя подключаются напрямую к клеммам устройства - токовые провода проходят через внутренний трансформатор, что упрощает установку. Для связи используются два порта: один для Modbus-RTU (витая пара, RJ11/RJ45), второй - для Profinet (RJ45, Ethernet). Оба интерфейса работают параллельно, что позволяет подключить реле к PLC и HMI-системам одновременно. Настраивается через встроенный экран или программное обеспечение SE Configurator.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и IEC 60947-6-2 для аппаратов управления электродвигателями. Защита класса IP20, рассчитана на работу в условиях промышленной среды с температурой от -25C до +70C. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4.

Преимущества

• Отсутствие необходимости во внешних трансформаторах тока снижает стоимость и сложность монтажа
• Поддержка двух промышленных сетей (Modbus-RTU и Profinet) делает реле универсальным для различных систем автоматизации
• Моноблочная конструкция экономит место в шкафу и минимизирует количество соединений
• Встроенная диагностика: сигналы об ошибках передаются в сеть, уменьшая время простоя
• Автоматическая адаптация к типу нагрузки - определяет параметры двигателя при запуске

Ограничения применения

• Не предназначен для работы с частотными преобразователями - только с прямыми пусками двигателей
• Нет встроенной функции регулирования скорости - используется только для защиты и включения/выключения
• Требуется наличие сети Modbus или Profinet для полноценного управления; при отсутствии связи доступны только базовые функции защиты
• Максимальная рабочая температура +70C - не рекомендуется для установки рядом с нагревательными элементами без принудительного охлаждения

Примеры использования

• Конвейерная линия в пищевой промышленности - реле защищает двигатель от заклинивания и перегрева, отправляет данные в SCADA-систему
• Насосная станция водоснабжения - интеграция с PLC по Profinet позволяет централизованно управлять несколькими насосами
• Воздушный компрессор - использование Modbus-RTU для связи с пультом оператора в условиях высоких помех

Практические советы

• Перед первым запуском выполните автоопределение параметров двигателя - реле само замеряет ток холостого хода и номинальную мощность
• При использовании Profinet убедитесь, что адрес устройства задан правильно в настройках контроллера - конфликты IP вызывают сбои связи
• Для долговечности избегайте прямого попадания воды и пыли на клеммы - хотя корпус IP20, контакты чувствительны к загрязнению
• Если в проекте уже есть другие устройства Modbus, проверьте бод-рейт - MFR539100A работает на 9600, 19200 или 38400 бод
• Запрещается использовать реле с двигателями ниже 25 А - трансформатор не будет точно измерять малые токи
