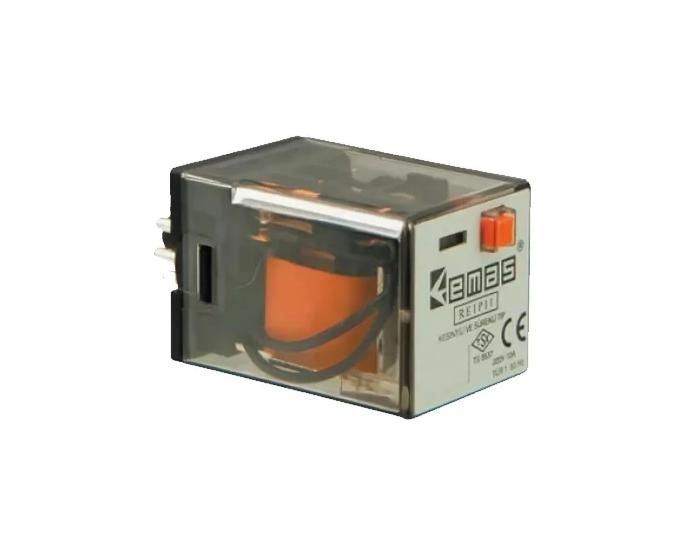

Реле на 8Выводов 220В АС (2 переключающих контакта) EMAS RE1P08AC220

Реле коммутационное 220В переменного тока с 8 выводами (2 переключающих контакта) от бренда EMAS (артикул re1p08ac220) предназначено для управления нагрузками до 10 А в цепях переменного тока. Устройство надёжно работает в промышленном оборудовании, где требуется частое включение-выключение, например, в системах автоматизации, станках или конвейерах.

Назначение и область применения

Это механическое реле используется для коммутации силовых цепей с помощью слаботочного управляющего сигнала. Подходит для задач, требующих изоляции между цепями управления и нагрузки. Применяется в устройствах, работающих по стандарту AC15 - то есть для управления индуктивными нагрузками, такими как электромагниты, малые двигатели, трансформаторы и светильники с дросселями.

Технические характеристики

• Номинальное напряжение катушки: 12, 24, 48, 110 В постоянного и переменного тока, 230 В переменного тока
• Мощность катушки: 1,5 ВА (переменный ток), 1 Вт (постоянный ток)
• Номинальный ток контактов: 10 А
• Максимальное коммутируемое напряжение: 250 В
• Максимальная коммутируемая мощность: 2500 ВА
• Диапазон рабочего напряжения катушки: 85–110 % от номинала (например, для 230 В - от 195 до 253 В)
• Частота включений: до 18 000 раз/час при неполной нагрузке, до 600 раз/час при полной (10 А)
• Механическая стойкость: ≥10 млн. операций
• Электрическая стойкость: ≥100 тыс. операций при 10 А
• Рабочая температура: –5…+40 C
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между катушкой и контактами, 1500 В между открытыми контактами, 2000 В между полюсами
• Материал контактов: серебро/никель - обеспечивает устойчивость к дуге и окислению
• Вес: 80,5 г
• Стандарт: TS 3537

Совместимость и монтаж

Реле имеет 8 выводов: 2 для катушки (A1/A2), 6 для двух переключающих контактов (по три на каждый: нормально замкнутый, нормально разомкнутый и общий). Устанавливается на DIN-рейку 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на затяжку вручную - не применяйте инструменты с усилием выше рекомендованного, чтобы не повредить корпус. Убедитесь, что напряжение на катушке соответствует указанному значению - неверное питание снижает срок службы.

Безопасность и стандарты

Реле соответствует стандарту TS 3537, который регламентирует требования к коммутационным устройствам в промышленной автоматике. Диэлектрическая прочность и изоляция обеспечивают безопасную работу в сетях до 250 В. Защита IP40 предотвращает попадание крупных сторонних частиц, но не защищает от влаги - не устанавливайте в сырых помещениях или на улице.

Преимущества

• Высокая механическая долговечность - подходит для систем с частым циклом включения
• Поддержка широкого диапазона напряжений катушки - совместимо с большинством контроллеров и PLC
• Серебряно-никелевые контакты - уменьшают риск сваривания и увеличивают срок службы при индуктивных нагрузках
• Универсальная схема контактов (2 переключающих) - позволяет использовать как normally open, так и normally closed
• Легкий вес и компактные габариты - удобно для плотной сборки в распределительных щитах

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможны отказы или снижение срока службы
• IP40 не обеспечивает защиту от влаги - исключите установку в условиях повышенной влажности, пылевых средах с жидкостью или на открытом воздухе
• При полной нагрузке (10 А) максимальная частота включений - всего 600 раз в час - не подходит для высокочастотных импульсов
• Не рекомендуется для коммутации емкостных нагрузок (большие конденсаторы) или светодиодных ламп с драйверами - возможны скачки тока
• Из-за механической природы имеет задержку срабатывания (~10–20 мс) - не подходит для точных временных схем, где нужна микросекундная реакция

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В постоянного тока
• Переключение режима работы станка: быстрый / медленный ход
• Автоматическое включение освещения в цеху по сигналу датчика движения
• Коммутация нагревательных элементов в термокамере
• Запуск/остановка вентилятора системы охлаждения

Практические советы

• Выбирайте напряжение катушки, совпадающее с вашим управляющим сигналом - лучше использовать 24 В постоянного тока, чем 230 В переменного, если возможно, чтобы снизить помехи
• При работе с индуктивными нагрузками (двигатели, реле) параллельно контакту установите RC-цепочку или варистор - это продлит жизнь контактам
• Проверьте посадочные размеры перед монтажом - хотя реле стандартизировано, у некоторых моделей DIN-рейки отличаются по глубине фиксации
• Не допускайте перегрузки по току даже кратковременно - 10 А - это максимум, превышение вызывает оплавление контактов
• При длительной эксплуатации проверяйте состояние контактов каждые 50–100 тыс. циклов - особенно при высоких токах
