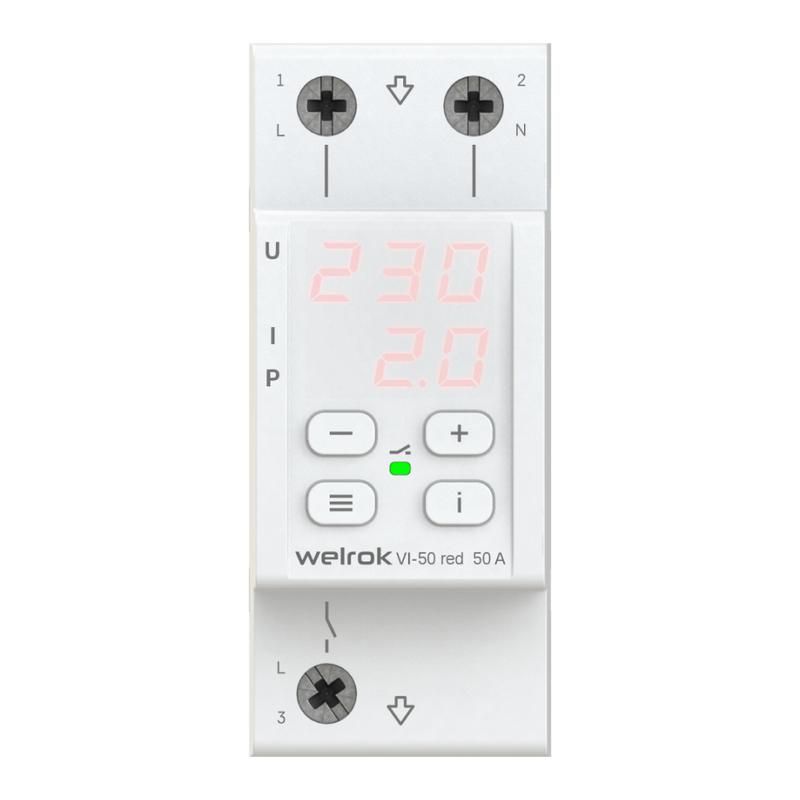

Реле напряжения c контролем тока Welrok VI-50 red - 4660251140267

Реле напряжения с контролем тока VI-50 красное от компании Вэлрок (Welrok) предназначено для защиты оборудования от перепадов напряжения, обрыва нулевого провода и превышения тока или мощности. Устройство отключает нагрузку при аварийных условиях и автоматически восстанавливает питание после нормализации параметров сети. Артикул vi-50 red - профессиональное решение для промышленной и бытовой автоматики.

Назначение и область применения

Реле напряжения с контролем тока VI-50 красное обеспечивает комплексную защиту электрооборудования от:

• понижения и повышения напряжения вне допустимых пределов;
• обрыва нулевого провода;
• перегрузки по току или мощности.

Подходит для установки в щитах жилых домов, производственных линиях, насосных станциях, системах вентиляции и других объектах, где важна стабильность электроснабжения. Особенно эффективно при использовании с чувствительными устройствами - ЧПУ, холодильным оборудованием, компрессорами.

Технические характеристики

• Род тока: переменный (AC) - как для питания, так и для контролируемой цепи.
• Номинальное напряжение питания (Us): 100–420 В AC - работает в широком диапазоне сетевых напряжений.
• Порог срабатывания: 120–280 В - границы, при выходе за которые происходит отключение.
• Диапазоны измерения:
  • 120–210 В - зона низкого напряжения;
  • 220–280 В - зона высокого напряжения.
• Контроль тока/мощности: да - можно выбирать, по какому параметру срабатывает защита: току или мощности, совместно с защитой по напряжению.
• Измерение: TrueRMS - точное измерение напряжения даже при искажённой форме сигнала.
• Количество контактов: 1 нормально разомкнутый (НО) контакт - используется для коммутации нагрузки через внешнее реле или контактор.
• Задержка срабатывания: от 0,03 до 999 секунд - позволяет исключить ложные срабатывания при кратковременных помехах.
• Гистерезис: регулируемый - снижает количество включений/выключений при колебаниях напряжения на граничных значениях.
• Время реакции: менее 0,03 сек - мгновенное отключение при аварии.
• Питание постоянного тока: не поддерживается - только переменный ток.

Совместимость и монтаж

Реле напряжения с контролем тока VI-50 красное монтируется на DIN-рейку шириной 35 мм. Размер устройства - 2 модуля (17,5 мм). Подключение осуществляется к силовой цепи и управляемой нагрузке через внешний контактор, поскольку само реле не имеет переключающих контактов достаточной мощности.

Обязательно соблюдайте полярность при подключении входа питания (L/N). Контакты нагрузки подключаются к катушке внешнего контактора. Нагрузка должна соответствовать классу коммутируемой мощности контактора, который управляет реле.

Безопасность и стандарты

Реле VI-50 красное проектировалось с учётом требований безопасности для промышленного оборудования. Хотя явных сертификатов в данных нет, конструкция соответствует типовым требованиям IEC 61010 для устройств контроля и защиты. Применяйте в соответствии с местными правилами электромонтажа и нормами ПУЭ.

Преимущества

• Контроль по току и мощности: позволяет точно ограничивать потребление энергии, что особенно важно при работе нескольких устройств на одной фазе.
• Равномерное распределение нагрузки: возможность балансировки токов между фазами в трёхфазных системах.
• Визуальная индикация: светодиоды показывают текущее состояние - наличие напряжения, сработала ли защита, есть ли перегрузка.
• Защита от частых срабатываний: благодаря регулируемому гистерезису и задержке включения, реле не «дребезжит» при нестабильном напряжении.
• Высокая скорость реакции: отключение менее чем за 0,03 сек - минимизация риска повреждения оборудования.

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC).
• Не имеет внутренних силовых контактов - обязательно требуется внешний контактор для коммутации нагрузки выше 5 А.
• Не подходит для защиты двигателей с высокими пусковыми токами без предварительной настройки задержки включения.
• Не рассчитан на работу в средах с повышенной влажностью или агрессивными веществами - требует установки в закрытые щиты.

Примеры использования

• Защита кондиционера от проседания напряжения в летний период.
• Автоматическое отключение насосной станции при обрыве нуля.
• Балансировка нагрузки в трёхфазной сети промышленного цеха - реле контролирует ток по каждой фазе и отключает при перекосе.
• Станок с ЧПУ - предотвращение сбоев из-за кратковременного падения напряжения.
• Аптека или медицинский кабинет - обеспечение бесперебойной работы термостатов и аналитических приборов.

Практические советы

• Настройте задержку включения на 10–60 секунд - это позволит избежать одновременного запуска всей нагрузки после восстановления питания.
• Выберите режим защиты по току, если ваша цель - ограничить суммарную мощность (например, чтобы не превысить лимит по договору с Энергонадзором).
• Проверьте посадочное место на DIN-рейке перед установкой - ширина 17,5 мм требует свободного места рядом с другими устройствами.
• При первом запуске проверьте, правильно ли определяются пороговые значения - используйте тестовый источник напряжения с возможностью изменения уровня.
• Не устанавливайте реле вблизи источников сильных электромагнитных помех - это может вызвать ложные срабатывания.
