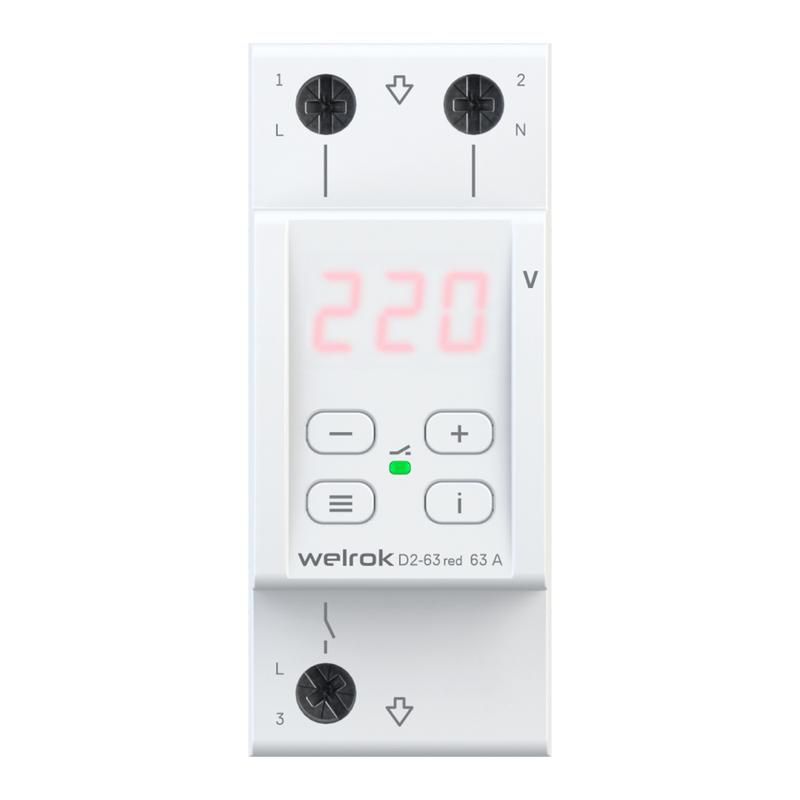

Реле напряжения D2-63 red Welrok 4660251140014

Реле напряжения D2-63 красное от Welrok предназначено для защиты бытовой и промышленной техники от перепадов напряжения, обрыва нуля и других аварийных ситуаций в сети. Устройство автоматически отключает нагрузку при выходе напряжения за пределы заданных значений и возвращает питание после восстановления нормальных параметров. Артикул d2-63 red - надёжный выбор для систем, где важна стабильность электроснабжения.

Назначение и область применения

Реле напряжения D2-63 красное используется для защиты оборудования от:

• понижения напряжения ниже 120 В (провалы)
• повышения выше 280 В (скачки)
• обрыва нулевого провода

Подходит для установки в распределительных щитах жилых домов, офисов, производственных участков. Особенно эффективно при использовании с чувствительными устройствами: холодильниками, насосами, кондиционерами, станками, осветительными системами.

Технические характеристики

• Род тока: переменный (AC) - как для управления, так и для контролируемой сети
• Диапазон измерения: два уровня - 120–210 В (низкий порог) и 220–280 В (высокий порог)
• Номинальное напряжение питания цепи управления (Us): 100–420 В AC - позволяет работать в широком диапазоне сетевых условий
• Количество НО контактов: 1 (для коммутации нагрузки)
• Количество НЗ контактов: 0 - реле работает только на отключение, не имеет запасного контакта
• Время задержки срабатывания: от 0,03 до 999 секунд - можно настроить под тип нагрузки
• Измерение: TrueRMS - обеспечивает точную оценку напряжения даже при искажённой форме сигнала
• Питание постоянного тока: не поддерживается - только переменный ток

Совместимость и монтаж

Реле напряжения D2-63 красное монтируется на DIN-рейку шириной 2 модуля (35 мм). Подключается последовательно в цепь фазы и ноля перед защищаемой нагрузкой. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Максимальный ток через контакт - не указан, поэтому необходимо проверять совместимость с нагрузкой по току отдельно. Не предназначен для работы с высокими импульсными нагрузками без дополнительной защиты.

Безопасность и стандарты

Корпус выполнен из самозагасающегося пластика - не поддерживает горение. Устройство имеет защиту от перегрева. Применяет технологию TrueRMS, что соответствует требованиям к точности измерений в условиях несинусоидального напряжения. Сертификаты и соответствие ГОСТ/IEC в описании не указаны - рекомендуется уточнять у поставщика для официальной сертификации объекта.

Преимущества

• Высокая скорость реакции - менее 0,03 секунды, что исключает повреждение чувствительной техники
• Регулируемый гистерезис - снижает количество ложных срабатываний при колебаниях напряжения на границе порога
• Настройка времени задержки включения - позволяет избежать одновременного старта всех устройств после восстановления энергии
• Журнал срабатываний на 100 событий - удобен для диагностики проблем в сети
• Экран с возможностью поправки значения и регулировки яркости - упрощает настройку и чтение показаний в темноте
• Гарантия 10 лет - подтверждает долговечность и качество сборки

Ограничения применения

• Не поддерживает управление постоянным током - нельзя использовать в DC-системах
• Отсутствуют нормально замкнутые контакты - невозможно реализовать резервирование или сигнализацию в режиме “норма”
• Максимальный рабочий ток не указан - требуется самостоятельная проверка совместимости с нагрузкой
• Не предназначен для защиты трёхфазных систем - только однофазные цепи
• Чувствителен к внешним помехам при плохом качестве проводки - требует качественной шины заземления

Примеры использования

• Защита холодильника в квартире - предотвращает отказ компрессора при проседании напряжения ночью
• Управление насосом в скважине - отключает при перегрузке сети и включает после стабилизации
• Щитовая на производстве - защищает ЧПУ-станки от внезапных скачков напряжения
• Аптека или медицинское оборудование - минимизирует риск повреждения чувствительной электроники

Практические советы

• При установке убедитесь, что входное напряжение находится в диапазоне 100–420 В - иначе реле не включится
• Настройте минимальную задержку включения на 10–30 секунд, чтобы избежать “дребезга” при нестабильной сети
• Используйте журнал срабатываний для анализа - если часто возникают отключения при 270–280 В, возможно, есть проблемы с трансформаторной подстанцией
• Проверьте посадочный диаметр DIN-рейки - D2-63 красное требует стандартной рейки 35 мм
• Не закрывайте корпус плотными материалами - нужен доступ воздуха для теплоотвода
• При первом включении проведите тест: искусственно завышайте напряжение до 285 В - реле должно отключиться
