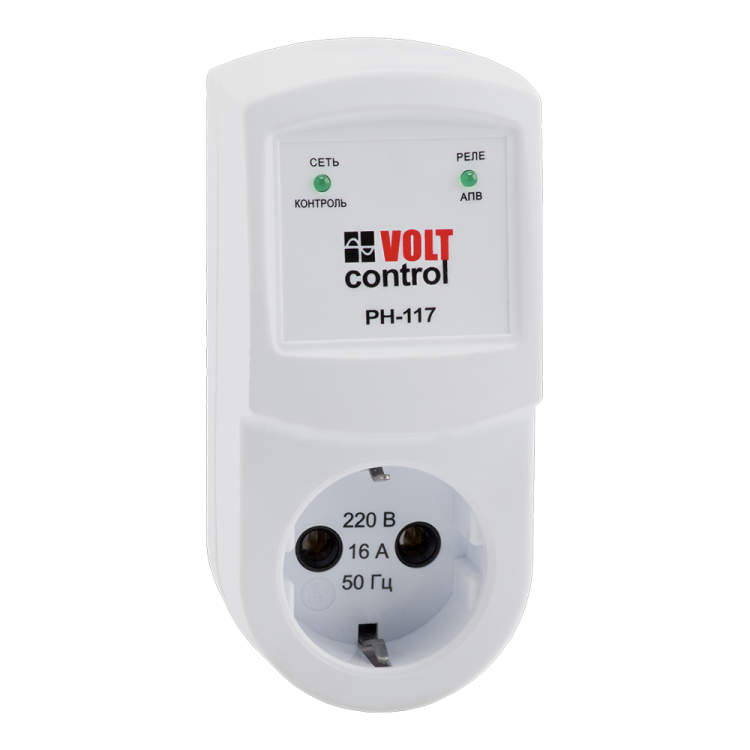

Реле контроля напряжения РН-117-УХЛ3.1 от КЭАЗ - компактное устройство для автоматического отключения нагрузки при отклонениях напряжения в однофазной сети. Применяется в системах защиты бытовой и промышленной техники, особенно там, где важна стабильность питания. Артикул 114053 соответствует сериям OptiDin и устанавливается на DIN-рейку.

Назначение и область применения

Реле контроля напряжения РН-117-УХЛ3.1 защищает оборудование от повреждений, вызванных перепадами напряжения. Устройство контролирует как понижение, так и повышение напряжения относительно установленных порогов. Подходит для защиты холодильников, кондиционеров, насосов, осветительных систем и другого оборудования, чувствительного к качеству электроснабжения. Особенно эффективно в зонах с нестабильной сетью - частые провалы или скачки напряжения.

Технические характеристики

• Питание: 220 В переменного тока (AC)
• Диапазон контроля напряжения: 165–260 В (основной режим); дополнительно доступен второй диапазон 230–280 В для специальных настроек
• Номинальный ток: 16 А - позволяет коммутировать нагрузки до 3,5 кВт при 220 В
• Тип контакта: один нормально открытый (НО) контакт для размыкания цепи
• Задержка срабатывания: регулируемая от 0,01 до 1 секунды - предотвращает ложные срабатывания при кратковременных колебаниях
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри щита
• Подключение: винтовые зажимы - надёжное и проверенное решение для многократных подключений
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными распределительными щитами
• Нормативный документ: ТУ 3425-001-71386598-2005

Совместимость и монтаж

Реле контроля напряжения РН-117-УХЛ3.1 имеет модульную форму шириной 17,5 мм, что позволяет размещать несколько устройств в одном щите. Для монтажа достаточно защёлкнуть его на DIN-рейку - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы: жилы зачищаются на 6–8 мм, затягиваются усилием 0,2–0,3 Нм. Не рекомендуется использовать гибкий многожильный провод без наконечника - возможен перегрев и ослабление контакта. Устройство совместимо с любыми щитами, поддерживающими стандартную DIN-рейку.

Безопасность и стандарты

Изготовлено из самозатухающего пластика, соответствующего требованиям пожарной безопасности. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от воды или пыли - поэтому монтаж допускается только во внутренних помещениях, в закрытых щитах. Соответствует техническим условиям ТУ 3425-001-71386598-2005, разработанным КЭАЗ.

Преимущества

• Четыре рабочих режима: можно выбрать защиту от понижения, повышения, обоих одновременно или функцию задержки включения
• Высокая точность срабатывания - пороги выставлены в диапазоне 165–260 В с шагом 1 В
• Автоматический возврат после восстановления напряжения - не требует ручного вмешательства
• Надёжная механическая конструкция - устойчиво работает при любой ориентации в пространстве
• Совместимость с серией OptiDin - легко заменить аналогичным устройством из этой же линейки

Ограничения применения

• Не предназначено для работы в условиях высокой запылённости, сырости или на улице - IP20 недостаточно для таких сред
• Не поддерживает трёхфазные системы - только однофазные сети 220 В
• Максимальный ток 16 А - нельзя использовать для защиты мощных нагревателей, двигателей свыше 3,5 кВт без контактора
• Не имеет индикации состояния сети - пользователь не видит текущее напряжение, только факт отключения
• Не подлежит ремонту - при выходе из строя необходимо заменить полностью

Примеры использования

• Защита домашнего холодильника в деревне с нестабильной сетью - отключает питание при просадках ниже 170 В
• Контроль напряжения на участке конвейера в цеху - предотвращает сбои при скачках выше 250 В
• Функция задержки включения для группового старта насосов - чтобы не перегрузить сеть при включении нескольких устройств сразу
• Установка перед инвертером солнечной батареи - защищает от перенапряжения при отключении основной сети

Практические советы

• Выбирайте порог срабатывания с учётом реального уровня напряжения в вашей сети - лучше измерить его мультиметром в течение дня
• Если используется режим “только при повышении”, убедитесь, что верхний порог (до 260 В) не слишком близок к максимуму вашей сети - иначе будет частое отключение
• Для защиты дорогостоящего оборудования используйте режим “оба порога” - он даёт комплексную защиту
• При использовании задержки включения (например, 0,5 с) учитывайте время, необходимое оборудованию на плавный запуск
• Проверьте соответствие сечения провода - для 16 А минимум 2,5 мм2 медного провода
• Реле контроля напряжения РН-117-УХЛ3.1 не требует обслуживания, но рекомендуется периодически проверять надёжность контактов в щите каждые 6–12 месяцев
