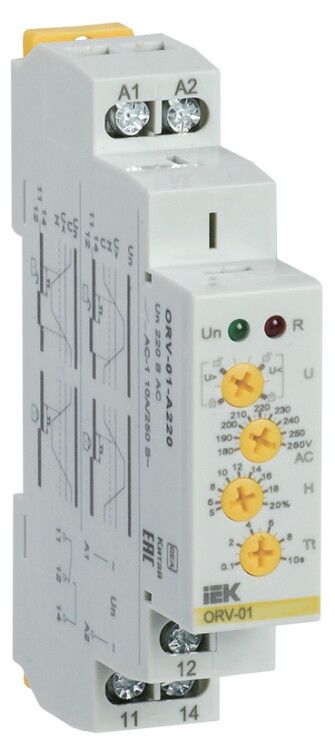

Реле напряжения ORV. 1ф 220 В AC | ORV-01-A220 IEK

Реле напряжения 1ф 220 В AC от ONI (IEK) с артикулом orv-01-a220 предназначено для защиты оборудования от скачков и просадок напряжения в однофазной сети. Устройство автоматически отключает нагрузку при выходе параметров за допустимые пределы, обеспечивая безопасную работу бытовых и промышленных устройств.

Назначение и область применения

Реле напряжения 1ф 220 В AC контролирует уровень напряжения в сети и отключает подключенную нагрузку при аварийных значениях - слишком высоких или слишком низких. Это предотвращает повреждение чувствительной техники, такой как холодильники, насосы, кондиционеры, компьютеры и оборудование на производстве. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на объектах с нестабильным питанием.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Диапазон контроля: от 180 В до 260 В
• Номинальный ток: 10 А
• Количество переключающих контактов: 1 (один нормально замкнутый контакт NO)
• Задержка на включение: 0,5 секунды - позволяет избежать ложных срабатываний при кратковременных колебаниях
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле напряжения 1ф 220 В AC совместимо со всеми стандартными распределительными щитами, оснащёнными DIN-рейкой. Для монтажа достаточно защелкнуть устройство на рейке и подключить фазный и нулевой провода через винтовые клеммы. Максимальное сечение провода - до 2,5 мм2. Обязательно отключите питание перед подключением. Контакт NO используется для управления внешними устройствами - например, магнитным пускателем или другим коммутационным аппаратом.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в бытовой и аналогичной среде. Гарантирует надёжное отключение при превышении порогов напряжения, что снижает риск возгорания и выхода из строя подключенной техники. Сертифицировано для работы в условиях, предусмотренных ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Автоматический контроль как повышенного, так и пониженного напряжения - двойная защита
• Фиксированная задержка 0,5 с исключает ложные срабатывания при краткосрочных помехах
• Простой монтаж на DIN-рейку - не требует дополнительных креплений
• Высокая точность срабатывания в диапазоне 180–260 В
• Надёжные винтовые клеммы обеспечивают устойчивый контакт даже при вибрациях

Ограничения применения

• Не предназначен для работы в сетях постоянного тока (DC)
• Не рассчитан на ток выше 10 А - при больших нагрузках требуется использование контактора
• Не имеет функции регулировки порогов - установленные значения 180/260 В нельзя изменить
• Не рекомендуется использовать в помещениях с влажностью более 90% без дополнительной защиты корпуса
• Не обеспечивает защиту от импульсных перенапряжений (например, от грозовых разрядов) - для этого нужен SPD

Примеры использования

• Защита холодильника в частном доме с нестабильным напряжением
• Контроль питания насоса в системе водоснабжения
• Отключение кондиционера при просадке напряжения ниже 180 В
• Обеспечение безопасного запуска станков после восстановления питания
• Интеграция в щиты управления на производственных линиях

Практические советы

• Выбирайте реле напряжения 1ф 220 В AC only if ваша сеть часто скачет между 160–270 В - иначе возможны частые отключения
• Подключайте нагрузку через магнитный пускатель, если ток потребления превышает 10 А
• Проверьте фактическое напряжение в сети мультиметром перед установкой - чтобы убедиться, что оно попадает в рабочий диапазон
• При использовании в щитах с несколькими реле - соблюдайте порядок: сначала УЗО, потом реле напряжения, затем автоматы
• Артикул orv-01-a220 от ONI (IEK) легко заменяется на аналоги с тем же типом подключения и параметрами - проверяйте совпадение порогов и тока
