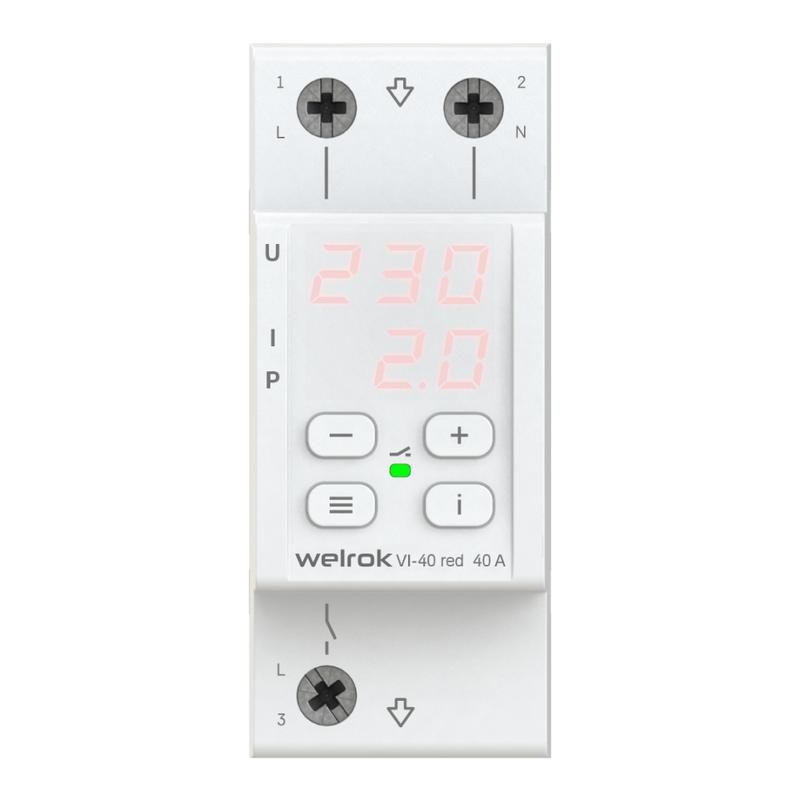

Реле напряжения c контролем тока Welrok VI-40 red - 4660251140243

Реле напряжения с контролем тока VI-40 красное от компании Welrok предназначено для защиты оборудования от перепадов напряжения, обрыва нуля и превышения тока или мощности. Устройство отключает нагрузку при аварийных условиях и автоматически восстанавливает питание после нормализации параметров. Модель VI-40 красное сочетает компактный формат (2 модуля) с профессиональной системой многопараметрической защиты.

Назначение и область применения

Реле напряжения с контролем тока VI-40 красное используется для защиты бытовых и промышленных устройств от нестабильного электроснабжения. Подходит для установки в щитах жилых домов, офисов, производственных линий, насосных станций, холодильного оборудования и других объектов, чувствительных к качеству электроэнергии. Особенно эффективно при наличии частых провалов напряжения, скачков или риска обрыва нулевого провода.

Технические характеристики

• Работает от переменного тока (AC): входное напряжение питания — 100–420 В, 50 Гц; контролируемое напряжение — также AC.
• Порог срабатывания: 120–280 В. Диапазоны измерения: нижний — 120–210 В, верхний — 220–280 В.
• Поддерживает контроль однофазного понижения напряжения — позволяет реагировать на проседание напряжения даже при сохранении фазы.
• Имеет один нормально разомкнутый контакт (НО) — для коммутации нагрузки. Нормально замкнутых контактов нет — реле не имеет байпаса.
• Время задержки перед включением: регулируется от 3 до 999 секунд. Минимальное время срабатывания без выдержки — 0,03 сек.
• Измеряет ток и мощность с использованием технологии TrueRMS — обеспечивает точную оценку действующих значений, даже при искажённой форме сигнала.
• Не работает от постоянного тока — номинальное напряжение DC = 0 В.

Совместимость и монтаж

Реле VI-40 красное монтируется на DIN-рейку шириной 35 мм. Размер корпуса соответствует двум модулям — занимает мало места в распределительном щите. Подключение осуществляется через винтовые зажимы. Клеммы рассчитаны на медные провода сечением до 2,5 мм². Обязательно соблюдать полярность при подключении фазы и нуля. Поскольку реле не имеет механических НЗ контактов, оно не может работать в режиме “бypass” — при отказе устройства нагрузка остаётся отключённой.

Безопасность и стандарты

Реле напряжения с контролем тока VI-40 красное проектировалось с учётом требований к надёжности и безопасности в условиях нестабильной сети. Применяются методы TrueRMS для исключения ложных срабатываний при гармониках. Конструкция защищена от перегрева и импульсных помех. Соответствует требованиям IEC/EN 61810-1 для реле управления. Сертифицировано для работы в помещениях класса IP20.

Преимущества

• Контроль по трём параметрам одновременно: напряжение, ток и мощность — можно выбрать, по какому именно параметру срабатывает защита.
• Регулируемый гистерезис — снижает количество ложных срабатываний при колебаниях напряжения на границе порога.
• Управляемая задержка включения — позволяет избежать одновременного запуска всей нагрузки после восстановления питания.
• Высокая скорость реакции (<0,03 с) — защищает чувствительную электронику от кратковременных выбросов.
• Визуальная индикация состояния — цвет корпуса (красный) и светодиоды показывают режим работы (норма / авария).

Ограничения применения

• Не предназначен для работы в сетях постоянного тока — только переменный ток (AC).
• Не имеет механических нормально замкнутых контактов — нельзя использовать как переключатель в обход реле.
• Максимальная нагрузка определяется внешним контактором — само реле не коммутирует силовые токи выше своих возможностей (не указаны, требуется согласование с нагрузкой).
• Не рекомендовано применение в средах с высокой вибрацией, температурой ниже –10°C или выше +55°C — условия эксплуатации не указаны явно, но типовая рабочая температура для таких устройств обычно ограничена этим диапазоном.

Примеры использования

• Защита кондиционера от просадки напряжения зимой — реле отключит его при падении ниже 180 В и включит после восстановления с задержкой 60 сек.
• Контроль мощности на участке с несколькими станками — чтобы не превысить лимит по току, реле отключает одну машину при достижении порога.
• Обеспечение стабильной работы медицинского оборудования в деревянных домах со старой проводкой — защита от обрыва нуля и скачков.
• Автоматическое управление освещением в торговой точке — включение света только при стабильном напряжении и отсутствии перегрузки.

Практические советы

• Выбирайте режим защиты: по току, по мощности или по напряжению — зависит от типа нагрузки. Например, для нагревательных элементов лучше контроль по мощности, для двигателей — по току.
• Настройте задержку включения не менее чем на 30–60 секунд — это предотвращает “гроздья” включений при нестабильной сети.
• Проверьте посадочный диаметр DIN-рейки — реле совместимо со стандартными рейками, но не подходит для узких или нестандартных профилей.
• Не используйте реле VI-40 красное в качестве основного рубильника — оно служит для защиты, а не для частого ручного отключения.
• При первом запуске проверьте работу на тестовой нагрузке — убедитесь, что задержка и пороги настроены правильно.
