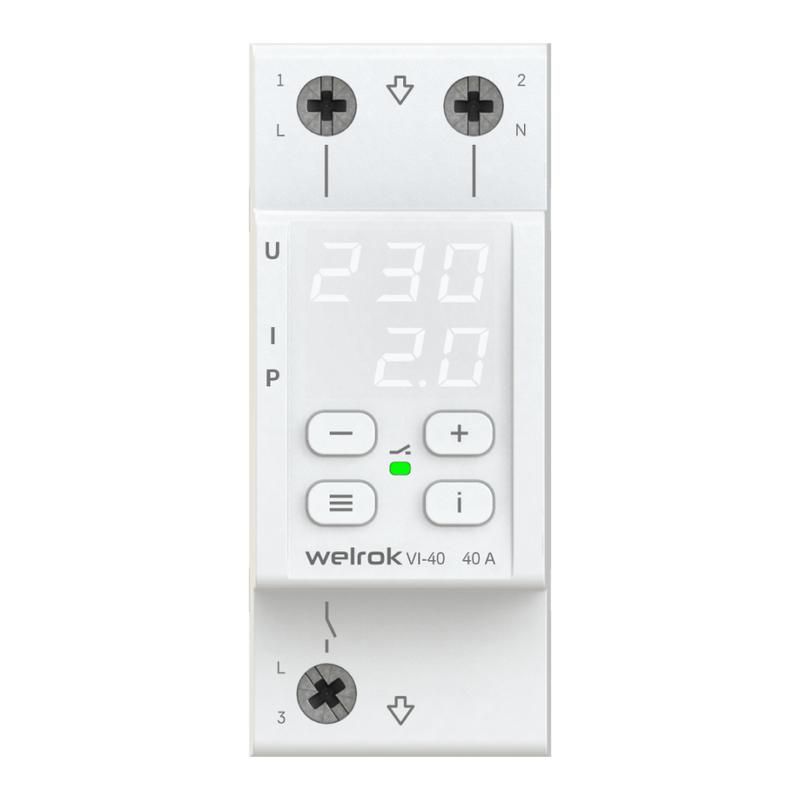

Реле напряжения с контролем тока VI-40 Welrok 4660251140236

Реле напряжения с контролем тока VI-40 от Welrok — устройство защиты оборудования от перепадов напряжения, обрыва нуля и превышения тока. Компактный прибор на два модуля обеспечивает точную защиту по напряжению и току одновременно, автоматически отключая и восстанавливая питание. Артикул VI-40 подходит для установки в щитах жилых домов, промышленных объектов и на оборудовании с чувствительной нагрузкой.

Назначение и область применения

Реле напряжения с контролем тока VI-40 предназначено для защиты электрооборудования от опасных режимов работы: повышенного и заниженного напряжения, обрыва нулевого провода, превышения тока или мощности. Устройство отключает нагрузку при выходе параметров за пороги и автоматически возвращает питание после нормализации условий. Подходит для использования в бытовых и промышленных сетях: холодильники, насосы, кондиционеры, станки, системы вентиляции, конвейеры, освещение.

Технические характеристики

• Род тока: переменный (AC) — как для включения, так и для контролируемого напряжения
• Порог срабатывания по напряжению: 120–280 В
• Диапазоны измерения: 120–210 В (низкий уровень) и 220–280 В (высокий уровень)
• Номинальное напряжение питания цепи управления (AC): 100–420 В
• Выходной контакт: один нормально разомкнутый (НО) — без НЗ контактов
• Время задержки отключения: от 0,03 до 999 секунд (регулируемое)
• Измерение напряжения: TrueRMS — точное определение действующего значения даже при искажённой форме сигнала
• Питание постоянного тока (DC): не поддерживается

Совместимость и монтаж

Реле VI-40 монтируется на DIN-рейку шириной 35 мм. Размер корпуса соответствует двум модулям (2x17,5 мм). Контакты рассчитаны на коммутацию нагрузки — подключение осуществляется через внешние силовые провода. Устройство не требует внешнего источника питания: работает от сети, которую защищает. Для подключения используйте кабели сечением до 2,5 мм². Обязательно соблюдайте полярность L/N при подводе входного напряжения. Выходной контакт (НО) подключается последовательно с нагрузкой — он замыкается только при нормальных условиях.

Безопасность и стандарты

Реле VI-40 соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяет принципы защиты, рекомендованные в стандартах IEC 60730 и EN 61010. Защита от перенапряжений и обрыва нуля снижает риск повреждения дорогостоящих приборов. Отсутствие механических контактов внутри устройства увеличивает надёжность и срок службы.

Преимущества

• Контроль по току позволяет точно ограничивать потребляемую мощность — полезно при использовании генераторов или слаботочных сетей
• Функция балансировки нагрузки между фазами — особенно актуальна в трёхфазных системах с неравномерным распределением
• Визуальная индикация состояния нагрузки (через светодиоды) даёт оперативную информацию без дополнительных приборов
• Скорость срабатывания менее 0,03 сек — минимальная задержка при аварии
• Гистерезис и регулируемая задержка включения исключают «дребезг» при нестабильном напряжении

Ограничения применения

• Не подходит для цепей постоянного тока — питание и управление работают только от AC
• Отсутствуют нормально замкнутые контакты — нельзя использовать для создания резервных путей или сигнализации отказа
• Максимальная рабочая температура не указана — не рекомендуется установка в местах с экстремальным нагревом (например, рядом с печными элементами)
• Не имеет встроенного счетчика энергии — данные о токе/мощности доступны только для защиты, не для учёта

Примеры использования

• Защита кондиционера от проседания напряжения в ночное время
• Автоматическое отключение насоса при обрыве нуля в частном доме
• Ограничение мощности на участке с маломощным генератором — чтобы не превысить 3 кВт
• Управление группой светильников в торговом зале — реле включает свет только при стабильном напряжении
• Контроль нагрузки на однофазной линии в мастерской с несколькими станками

Практические советы

• Настройте пороги срабатывания в соответствии с типом оборудования — для чувствительной электроники лучше использовать более узкий диапазон (например, 190–240 В)
• Используйте регулируемую задержку включения (не менее 10–30 сек) — это предотвращает повторные включения при кратковременных перепадах
• Проверьте посадочный диаметр клемм перед подключением — они рассчитаны на провода до 2,5 мм²; большие сечения требуют переходников
• При работе в трехфазной сети убедитесь, что каждое реле VI-40 установлено на своей фазе — не используйте одно реле для нескольких фаз
• Для долгой службы избегайте установки в помещениях с высокой влажностью или запылённостью — хотя IP-класс не указан, герметичность корпуса ограничена
