Реле перегрузки для контакторов (A)F-40...(A)F-94 OptiStart TF-UAP94-65 | 336092 КЭАЗ

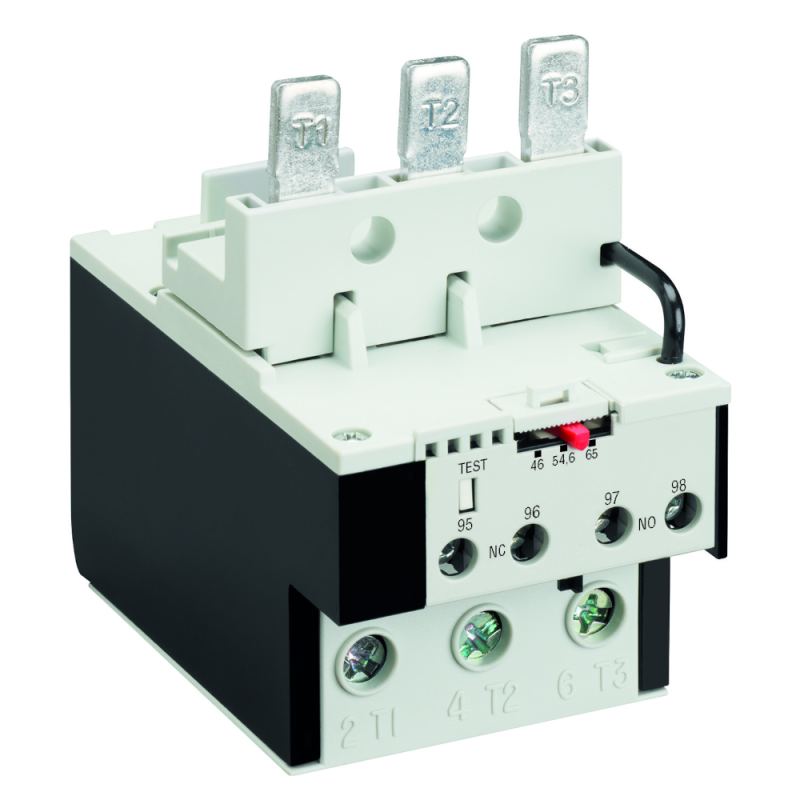

Реле перегрузки OptiStart TF-UAP94-65 - это электромеханическое устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Разработано для совместного использования с контакторами серий (A)F-40 и (A)F-94, обеспечивает надёжную работу в промышленных системах управления. Бренд Кэаз, артикул 336092.

Назначение и область применения

Реле перегрузки OptiStart TF-UAP94-65 защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, обрыв одной из фаз. Подходит для установки в пускателях, щитах управления и автоматических линиях, где важна стабильность работы оборудования. Применяется на станках, насосах, компрессорах, конвейерах и других устройствах с постоянным режимом нагрузки.

Технические характеристики

• Номинальный ток: 65 А - максимальный рабочий ток, при котором реле сохраняет устойчивую работу;
• Напряжение питания: 380 В - рассчитано на использование в трёхфазных сетях переменного тока;
• Мощность двигателя: до 22 кВт - оптимальная защита для электродвигателей этой категории;
• Класс расцепления: 10A - время срабатывания при перегрузке 7,2×Iн составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1; позволяет избежать ложных срабатываний при пусковых токах;
• Контакты: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли - требует установки внутри закрытого шкафа;
• Исполнение: открытое - корпус не герметичен, предназначен для внутренней установки;
• Подключение силовой цепи: винтовые зажимы - обеспечивают надёжный контакт, допускают провода сечением до 16 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии (A)F-40…(A)F-94 без дополнительных креплений.

Совместимость и монтаж

Реле перегрузки OptiStart TF-UAP94-65 совместимо исключительно с контакторами OptiStart K-F и (A)F-40…(A)F-94. Монтируется механически на переднюю панель контактора - не требует дополнительных крепёжных элементов. Для подключения силовых проводов используйте винтовые зажимы: затягивайте с усилием 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта. Убедитесь, что все три фазы подключены правильно - реле контролирует баланс токов между ними. Сигнальные контакты (НО и НЗ) подключаются в цепь управления для передачи сигнала об отключении.

Безопасность и стандарты

Устройство соответствует стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Класс защиты 10A гарантирует селективное срабатывание при перегрузке, минимизируя риск ложных отключений во время пуска двигателя. Конструкция выполнена с учётом требований безопасности к оборудованию среднего класса напряжения. Не применяйте в взрывоопасных зонах - степень защиты IP20 не соответствует требованиям взрывозащиты.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому принципу - реагирует именно на нагрев обмоток двигателя, а не просто на ток;
• Автоматическая или ручная кнопка восстановления после срабатывания - удобно для оператора;
• Фиксированная настройка класса 10A - не требует сложной калибровки, подходит для типовых задач;
• Простая замена - можно снять и заменить без демонтажа всего контактора;
• Совместимость с новыми и старыми моделями контакторов OptiStart - снижает стоимость обслуживания.

Ограничения применения

• Не подходит для однофазных двигателей - работает только с трёхфазными системами;
• Не защищает от коротких замыканий - обязательно использовать вместе с автоматическим выключателем;
• Не применять в условиях высокой запылённости, влаги или температур ниже –10C / выше +60C - IP20 не обеспечивает внешнюю защиту;
• Не рекомендовано для частотного регулирования - при работе через преобразователь частоты требуется специальное реле с функцией компенсации гармоник;
• Не устанавливать вне электрощита - открытая конструкция не защищена от внешних воздействий.

Примеры использования

• Промышленный конвейер с двигателем 22 кВт - реле отключает питание при заклинивании ленты;
• Циркулярный насос в системе водоснабжения - защищает двигатель при потере давления и увеличении нагрузки;
• Воздушный компрессор - предотвращает перегрев при длительной работе в жарком помещении;
• Линия производства с несколькими двигателями - каждое реле OptiStart TF-UAP94-65 установлено на своём контакторе (A)F-94 для независимой защиты.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (не более 65 А) - превышение вызывает недостаточную защиту;
• При замене реле всегда сверяйтесь с маркировкой на контакторе - модель должна точно соответствовать (A)F-40…(A)F-94;
• После срабатывания дождитесь остывания реле (5–15 минут) перед повторным включением - преждевременная попытка запуска может повредить контакты;
• Проверяйте состояние винтовых зажимов раз в 6 месяцев - ослабление приводит к перегреву и выходу из строя;
• Для систем с частыми пусками (более 5 раз в час) учитывайте срок службы механизма - реле имеет ограниченное количество циклов срабатывания.
