Реле перегрузки для контакторов (A)F-40...(A)F-94 OptiStart TF-UAP94-82 | 336093 КЭАЗ

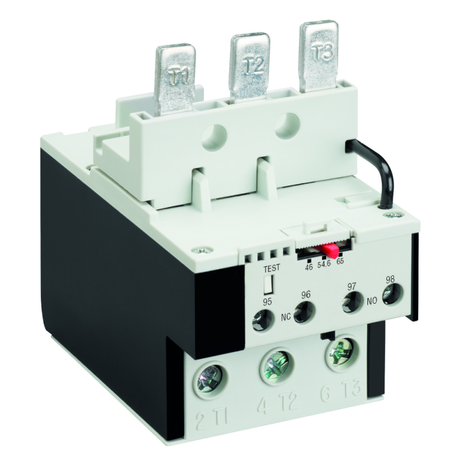

Реле перегрузки OptiStart TF-UAP94-82 - это электромеханическое устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Подходит для установки на контакторы серий (A)F-40 и (A)F-94, выпускаемые КЭАЗ. Артикул 336093 соответствует модели с номинальным током 82 А.

Назначение и область применения

Реле перегрузки OptiStart TF-UAP94-82 защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и обрыва одной из фаз. Это предотвращает перегрев обмоток и выход оборудования из строя. Устройство применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других устройствах, где важна надёжная защита электродвигателя.

Технические характеристики

• Номинальный ток: 82 А - максимальный постоянный ток, который реле способно выдерживать без срабатывания при нормальной нагрузке;
• Напряжение питания: 380 В - работает в сетях переменного тока 380 В, типичных для промышленных объектов;
• Номинальная мощность двигателя: 37 кВт - оптимальная мощность защищаемого электродвигателя при напряжении 380 В;
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе составляет 5–10 секунд; обеспечивает баланс между быстродействием и устойчивостью к кратковременным перегрузкам;
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации и отключения цепи управления;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметично;
• Способ подключения: винтовые зажимы - надёжное механическое соединение проводов, требует периодической проверки затяжки;
• Монтаж: непосредственное крепление - устанавливается прямо на контакторы серии (A)F-40…(A)F-94 без дополнительных креплений.

Совместимость и монтаж

Реле перегрузки OptiStart TF-UAP94-82 совместимо исключительно с контактными аппаратами серии (A)F-40 и (A)F-94 от КЭАЗ. Монтируется путём защёлкивания на направляющие шины контактора - никаких инструментов не требуется. После установки необходимо подключить три фазы к входным клеммам реле и три выходных к выводам двигателя. Силовые провода должны иметь сечение, рассчитанное на ток до 82 А. Контакты управления подключаются к цепи стартера или ПЛК через НО и НЗ контакты.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает безопасную работу в условиях промышленной среды с температурой от -25C до +60C. Не предназначен для работы во взрывоопасных зонах, в агрессивных химических средах или при наличии конденсата.

Преимущества

• Высокая надёжность благодаря электромеханической конструкции - меньше отказов по сравнению с электронными аналогами при колебаниях сети;
• Автоматическая или ручная кнопка восстановления после срабатывания - позволяет оператору контролировать включение после устранения причины перегрузки;
• Простота замены - можно заменить без демонтажа контактора, что снижает простои;
• Чёткая регламентированная времятоковая характеристика класса 10A - хорошо согласуется с тепловыми режимами стандартных двигателей 37 кВт.

Ограничения применения

• Не подходит для однофазных двигателей или двигателей с внешним ротором;
• Не защищает от коротких замыканий - обязательно нужен автоматический выключатель или предохранители перед реле;
• IP20 не допускает использование в сырых, пыльных или наружных условиях без корпуса;
• Не имеет функции регулировки порога срабатывания - ток задан жестко на 82 А, нельзя адаптировать под другие значения;
• Требует правильного подбора по мощности двигателя - применение с двигателем менее 20 кВт может привести к ложному срабатыванию.

Примеры использования

• Промышленный воздушный компрессор мощностью 37 кВт с питанием от 380 В;
• Циркулярный станок с асинхронным двигателем, работающий в режиме многократных запусков;
• Конвейерная лента на пищевом производстве, где важно предотвратить перегрев при забивании;
• Вентиляционная система в цеху с частыми пусками - реле защищает двигатель от нагрева при частых включениях.

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 82 А - если двигатель потребляет 70–80 А, реле будет работать корректно;
• После монтажа протяните винтовые клеммы - ослабление контакта вызывает перегрев и ложные срабатывания;
• Не используйте реле в местах с высокой вибрацией - это может повлиять на чувствительность теплового элемента;
• При замене всегда выбирайте оригинальное реле OptiStart TF-UAP94-82 (артикул 336093); совместимость с другими моделями не гарантируется;
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает переходное сопротивление и снижает надёжность.
