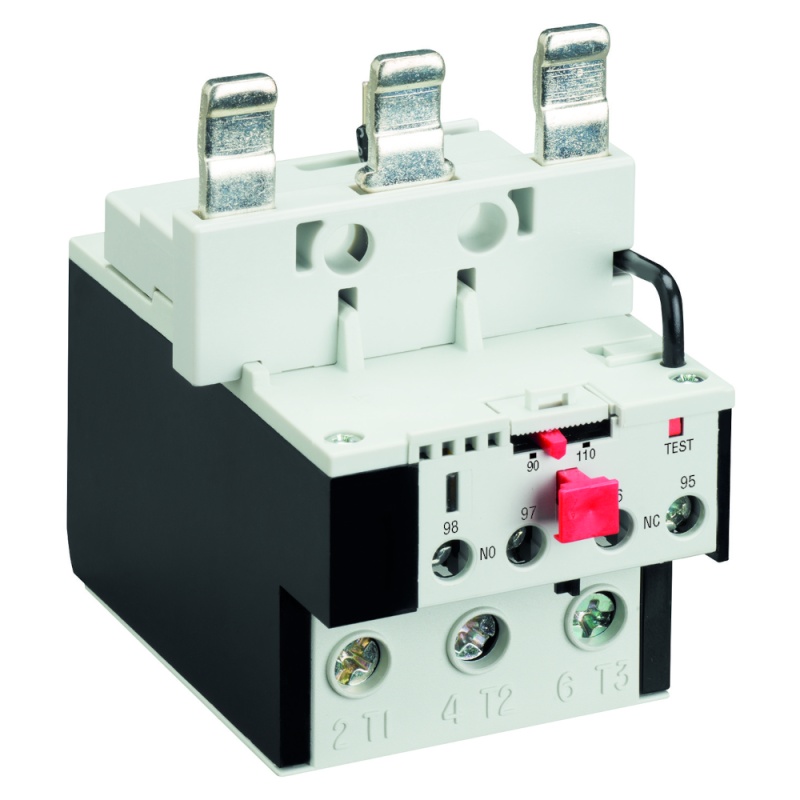

Реле перегрузки для контакторов (A)F-95..(A)F-150 OptiStart TF-UAP150-110 | 336088 КЭАЗ

Реле перегрузки OptiStart TF-UAP150-110 - это электромеханическое устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Разработано для совместного использования с контакторами серий (A)F-95…(A)F-150, обеспечивает надёжную работу в промышленных системах управления. Артикул 336088 соответствует модели с номинальным током 110 А.

Назначение и область применения

Реле перегрузки OptiStart TF-UAP150-110 защищает электродвигатели от повреждений, вызванных длительными перегрузками или потерей одной из фаз. Подходит для установки в цепях с напряжением до 380 В переменного тока. Применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с асинхронными двигателями мощностью до 55 кВт.

Технические характеристики

• Номинальный ток: 110 А - максимальный рабочий ток, при котором реле сохраняет устойчивую работу;
• Напряжение питания: 380 В - рассчитано на использование в трёхфазных сетях 380 В;
• Номинальная мощность двигателя: 55 кВт - оптимальная нагрузка для защиты; при большей мощности требуется более высокий токовый предел;
• Класс защиты: Класс 10A - время срабатывания при перегрузке 7,2×Iн составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Контакты: 3 нормально замкнутых (НО) и 1 нормально разомкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Степень защиты IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли;
• Исполнение: открытое - корпус не герметичен, требует установки в закрытом щите;
• Метод подключения: винтовые зажимы - обеспечивают надёжный контакт, подходят для проводов сечением до 25 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку рядом с контактором.

Совместимость и монтаж

Реле перегрузки OptiStart TF-UAP150-110 совместимо исключительно с контакторами серий (A)F-95, (A)F-110, (A)F-130 и (A)F-150. Установка выполняется механически - реле вставляется в направляющие на передней панели контактора. Для работы необходимо подключить три фазы через входные и выходные винтовые клеммы, а также сигналы с контактов в цепь управления. Монтаж допускается только в вертикальном положении +-15°. Не рекомендуется использовать с однофазными или постоянным током.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.2. Произведено на заводе КЭАЗ, соблюдающем системы менеджмента качества ISO 9001. Все материалы и компоненты проходят контроль на соответствие требованиям безопасности и долговечности.

Преимущества

• Высокая надёжность благодаря проверенной электромеханической конструкции - меньше отказов по сравнению с электронными аналогами;
• Автоматическая регенерация после срабатывания - не требует замены элементов, достаточно сбросить кнопку восстановления;
• Чёткая градуировка тока - позволяет точно выставить порог срабатывания в диапазоне 80–110 А;
• Встроенный тест-кнопка - возможность проверки работоспособности без внешних приборов;
• Фиксированная настройка класса 10A - идеальна для стандартных промышленных применений, где важна баланс между чувствительностью и помехоустойчивостью.

Ограничения применения

• Не подходит для защиты двигателей с частотным преобразователем - работает только на сети 50 Гц;
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне шкафа или в сырых помещениях;
• Только для трёхфазных асинхронных двигателей - не применяется с синхронными, коллекторными или однофазными машинами;
• Не имеет функции автоматического или удалённого управления - требует ручного сброса после аварии;
• Не совместим с другими сериями контакторов, кроме (A)F-95…(A)F-150 - невозможно замещение без изменения всей сборки.

Примеры использования

• Промышленный конвейер с двигателем 45 кВт - реле защищает от перегрева при затруднённом запуске;
• Циркулярная пилы с двигателем 55 кВт - предотвращает повреждение обмоток при заклинивании;
• Воздухоохладители в холодильных камерах - обеспечивает безопасную работу при изменении нагрузки;
• Гидравлические насосы на производстве - защищает от обрыва фазы, который часто происходит в старых сетях.

Практические советы

• Перед установкой проверьте реальный ток потребления двигателя - он должен находиться в пределах 80–110 А;
• Настройте ток срабатывания на 10–15% выше номинала двигателя, чтобы избежать ложных срабатываний при пуске;
• Обязательно используйте реле вместе с контактором того же производителя - совместимость гарантируется только для пары OptiStart TF + (A)F;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контакта вызывает нагрев и отказ;
• При замене реле перегрузки OptiStart TF-UAP150-110 убедитесь, что новый экземпляр имеет тот же артикул 336088 - отличаются даже внешне устройства других модификаций.
