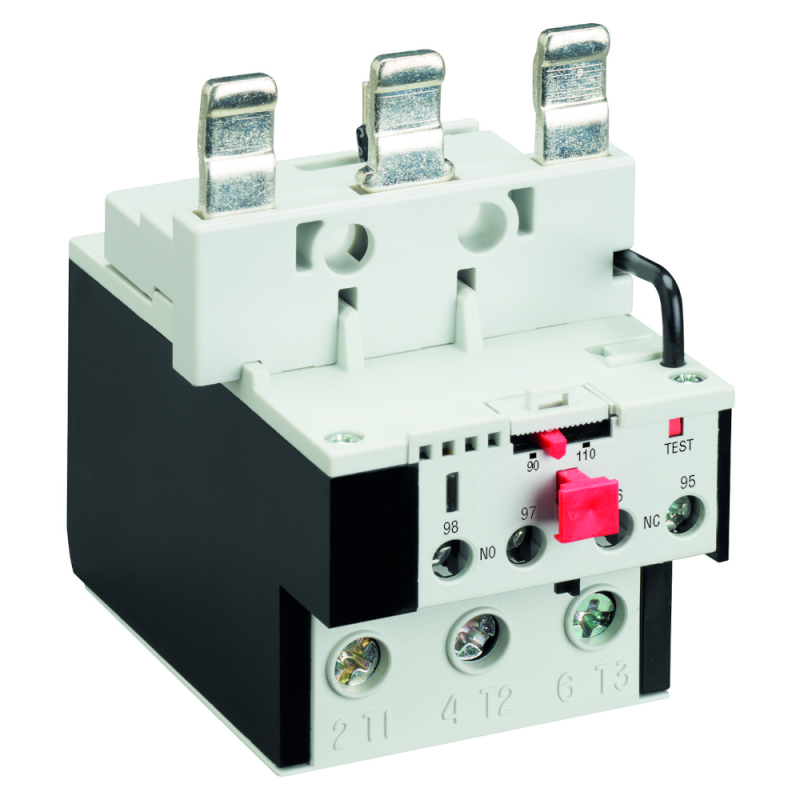

Реле перегрузки для контакторов (A)F-95..(A)F-150 OptiStart TF-UAP150-95 | 336087 КЭАЗ

Реле перегрузки OptiStart TF-UAP150-95 - это электромеханическое устройство для защиты двигателей от перегрузок и обрыва фазы. Разработано для совместного использования с контактными аппаратами серий (A)F-95 и (A)F-150 от КЭАЗ. Артикул 336087 обеспечивает надёжную работу в промышленных условиях при номинальном токе до 95 А.

Назначение и область применения

Реле перегрузки OptiStart TF-UAP150-95 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и аварийных ситуаций, таких как обрыв одной из фаз. Устройство реагирует на увеличение тока и отключает питание двигателя, предотвращая перегрев обмоток и выход оборудования из строя. Подходит для установки в пускателях, щитах управления и автоматических линиях на заводах, в насосных станциях, конвейерах и компрессорах.

Технические характеристики

• Номинальный ток: 95 А - максимальный рабочий ток, при котором реле сохраняет стабильную работу;
• Напряжение питания: 380 В - рассчитано на использование в трёхфазных сетях переменного тока напряжением 380 В;
• Номинальная мощность двигателя: 45 кВт - оптимальная нагрузка для защиты двигателей этой мощности;
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе составляет 4–10 секунд; обеспечивает согласованную защиту с типичными двигателями;
• Количество контактов: 3 нормально замкнутых (НО) и 1 нормально разомкнутый (НЗ) - используются для сигнализации и управления внешними цепями;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Монтаж: непосредственное крепление - устанавливается прямо на корпус контактора без дополнительных крепёжных элементов;
• Подключение силовой цепи: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов.

Совместимость и монтаж

Реле перегрузки OptiStart TF-UAP150-95 специально создано для установки на контакторы серий (A)F-95 и (A)F-150 от КЭАЗ. Совместимость проверена производителем - механическая и электрическая связь между устройствами гарантирована. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора. Для правильной работы необходимо соблюдать полярность подключения силовых проводов и использовать провода сечением, соответствующим току 95 А (обычно 25–35 мм2 медный). После установки проверьте надёжность затяжки винтов и отсутствие люфта.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-4-1 и международному стандарту IEC 60947-5-1. Класс защиты 10A гарантирует соответствие времени отключения допустимому нагреву изоляции двигателей. Открытая конструкция (IP20) требует установки внутри закрытых щитов или корпусов, исключающих случайный доступ к токоведущим частям.

Преимущества

• Высокая надёжность благодаря электромеханической конструкции - меньше отказов по сравнению с электронными аналогами при колебаниях сети;
• Автоматическая регенерация после срабатывания - устройство само восстанавливается после остывания биметаллических пластин;
• Чёткий индикатор срабатывания - позволяет быстро диагностировать причину отключения;
• Простота обслуживания - нет необходимости в программировании или настройках, достаточно выбрать нужный токовый диапазон.

Ограничения применения

• Не предназначен для защиты однофазных двигателей или двигателей постоянного тока;
• Не работает при температуре окружающей среды ниже –25 C и выше +60 C - требуется дополнительное теплоизолирующее оборудование в экстремальных условиях;
• Не имеет функции защиты от короткого замыкания - обязательно применять вместе с автоматическим выключателем или предохранителем;
• IP20 не допускает эксплуатацию во влажных, запылённых или открытых помещениях без дополнительной защиты корпуса.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности конвейерных линий на пищевых и химических производствах;
• Контроль работы вентиляторов, компрессоров и воздуходувок;
• Управление приводами станков с ЧПУ и других механизмов с высоким пусковым моментом.

Практические советы

• Перед установкой убедитесь, что номинальный ток двигателя попадает в диапазон реле - 95 А соответствует мощности около 45 кВт. Превышение тока снижает срок службы устройства;
• При использовании в условиях частых пусков (например, лифты, элеваторы) контролируйте интервалы между включениями - слишком частые срабатывания могут повредить биметаллические элементы;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать перегрев и ложное срабатывание;
• Не используйте реле OptiStart TF-UAP150-95 вместо термореле с более высоким классом защиты (например, Class 20) - они предназначены для специфических режимов работы;
• Для удобства диагностики рекомендуется подключать сигнал НЗ контакта к световому индикатору на пульте управления.
