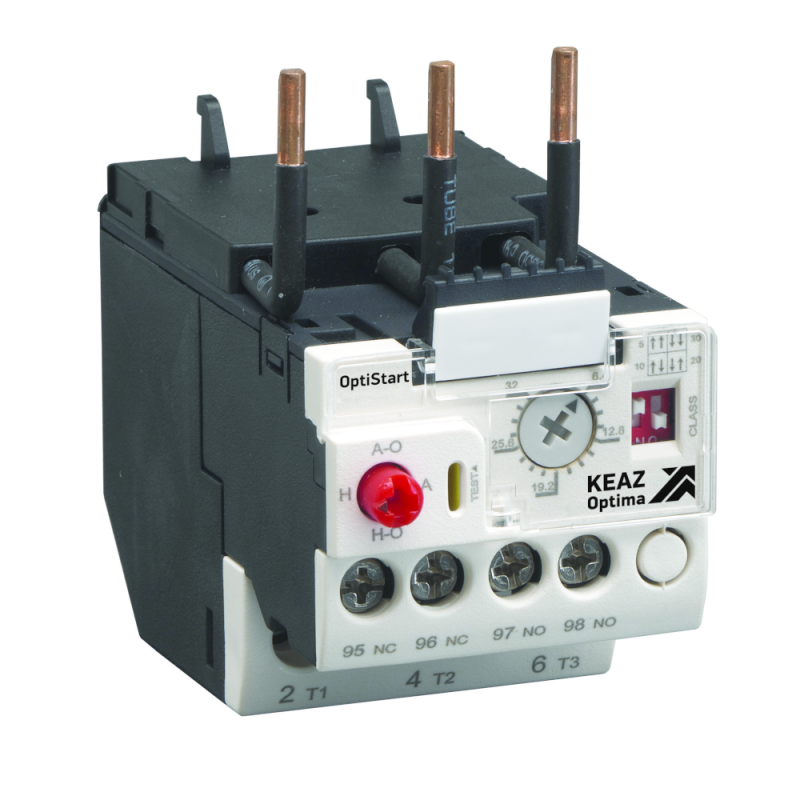

Реле перегрузки электронное для контакторов F-09.. AF-230 OptiStart TF-EAP38-32 | 336097 КЭАЗ

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-32, КЭАЗ обеспечивает надёжную защиту трёхфазных двигателей от перегрузок и обрыва фазы. Устройство совместимо с контактными аппаратами серии OptiStart и рассчитано на работу в промышленных условиях с номинальным током до 32 А.

Назначение и область применения

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-32, КЭАЗ защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок, включая аварийные режимы - например, обрыв одной из фаз. Применяется в системах автоматического управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием, где важна точная и быстрая реакция на изменения нагрузки.

Технические характеристики

• Номинальный ток: 32 А - максимальный рабочий ток, при котором реле сохраняет стабильность срабатывания;
• Номинальная мощность двигателя: 15 кВт - рекомендованная мощность защищаемого электродвигателя;
• Напряжение питания: 380 В - питание реле осуществляется от сети переменного тока, соответствующей трёхфазной системе;
• Количество нормально открытых (НО) контактов: 3 - используются для сигнализации или отключения цепи управления;
• Количество нормально закрытых (НЗ) контактов: 1 - применяются для формирования аварийного сигнала или блокировки запуска;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли; подходит только для установки внутри щитов;
• Исполнение: открытое - корпус не имеет герметичной оболочки, требует монтажа в защищённом месте;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность контактора;
• Тип подключения силовой цепи: винтовое - провода зажимаются в клеммах с помощью отвертки, обеспечивают надёжный контакт при правильном моменте затяжки.

Совместимость и монтаж

Реле перегрузки TF-EAP38-32, КЭАЗ предназначено для установки непосредственно на контакторы серии F-09…F-38. Совместимо с контактными аппаратами OptiStart K, включая модели с электронной системой питания катушки. Монтаж выполняется без дополнительных адаптеров - устройство фиксируется механически и электрически через штыревые контакты. Подключение силовых проводов - винтовое, допускает сечение жил до 4–6 мм2. Для надёжной работы необходимо соблюдать посадочные габариты и не перетягивать клеммы.

Безопасность и стандарты

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-32, КЭAZ соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.2. Электронная система контроля тока исключает ложные срабатывания при кратковременных пусковых токах. Отсутствие термореле снижает влияние внешней температуры на точность срабатывания.

Преимущества

• Высокая точность срабатывания благодаря электронному контролю - меньше ложных отключений по сравнению с тепловыми реле;
• Настройка класса расцепления - позволяет адаптировать время срабатывания под тип нагрузки (например, 10A, 20A);
• Защита от обрыва фазы - критически важно для долговечности двигателей в промышленных сетях;
• Минимальное энергопотребление - не нагружает систему управления;
• Удобная диагностика - состояние реле легко определить по положению индикаторов и состоянию выходных контактов.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки только в закрытых щитах;
• Не поддерживает функции дистанционного управления или связи - несовместим с системами SCADA без дополнительных модулей;
• Не используется для однофазных двигателей - только для трёхфазных асинхронных;
• Требует стабильного напряжения 380 В +-10%; при значительных колебаниях возможно некорректное поведение.

Примеры использования

• Промышленный конвейер с двигателем 15 кВт - реле отключает питание при перегрузке или обрыве фазы, предотвращая выход из строя двигателя;
• Воздухоохладитель с насосом - защита от перегрева при забитом фильтре или увеличенной нагрузке;
• Гидравлический пресс - управляемый пуск и защита от длительной работы сверх номинала;
• Система вентиляции в цеху - надёжная работа даже при частых пусках, благодаря электронной коррекции времени срабатывания.

Практические советы

• Перед установкой проверьте соответствие номинального тока реле (32 А) и тока двигателя - лучше выбирать реле с запасом 10–15%, если двигатель часто работает близко к максимуму;
• При замене старого теплового реле убедитесь, что новые клеммы плотно прилегают к контактам контактора - плохой контакт вызывает перегрев;
• Настройте класс расцепления согласно характеру нагрузки: 10A - для плавных пусков, 20A - для тяжёлых пусков (дрель, компрессор);
• Не используйте реле вне щита - даже кратковременный контакт с водой или пылью выведет его из строя;
• Проверяйте целостность всех трёх фаз перед первым запуском - обрыв хотя бы одной фазы может привести к отказу реле или повреждению двигателя.
