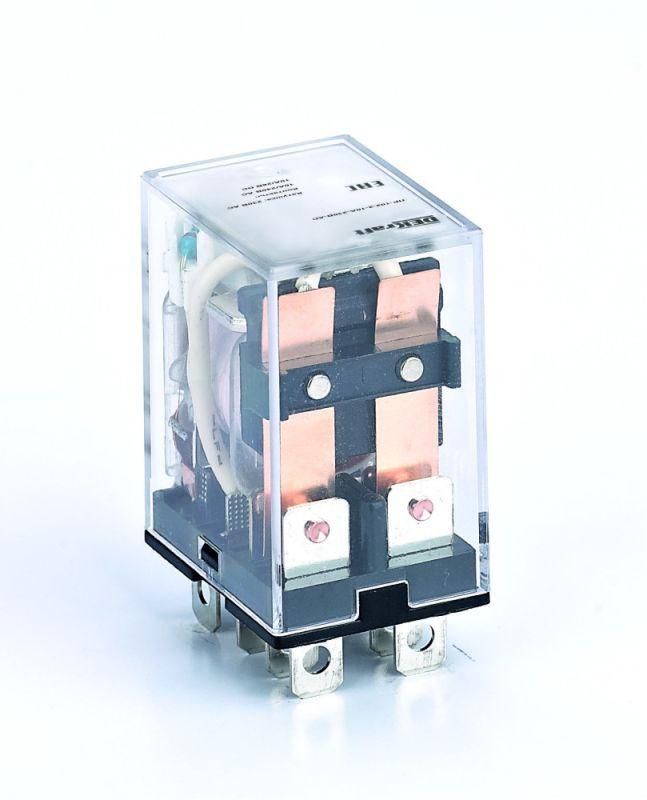

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных управляющих сигналов в цепях переменного тока до 36 В и нагрузок до 10 А. Благодаря встроенной светодиодной индикации и втычному монтажу, ПР-102 удобно применять в автоматизированных системах с ограниченным пространством.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером (например, ПЛК) и исполнительными устройствами - магнитными пускателями, маломощными двигателями, клапанами, освещением. Подходит для задач, где требуется изолировать управляющую цепь от силовой, а также для увеличения числа доступных контактов в схеме. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и автономных устройствах.

Технические характеристики

• Напряжение питания катушки: 36 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально разомкнутые)
• Тип переключения: моностабильное (обычное реле - возвращается в исходное положение после снятия напряжения)
• Индикация состояния: светодиод (горит при включенном управлении)
• Степень защиты: IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без проводов к корпусу

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный панельный разъём, совместимый с типоразмером втычных реле стандарта IEC 61810. Разъём фиксируется на DIN-рейке или монтажной панели. Для замены достаточно вынуть старое реле и вставить новое - без пайки и перепайки проводов. Убедитесь, что разъём рассчитан на 10 А и соответствует габаритам ПР-102. Напряжение катушки должно точно соответствовать 36 В AC - использование другого напряжения повредит реле.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу в закрытых щитах с возможностью попадания конденсата. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании. Соответствует основным требованиям ГОСТ Р МЭК 61810-1.

Преимущества

• Светодиодная индикация позволяет сразу определить, включено ли реле - без тестера
• Втычной монтаж ускоряет замену и сервисное обслуживание
• Компактный размер экономит место в распределительных щитах
• Свободная полярность упрощает подключение катушки
• Надёжные контакты на 10 А подходят для частых включений

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или на открытом воздухе - IP21 недостаточен для таких сред
• Запрещено подавать постоянный ток на катушку - реле рассчитано только на 36 В AC
• Не рекомендуется для управления высокомощными нагрузками (>10 А) или индуктивными нагрузками с большим импульсом тока (например, крупные электромоторы без доп. защиты)
• Не имеет встроенного защиты от скачков напряжения - при работе с индуктивными нагрузками необходимо использовать внешние RC-цепочки или варисторы

Примеры использования

• Управление световым сигналом через ПЛК в автоматической линии
• Переключение режима работы вентилятора в HVAC-системе
• Раздельное управление двумя клапанами одним выходом контроллера
• Расширение числа выходов в щите управления насосной станцией

Практические советы

• Проверьте соответствие разъёма и типа реле - не все втычные разъёмы одинаковые; используйте оригинальные или сертифицированные аналоги
• При монтаже на DIN-рейку убедитесь, что рядом есть достаточное пространство для теплоотвода - даже при 10 А реле может нагреваться при длительной работе
• Светодиод индикации работает только при наличии напряжения на катушке - если он не горит, проверьте питание, а не контакты
• Для долговечности не перегружайте контакты - лучше выбирать реле с запасом по току (например, 10 А - это максимум, работайте до 8 А)
• ПР-102 от DEKraft легко заменяется на аналогичные модели других брендов - главное, чтобы были те же параметры: 36 В AC, 2 контакта, 10 А, втычной монтаж
