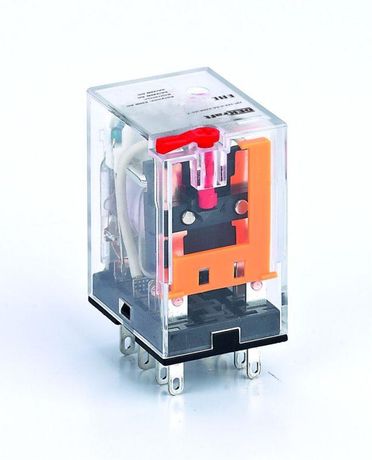

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 36В AC ПР-102 - 23857DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 36 В переменного тока. Благодаря двум переключающим контактам, светодиодной индикации и тестовой кнопке, ПР-102 удобно применять в системах автоматизации, где важна визуальная диагностика и надёжность в условиях частых включений.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для управления маломощными нагрузками: клапанами, световыми индикаторами, маленькими двигателями, соленоидами. Часто применяется в панелях управления станков, конвейеров, системах вентиляции и автоматики зданий. Особенно эффективно в сценариях, где требуется часто включать/выключать нагрузку без износа основного управляющего устройства.

Технические характеристики

• Напряжение питания катушки: 36 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально разомкнутые - NO)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Светодиодная индикация: да (горит при наличии напряжения на катушке)
• Степень защиты: IP21 (защита от вертикально падающих капель воды и доступа пальцев к опасным частям)
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной (вставляется в разъём, закрепляется на DIN-рейке или панели)
• Подключение: штепсельное (разъёмное), без пайки

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа “Mini” или “Фланцевый”. Устанавливается на DIN-рейку шириной 35 мм или крепится на монтажную панель через фиксирующие выступы. Для подключения используйте соответствующий разъём - он не входит в комплект, но продается отдельно. Обязательно проверьте соответствие габаритов разъёма: посадочное место рассчитано под типичный форм-фактор втычного реле 29×40×30 мм.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу в помещениях с нормальной влажностью - не рекомендовано для открытых площадок, сырых цехов или агрессивных сред. Материалы корпуса - самозатухающий пластик, соответствующий UL94 V-0.

Преимущества

• Индикация состояния: светодиод наглядно показывает, есть ли питание на катушке - ускоряет поиск неисправностей
• Кнопка TEST: позволяет проверить работоспособность контактов без подачи нагрузки - снижает время обслуживания
• Штепсельное подключение: замена происходит за секунды - не нужна отвертка или пайка
• Компактный размер: экономит место в распределительных щитах
• Свободная поляризация: не надо следить за правильностью подключения катушки - повышает ремонтопригодность

Ограничения применения

• Не предназначен для работы с постоянным током - только 36 В AC
• IP21 не защищает от брызг, пыли или влаги - нельзя использовать вне помещений или в грязных цехах
• Контакты не имеют нормально замкнутых (NC) - только два NO, что ограничивает схемы управления
• Максимальный ток 5 А - не подходит для двигателей выше 1,1 кВт или мощных нагревателей

Примеры использования

• Управление световым сигналом на конвейере через PLC
• Включение вентилятора охлаждения по команде термостата
• Коммутирование соленоидного клапана в системе водоснабжения
• Реализация аварийной остановки через кнопку E-stop с индикацией активации

Практические советы

• Выбирайте разъём с тем же числом контактов и шагом - для ПР-102 это обычно 2x10 или 2x12
• Проверяйте целостность контактов кнопкой TEST перед запуском системы - особенно после длительного простоя
• Не допускайте перегрузки по току - даже кратковременные скачки выше 5 А могут привести к свариванию контактов
• При использовании в цепях с высокой индуктивной нагрузкой (например, катушки клапанов) рекомендуется параллельно контакту установить демпферную RC-цепочку
• Заменяйте реле ПР-102 только аналогичной моделью - другие реле с таким же током могут иметь другой тип разъёма или высоту
