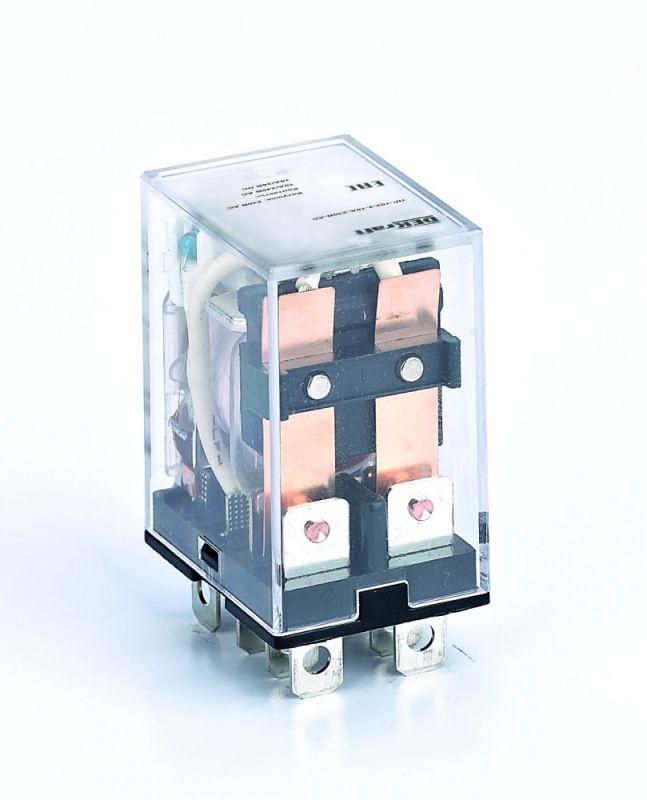

Промежуточное реле 2 контакта с LED индикацией 10А 36В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжное, компактное и с индикацией состояния, ПР-102 подходит для управления исполнительными механизмами, маломощными двигателями и световыми нагрузками при постоянном токе 36 В.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, контроллером или кнопочным постом) и нагрузкой. Его применяют там, где нужна гальваническая развязка, увеличение числа контактов или усиление сигнала. Подходит для станков, конвейеров, систем вентиляции, освещения и другого оборудования с частыми включениями/выключениями.

Технические характеристики

• Напряжение питания катушки: 36 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально замкнутые и нормально разомкнутые - не указаны; тип контактов - одинарный)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: светодиод, горящий при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной (вставляется в панельный разъём)
• Полюсность: определённая - важно соблюдать правильное подключение + и –
• Подключение: штепсельное (через разъём, без проводов к корпусу)

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный панельный разъём, который крепится на DIN-рейку или монтажную плату. Разъём обеспечивает быстрый монтаж и демонтаж без пайки. Устройство совместимо с любыми стандартными разъёмами типа “втычной” для реле аналогичного форм-фактора. Для работы требуется источник постоянного тока 36 В с учётом полярности - неверное подключение может повредить катушку.

Безопасность и стандарты

Защита IP21 соответствует требованиям для внутреннего монтажа в закрытых щитах. Отсутствие сертификатов CE, UL или других в предоставленных данных - проверьте соответствие проектным нормам при использовании в промышленных объектах. Максимальный ток 10 А допускает управление нагревательными элементами до ~360 Вт (при 36 В), но не рекомендовано для высоких импульсных нагрузок без дополнительной защиты.

Преимущества

• LED-индикация сразу показывает, включено ли реле - удобно при диагностике
• Втычной монтаж снижает время обслуживания - можно менять реле за секунды
• Компактный размер экономит место в распределительных щитах
• Выдерживает длительные циклы включения/отключения благодаря надёжному механическому контакту

Ограничения применения

• Не работает с переменным током - только 36 В постоянного тока
• Полярность обязательна: при обратном подключении реле не сработает, возможен выход из строя
• IP21 недостаточно для влажных сред, улицы или зон с брызгами - используйте только внутри щитов
• Нет информации о сроке службы или числе операций - не применять в критически важных системах без предварительной проверки долговечности
• Нет дублирующих контактов (NO/NC) - все два контакта являются переключающими, но тип (НО или НЗ) не указан - уточните в документации производителя

Примеры использования

• Управление клапаном 24–36 В DC через сигнал от PLC
• Переключение режима работы вентилятора в HVAC-системе
• Функциональное удлинение цепи управления в пульте станка
• Логическое переключение между двумя световыми группами в помещении

Практические советы

• Обязательно проверяйте полярность при подключении - красный провод обычно +, черный - –
• Выбирайте разъём с тем же шагом контактов, что и у ПР-102 - стандартный размер для таких реле - 8,5 мм
• При работе с индуктивными нагрузками (катушки, двигатель) добавьте фри-wheeling диод параллельно нагрузке - продлит жизнь контактам
• Если вы планируете много реле - закупайте запасные разъёмы: они чаще ломаются, чем сами устройства
• Проверяйте наличие напряжения на катушке мультиметром - если LED не горит, проблема не обязательно в реле, возможно, нет питания
