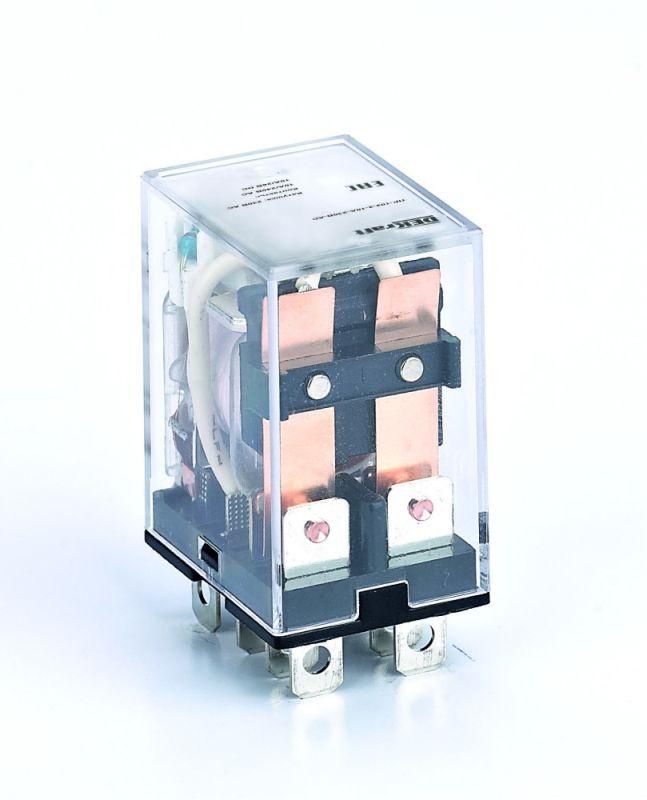

Промежуточное реле 2 конт. с LED инд. 10А 24В DC ПР-102 | 23904DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутирования слаботочных управляющих сигналов в цепях до 10 А при напряжении 24 В постоянного тока. Благодаря двум переключающим контактам и LED-индикации, ПР-102 удобно применять в системах автоматизации с ограниченным пространством, особенно там, где важно визуально контролировать состояние реле.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между слаботочными цепями управления (например, PLC, датчиками, кнопками) и силовыми нагрузками. Подходит для частых включений и отключений - например, в системах управления станками, конвейерами, освещением, вентиляцией и другим оборудованием с малой средней мощностью.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2
• Тип контактов: одинарные, нормально замкнутые и нормально разомкнутые - не выделены, работают как универсальные переключающие
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке (горит при включенном состоянии)
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Способ монтажа: втычной, с разъемным штепсельным подключением
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-" к катушке

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку или монтажную панель через втычной разъём. Для подключения используются стандартные штепсельные базы совместимые с сериями ПР-102. Устройство не требует дополнительных клемм - все провода подсоединяются к базе. Размеры компактны, позволяют плотно располагать несколько реле рядом. Обязательно используйте подходящую базу с соответствующим числом контактов - рекомендованная модель зависит от производителя базы, но физически совместима с большинством стандартных решений для 2-контактных реле.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP21 обеспечивает безопасную работу внутри щитов и закрытых корпусов. Напряжение 24 В DC считается безопасным уровнем, однако при работе с током 10 А следует избегать перегрузок и следить за нагревом контактов. Не предназначен для работы во взрывоопасных зонах или вне помещений без дополнительной защиты.

Преимущества

• LED-индикация позволяет сразу видеть, включено ли реле - снижает время диагностики
• Втычной монтаж ускоряет установку и замену - не требуется отпаивать или откручивать провода
• Компактный размер экономит место в распределительных щитах
• Поддержка постоянного тока 24 В - идеально для современных систем автоматизации на базе PLC
• Высокий ресурс переключений благодаря надёжному механизму контактов

Ограничения применения

• Не работает при переменном токе - только для 24 В постоянного тока
• Полярность обязательна: неверное подключение катушки повредит реле
• Защита IP21 не допускает использование во влажных, запылённых или outdoor-объектах без дополнительного корпуса
• Нет выделенных нормально открытых или нормально замкнутых контактов - каждый контакт является переключающим, что усложняет проектирование некоторых схем
• Не рассчитан на высокие импульсные нагрузки - не применяйте для управления двигателями без гашения помех

Примеры использования

• Управление световой сигнализацией на станке через выход PLC
• Переключение режимов работы конвейера по команде с терминала
• Активация клапана или насоса при достижении заданного уровня в баке
• Разделение цепей управления и исполнительных механизмов для повышения отказоустойчивости системы

Практические советы

• Выбирайте базу с таким же количеством контактов, как у реле - для ПР-102 нужна двухконтактная штепсельная основа
• Обязательно проверьте полярность перед первым включением - красный провод обычно "+", черный или синий "-"
• Если реле часто переключается, убедитесь, что нагрузка не превышает 10 А и не содержит больших индуктивных составляющих (например, катушки реле или двигателей без RC-цепей)
• Для обслуживания просто вытяните реле из базы - замена занимает меньше минуты
• При использовании нескольких реле в одном щите учтите тепловыделение - не устанавливайте более трёх единиц вплотную без вентиляции
