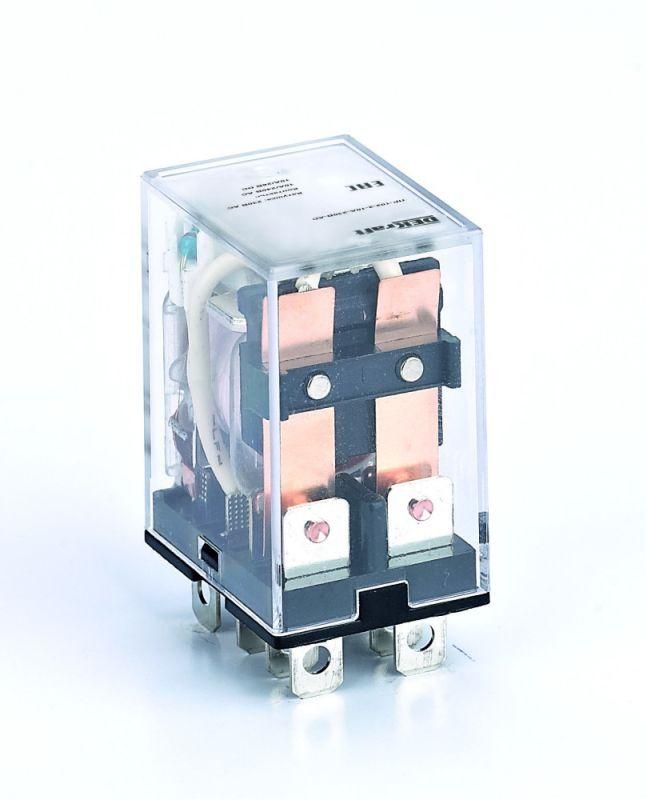

Промежуточное реле 2 контакта с LED индикацией 10А 12В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в автоматических системах. Благодаря встроенной светодиодной индикации и втычному монтажу, ПР-102 удобно использовать там, где важна наглядность состояния и экономия места.

Назначение и область применения

Промежуточное реле ПР-102 служит для передачи сигнала между управляющим устройством (например, контроллером или датчиком) и исполнительными элементами малой мощности. Подходит для частых включений и отключений - например, для управления клапанами, световой сигнализацией, маломощными насосами или реле более высокой мощности.

Используется в пультах управления, распределительных щитах, станках, конвейерах и других устройствах с DIN-рейкой или монтажной панелью.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2
• Тип контактов: одинарные (NO/NC не указаны - работают как обычные переключаемые)
• Управление: моностабильное (возвращает в исходное положение после снятия напряжения)
• Полярность: определённая - важно соблюдать правильное подключение + и –
• Светодиодная индикация: да (горит при наличии напряжения на катушке)
• Степень защиты: IP21 (защита от предметов больше 12 мм и вертикальных капель воды)
• Способ монтажа: втычной (вставляется в разъём)
• Подключение: штепсельное (разъёмное)

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку через специальный фиксирующий механизм, входящий в комплект разъёма. Также возможно крепление на монтажную панель. Разъёмное подключение позволяет легко заменить реле без пайки или отсоединения проводов.

Не используйте реле без соответствующего базового разъёма - он необходим для надёжного контакта. Убедитесь, что разъём совпадает по числу выводов и шагу контактов (стандартный для серии ПР-102).

Безопасность и стандарты

Защита IP21 обеспечивает безопасную работу внутри закрытых щитов, защищённых от попадания крупных частиц и конденсата. Не предназначен для работы во влажных помещениях, на улице или в условиях брызг воды.

Рабочее напряжение катушки - только 12 В постоянного тока. Подача переменного тока или другого напряжения повредит устройство.

Преимущества

• Светодиодная индикация позволяет сразу видеть, включено ли реле - снижает время диагностики
• Втычной монтаж ускоряет замену и обслуживание
• Компактные габариты позволяют размещать несколько реле в одном месте
• Выдерживает ток до 10 А - достаточно для большинства слаботочных задач

Ограничения применения

• Не работает при напряжении выше 12 В или при переменном токе - возможен выход из строя
• IP21 не защищает от пыли, брызг и влаги - нельзя применять вне герметичных корпусов
• Отсутствие нормально замкнутых контактов - нельзя использовать для аварийного отключения по принципу “нормально замкнуто”
• Обязательна соблюдение полярности - неверное подключение не вызовет срабатывание

Примеры использования

• Управление световым сигналом на станке через PLC
• Переключение режима работы маленького насоса в системе охлаждения
• Коммуникация между микроконтроллером и реле большой мощности
• Автоматическое включение звукового оповещения при срабатывании датчика

Практические советы

• Перед установкой проверьте соответствие напряжения источника - даже небольшое превышение 12 В может вывести реле из строя
• Используйте только оригинальные или совместимые разъёмы - плохой контакт вызывает перегрев и отказы
• Если нужна защита от скачков напряжения - параллельно катушке установите диод (обратный ход)
• При множественных включениях следите за температурой окружающей среды - перегрев снижает срок службы
• Замена ПР-102 происходит за секунды - всегда имейте запасное реле под рукой
