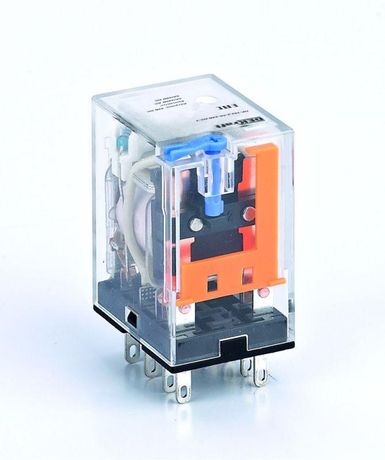

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 12В DC ПР-102 - 23837DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 12 В. Благодаря двум переключающим контактам, светодиодной индикации и тестовой кнопке, ПР-102 удобно применять в системах автоматизации, где важна визуальная диагностика и надёжность в условиях частых включений.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, PLC, контроллерами) и исполнительными элементами - моторами, клапанами, световыми индикаторами, нагревательными элементами. Подходит для задач, где требуется изолированное включение/выключение нагрузки до 5 А. Часто применяется в панелях управления станков, конвейеров, систем освещения и маломощного оборудования.

Технические характеристики

• Напряжение управления: 12 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество контактов: 2 переключающих (NO + NC)
• Тип управления: моностабильное (обычное реле - возвращается в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Защита корпуса: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (втычное) - через стандартный разъём, не требует пайки
• Полярность: обязательна - при неверном подключении реле не сработает
• Способ монтажа: на DIN-рейку или монтажную панель

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми устройствами, выдающими сигнал 12 В DC. Разъёмное подключение обеспечивает быстрый демонтаж без инструментов - достаточно вытянуть реле из гнезда. Для монтажа используйте стандартную DIN-рейку шириной 35 мм. Убедитесь, что разъём соответствует типу PRT-102 (не путать с другими сериями). Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Реле ПР-102 соответствует требованиям безопасности для низковольтного оборудования. Защита IP21 допускает использование в закрытых щитах с минимальным риском попадания влаги. Напряжение 12 В DC снижает риск поражения током, однако при работе с нагрузками выше 48 В рекомендуется соблюдать правила работы с электрооборудованием.

Преимущества

• LED-индикация сразу показывает, включено ли реле - упрощает диагностику без тестера
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - полезно при обслуживании
• Компактный форм-фактор экономит место в распределительных щитах
• Штепсельное подключение ускоряет замену при отказе - не нужна перепайка
• Устойчиво работает при частых включениях - не подвержено механическому износу так, как контакты в стартерах

Ограничения применения

• Не предназначен для переменного тока - при подаче AC реле не сработает или повредится
• IP21 не защищает от брызг, пыли или влажной среды - нельзя использовать вне щита
• Обязательная полярность: если перепутать "+" и "-" на катушке - реле не включится; не все модели имеют защиту от обратного подключения
• Нагрузка не должна превышать 5 А - при больших токах возможна сварка контактов
• Не подходит для высокочастотных импульсов (более 10 Гц) - длительные переключения могут снизить срок службы

Примеры использования

• Управление насосом в системе охлаждения станка через PLC
• Переключение режима освещения в автоматическом шкафу
• Контроль состояния датчиков в системе сбора данных
• Запуск звукового оповещения при аварийной ситуации
• Реализация логических схем в пультах управления с использованием нескольких реле ПР-102

Практические советы

• Проверьте полярность перед первым включением - красный провод обычно "+", черный "-"
• При монтаже на DIN-рейку убедитесь, что реле плотно защёлкнулось - слышен характерный щелчок
• Для долгой жизни контактов не подключайте индуктивные нагрузки (катушки, двигатели) без гашения помех - добавьте диод или RC-цепь параллельно нагрузке
• При замене реле ПР-102 всегда отключите питание - даже при 12 В есть риск повредить чувствительную электронику
• Используйте реле ПР-102 в сочетании с предохранителем на 5–6 А на стороне нагрузки - это продлит срок службы контактов
