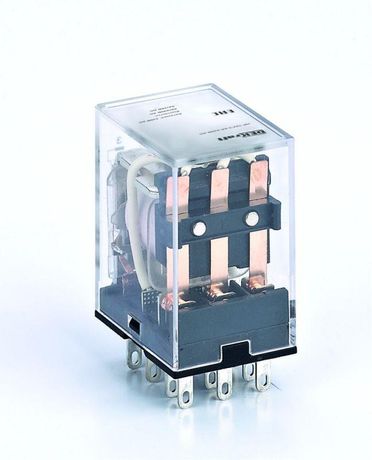

Промежуточное реле 3 конт. с LED инд. 10А 12В DC ПР-102 | 23920DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 12 В и нагрузкой до 10 А. Благодаря трём переключающим контактам и светодиодной индикации, ПР-102 удобно применять в системах автоматизации, где важна визуальная проверка состояния и компактность.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, PLC, контроллерами, датчиками) и исполнительными элементами - двигателями, клапанами, световыми индикаторами, нагревательными элементами. Подходит для задач, где требуется частое включение и выключение нагрузки без износа основного управляющего устройства.

Области применения: системы автоматизации, панели управления, оборудование с малой мощностью, станки, конвейеры, бытовые и промышленные контроллеры.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (нормально замкнутые и нормально разомкнутые - не указаны, все контакты универсальные)
• Управление: моностабильное (состояние сохраняется при питании, возвращается в исходное после отключения)
• Подключение: штепсельное (втычное), через разъём
• Индикация: светодиод показывает наличие питания на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-" на катушке

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку шириной 35 мм или крепится на монтажную панель. Монтаж осуществляется путём вставки в соответствующий разъём - никаких болтов или пайки не требуется. Разъём совместим с типичными базами для втычных реле серии ПР-102.

Не используйте адаптеры или переходники, не рекомендованные производителем - это может нарушить надёжность контактов и вызвать перегрев.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу внутри электрошкафов, защищённых от внешней среды. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе без корпуса.

Преимущества

• Светодиодная индикация позволяет сразу видеть, включено ли реле - снижает время диагностики
• Втычной монтаж ускоряет установку и замену - не нужен инструмент
• Компактные габариты позволяют размещать несколько реле в ограниченном пространстве
• Выдерживает длительные циклы включения/выключения благодаря надёжному механическому контакту

Ограничения применения

• Не работает при переменном токе - только 12 В постоянного тока
• Полярность обязательна: неверное подключение катушки повредит внутреннюю схему
• Защита IP21 недостаточна для влажных помещений, улицы или мойки - требуется дополнительная герметизация
• Контакты не имеют разделения на НЗ и НО - нельзя использовать как переключатель направления
• Не рассчитан на высокие импульсные нагрузки - для двигателей с большим пусковым током нужны дополнительные защиты

Примеры использования

• Управление насосом через PLC: сигнал 12 В от контроллера активирует ПР-102, который включает 220 В насос через внешний контактор
• Индикация работы станка: светодиод на ПР-102 горит, когда система получает команду на запуск
• Автоматическое освещение: реле включает свет при срабатывании датчика движения, управляемого 12 В сигналом

Практические советы

• Перед установкой проверьте полярность проводов на катушке - красный провод обычно "+", черный или синий "-"
• Для долгой службы не нагружайте контакты выше 10 А; при работе близко к пределу увеличьте запас по току
• Если реле установлено рядом с источниками помех (частотные преобразователи), используйте ферритовые кольца на входных проводах
• При замене - всегда отключите питание. Втычное реле легко вынимается, но при этом можно случайно повредить разъём
• Проверяйте температуру корпуса при длительной работе - если он слишком горячий (>50 C), возможно, перегрузка или плохой теплообмен
