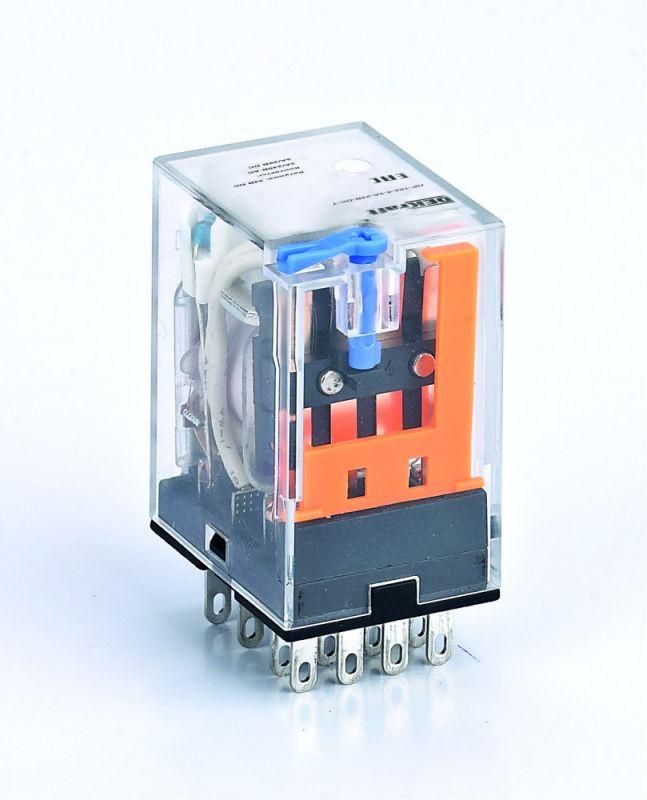

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 12В DC ПР-102 - 23803DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутирования слаботочных цепей с управлением через 12 В постоянного тока. Благодаря четырём переключающим контактам, светодиодной индикации и тестовой кнопке, реле ПР-102 удобно применять в автоматизированных системах, где важна наглядность состояния и быстрая диагностика.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, PLC, контроллерами, датчиками) и исполнительными элементами малой мощности. Подходит для частых включений и отключений - например, в системах управления станками, конвейерами, освещением, вентиляцией и панелями автоматики.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально замкнутые и нормально разомкнутые - в совокупности)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-"
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от доступа пальцами и капель воды, падающих вертикально
• Способ монтажа: втычной (штепсельный разъём), можно закрепить на DIN-рейке или монтажной панели
• Подключение: разъёмное - без пайки, легко заменяется

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми устройствами, выдающими сигнал 12 В DC и потребляющими до 3 А. Для монтажа используйте стандартный разъём типа “DIN” или фиксируйте корпус на панели. Разъём обеспечивает надёжный контакт и позволяет менять реле за секунды - без отсоединения проводов. Убедитесь, что посадочное гнездо соответствует типу втычного разъёма - несовместимые разъёмы повредят контакты.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP21 допускает использование в помещениях с невысокой запылённостью и без воздействия брызг. Не предназначен для работы во взрывоопасных зонах, на улице или в условиях повышенной влажности.

Преимущества

• Четыре контакта позволяют управлять несколькими цепями одновременно - экономит место и снижает количество устройств
• LED-индикация сразу показывает, включено ли реле - упрощает диагностику без измерительных приборов
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - полезно при обслуживании и наладке
• Компактный размер - идеально для плотной сборки панелей
• Штепсельное подключение - минимизирует время замены и исключает ошибки при подключении

Ограничения применения

• Не работает с переменным током - только 12 В постоянного тока
• Полярность обязательна - при обратном подключении реле не сработает, возможна потеря гарантии
• Защита IP21 не предохраняет от пыли, брызг и влаги - нельзя использовать вне помещений или в сырых средах
• Максимальный ток 3 А - не подходит для управления двигателями, ТЭНами или светильниками выше 36 Вт при 12 В
• Не рассчитано на частые механические удары или вибрацию - требуется жесткая фиксация

Примеры использования

• Управление клапанами в системах водоснабжения
• Переключение режимов работы конвейеров по команде с ПЛК
• Активация сигнализаций или звуковых оповещателей
• Коммутация датчиков и резервных цепей в распределительных щитах
• Замена старых реле в модернизируемых панелях - благодаря одинаковым габаритам и разъёму

Практические советы

• Проверьте полярность перед первым включением - красный провод обычно "+", черный или синий "-"
• При использовании нескольких реле ПР-102 на одной рейке - оставляйте минимальный зазор 5–10 мм для теплоотвода
• Для долгой службы не перегружайте контакты - даже при 3 А лучше работать на 70–80% нагрузки
• Используйте кнопку TEST регулярно - особенно перед плановым обслуживанием
• Запасной экземпляр всегда стоит иметь под рукой - замена занимает меньше минуты
