Промежуточное реле 2 конт. с LED инд. 10А 48В AC ПР-102 | 23914DEK DEKraft APC

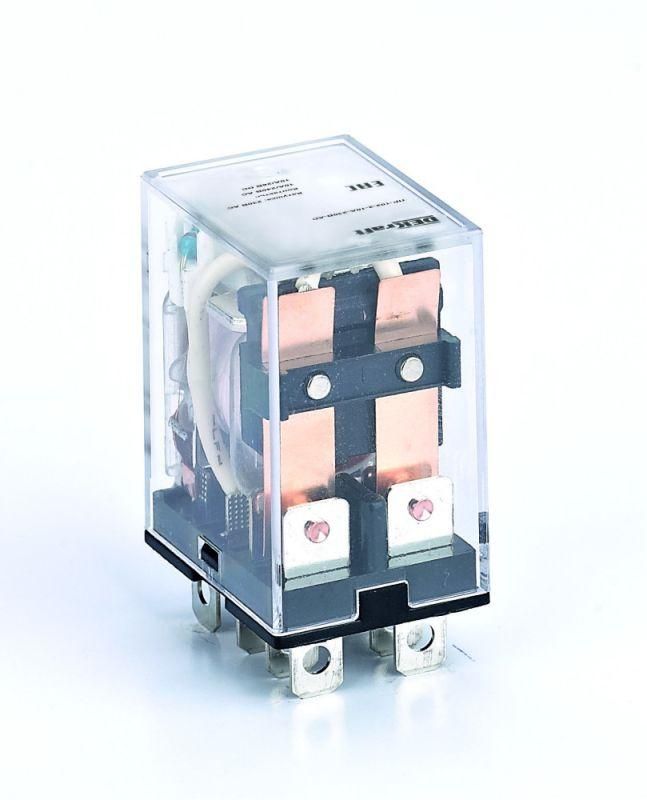

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных управляющих сигналов в цепях переменного тока до 48 В и нагрузок до 10 А. Благодаря встроенной светодиодной индикации и втычному монтажу, ПР-102 удобно применять в автоматизированных системах с ограниченным пространством.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером (например, ПЛК) и исполнительными устройствами - контакторами, маломощными двигателями, клапанами, освещением. Подходит для задач, где требуется изолировать управляющую цепь от силовой, а также для увеличения числа доступных контактов в схеме. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и автономных устройствах.

Технические характеристики

• Напряжение питания катушки: 48 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально разомкнутые)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Светодиодная индикация: да (горит при наличии напряжения на катушке)
• Степень защиты: IP21 (защита от пальцев и капель воды, вертикально падающих)
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без проводов к корпусу

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный панельный разъём, совместимый с типоразмером втычных реле. Монтируется на DIN-рейку или жестко закреплённую панель через фиксирующий механизм разъёма. Разъём обеспечивает быстрое замещение при ремонте - достаточно вынуть старое реле и вставить новое. Для работы необходима совместимая базовая платформа (не входит в комплект). Убедитесь, что посадочное гнездо соответствует стандарту для реле типа “втычное” с двумя контактами.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 допускает использование внутри распределительных щитов, защищённых от внешних воздействий. Напряжение 48 В AC относится к категории безопасного сверхнизкого напряжения (SELV), снижающей риск поражения током. Однако сама нагрузка до 10 А может быть опасной - соблюдайте правила работы с силовыми цепями.

Преимущества

• Индикация состояния: светодиод наглядно показывает, включено ли реле - упрощает диагностику
• Удобный втычной монтаж: не требует пайки или крепления проводов, ускоряет сборку и обслуживание
• Компактные габариты: экономят место в щитах, подходят для плотной компоновки
• Свободная полярность: не нужно следить за правильностью подключения катушки
• Высокая надёжность контактов: рассчитаны на частые включения/отключения

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +55 C - проверьте условия окружающей среды
• IP21 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых щитов
• Нет нормально замкнутых контактов - только два NO; не подходит для схем, требующих NC
• Напряжение катушки строго 48 В AC - не работает от постоянного тока, других значений напряжения
• Не рекомендуется для высокочастотных переключений более 1000 раз в час - возможен износ контактов

Примеры использования

• Управление световым сигналом на конвейере через ПЛК
• Передача сигнала от терморегулятора к вентилятору
• Разделение цепей управления и питания в системе автоматического полива
• Формирование логических операций в панели управления насосной станцией

Практические советы

• Выбирайте разъём, который точно соответствует форм-фактору ПР-102 - не все втычные основания одинаковы
• Проверяйте соответствие напряжения катушки: даже небольшое превышение 48 В AC может повредить реле
• При использовании в условиях вибраций убедитесь, что разъём надёжно закреплён
• Замена реле: всегда отключите питание перед извлечением - хотя контакты слаботочные, катушка остаётся под напряжением
• Для долгой службы не перегружайте контакты - 10 А - максимальный предел, лучше работать с запасом 20–30%
