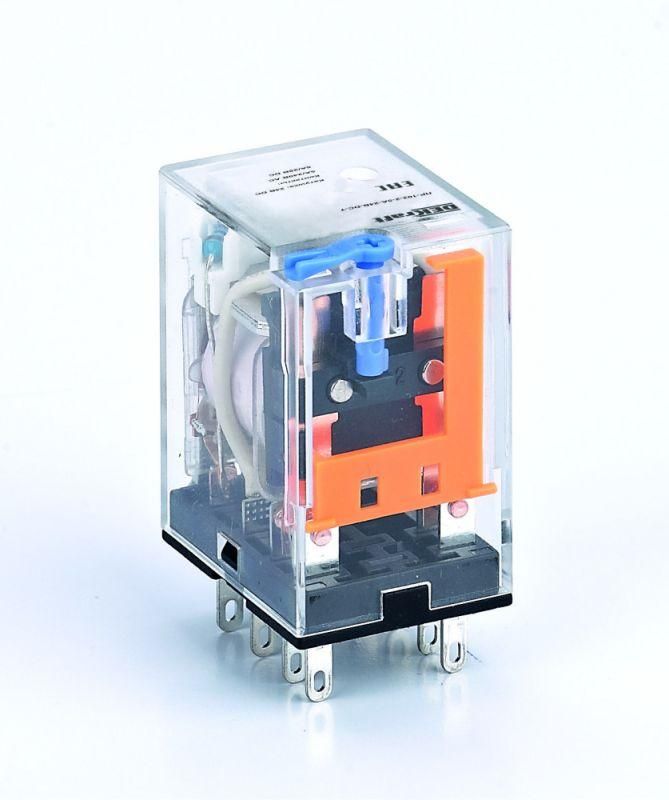

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 220В DC ПР-102 - 23849DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 220 В. Надёжная двухконтактная система с LED-индикацией и тестовой кнопкой подходит для автоматизации оборудования, где важна визуальная диагностика и частые переключения.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими цепями (например, PLC, контроллерами) и исполнительными устройствами малой мощности. Подходит для систем, где требуется изолированное включение/выключение нагрузки: станки, конвейеры, системы освещения, пневматические клапаны, терморегуляторы. Частые включения не снижают срок службы благодаря надёжной контактной группе.

Технические характеристики

• Напряжение управления: 220 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально замкнутый и нормально разомкнутый - каждый одинарный)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Подключение: штепсельное (втычное) через разъём - без пайки и болтов
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Полярность: обязательна - неверное подключение катушки не повредит реле, но оно не будет работать
• Габариты: компактные, рассчитаны на монтаж на DIN-рейку или панель

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм или крепится на монтажную панель. Разъёмное подключение обеспечивает быстрый демонтаж без инструментов - достаточно вытянуть реле из гнезда. Гнездо совместимо с другими реле серии ПР-102. Для монтажа не нужны дополнительные клеммы или переходники.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Защита IP21 предотвращает случайный контакт с токоведущими элементами и попадание влаги. Устройство не содержит опасных материалов и не требует специальных мер при обращении. Работает в температурном диапазоне, типичном для промышленных условий (указано в документации производителя).

Преимущества

• LED-индикация сразу показывает, включено ли реле - упрощает диагностику без тестера
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - удобно при обслуживании
• Штепсельное подключение экономит время при замене - не нужно отсоединять провода
• Компактный корпус позволяет размещать несколько реле в ограниченном пространстве
• Постоянный ток 220 В - оптимальный вариант для систем с дальним расположением управляющего устройства

Ограничения применения

• Не предназначен для работы с переменным током - применение на 220 В AC вызовет отказ
• IP21 не защищает от брызг, пыли или влажной среды - не используйте в сырых помещениях или на улице
• Нет нормально открытых контактов - все два контакта являются переключающими; нельзя использовать как обычный “замыкатель”
• Обязательная полярность - если подключить + и – наоборот, реле просто не сработает, хотя не выйдет из строя
• Максимальный ток 5 А - не подходит для управления двигателями, нагревателями выше 1 кВт

Примеры использования

• Управление пневматическим клапаном в автоматической линии сборки
• Переключение светового индикатора по сигналу от PLC
• Коммутирование термостата в системе климат-контроля
• Запуск насоса по команде с датчика уровня
• Резервирование каналов в распределительных щитах

Практические советы

• Проверьте полярность перед первым включением - красный провод обычно +, синий - −
• При использовании на DIN-рейке убедитесь, что гнездо плотно зафиксировано - вибрация может вызвать отрыв контактов
• Используйте кнопку TEST ежемесячно для профилактики - особенно в критически важных системах
• Не перегружайте контакты - даже при 5 А лучше оставлять запас в 20–30%
• При замене реле ПР-102 можно использовать аналоги с таким же разъёмом - важно сохранить тип подключения
