Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 36В DC ПР-102 - 23841DEK APC

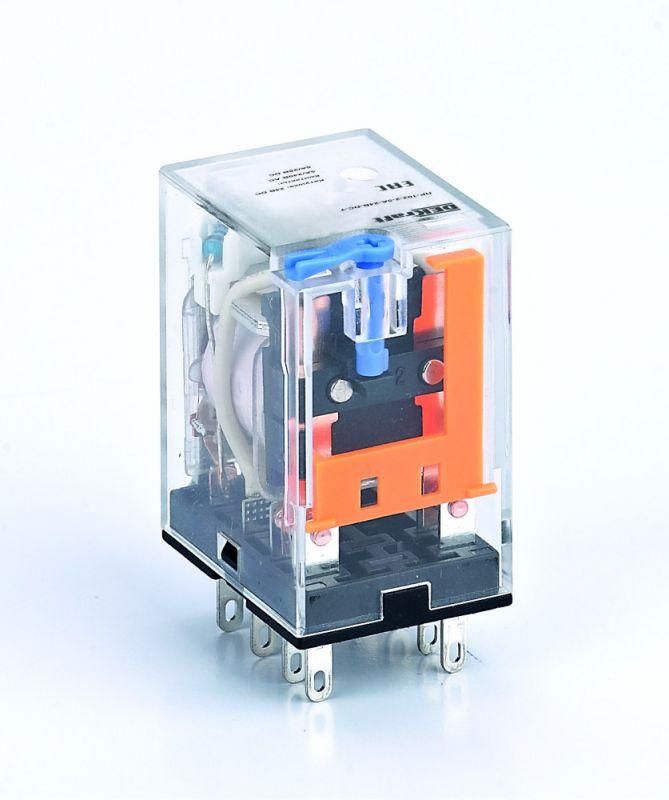

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 36 В и двумя переключающими контактами на 5 А. Светодиодная индикация и тестовая кнопка упрощают диагностику, а втычной монтаж обеспечивает быстрое подключение и замену. Подходит для автоматизации оборудования, где важна надежность и компактность.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером и исполнительными устройствами малой мощности. Его применяют там, где требуется изолировать слаботочную цепь управления от силовой нагрузки - например, в системах автоматики, пультах управления, станках, конвейерах и распределительных щитах.

Технические характеристики

• Напряжение катушки: 36 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество контактов: 2 переключающих (NO+NC)
• Тип управления: моностабильное (обычное реле - возвращает положение после отключения)
• Индикация: светодиод горит при наличии напряжения на катушке
• Защита корпуса: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (втычное) через стандартный разъем
• Полярность: обязательна - неверное подключение катушки не повредит реле, но оно не будет работать

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку шириной 35 мм или крепится на монтажную панель. Монтаж осуществляется путём вставки в соответствующий разъём - никаких проводов или инструментов не требуется. Разъём совместим с базами серии ПР-102 других производителей, если они соответствуют габаритному чертежу. Для замены достаточно вынуть старое реле и вставить новое.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для устройств низкого напряжения. Защита IP21 допускает использование в закрытых щитах с минимальным риском попадания влаги. Напряжение 36 В DC считается безопасным для обслуживания без специальных средств защиты.

Преимущества

• LED-индикатор наглядно показывает, включено ли реле - снижает время диагностики
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - удобно при плановом осмотре
• Штепсельное подключение исключает ошибки при подключении проводов и ускоряет замену
• Компактные размеры позволяют размещать несколько реле в одном модуле
• Устойчивость к вибрациям благодаря жесткой фиксации в разъеме

Ограничения применения

• Не предназначен для работы с переменным током - применение на AC вызовет отказ или повреждение
• Запрещено подключение нагрузки выше 5 А - возможна сварка контактов или выход из строя
• IP21 не защищает от брызг, пыли или влажной среды - нельзя использовать вне электрошкафов
• Обязательна соблюдение полярности: при обратном подключении катушки реле просто не сработает
• Не рассчитано на частые механические удары - рекомендовано крепление на жесткую поверхность

Примеры использования

• Управление световыми сигналами на конвейере
• Переключение режимов работы насосов в системах водоснабжения
• Логическое управление клапанами в пневматических системах
• Реализация аварийной остановки через PLC с использованием тестового входа
• Функциональное расширение релейных плат в пультах управления

Практические советы

• Проверьте соответствие напряжения катушки 36 В DC до подключения - даже небольшое превышение сокращает срок службы
• При монтаже на DIN-рейку используйте только оригинальные или сертифицированные базовые разъемы - некачественные могут деформироваться
• Часто используйте кнопку TEST во время техобслуживания - это предупреждает внезапные отказы
• Не забудьте про вентиляцию вокруг реле - длительная работа под нагрузкой 5 А может вызвать нагрев
• Запасные экземпляры ПР-102 стоит хранить рядом с оборудованием - замена занимает менее минуты
