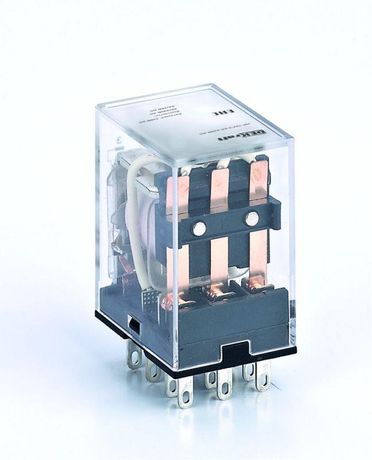

Промежуточное реле 3 конт. с LED инд. 10А 220В DC ПР-102 | 23926DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 220 В и индикацией состояния. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение нагрузки до 10 А. Артикул 23926dek.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, контроллером или кнопкой) и исполнительными элементами - контакторами, маломощными двигателями, светильниками, нагревательными элементами. Часто применяется там, где нужна гальваническая развязка или увеличение числа доступных контактов. Устройство идеально для систем с частыми циклами включения, таких как конвейеры, насосы, системы вентиляции и панели управления.

Технические характеристики

• Напряжение управления: 220 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (все - одинарные, нормально разомкнутые)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Полярность: определённая - важно соблюдать подключение "+" и "-" к катушке
• Индикация: светодиодный индикатор горит при наличии напряжения на катушке
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и предметов более 12 мм
• Способ монтажа: втычной, с возможностью фиксации на DIN-рейке или монтажной панели
• Подключение: штепсельное (разъёмное) - реле вставляется в базовый разъём

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа “DIN” с соответствующим количеством выводов. Для монтажа используйте подходящую базу (не входит в комплект). Разъём обеспечивает быстрый демонтаж без отсоединения проводов. Крепление на DIN-рейку возможно через специальный зажим на корпусе. Обязательно проверьте соответствие шага контактов и глубины посадочного места базового разъёма - типовой размер для серий ПР-102.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита IP21 допускает использование в закрытых щитах, на производстве, в помещениях с невысокой запылённостью. Не предназначен для работы во влажных средах, на улице или в условиях брызг воды.

Преимущества

• LED-индикация позволяет визуально отслеживать активное состояние реле без тестера
• Компактный размер экономит место в распределительных щитах
• Штепсельное подключение ускоряет замену при отказе
• Высокая механическая износостойкость благодаря качественным материалам контактов
• Чётко выраженный ход контактов снижает риск "зависания"

Ограничения применения

• Не работает с переменным током - напряжение управления строго 220 В DC
• Отсутствуют нормально замкнутые (НОЗ) контакты - нельзя применять для аварийного отключения по принципу "нормально замкнуто"
• Защита IP21 не предохраняет от пыли, брызг, влаги - не устанавливать вне щита
• Обязательно соблюдение полярности: при обратном подключении катушки реле не сработает
• Не рассчитано на высокие импульсные нагрузки - не использовать для управления индуктивными нагрузками без дугогашения

Примеры использования

• Управление несколькими светильниками от одного выхода PLC
• Передача сигнала от терморегулятора к вентилятору охлаждения
• Разделение цепей управления и силовых цепей в пульте станка
• Автоматизация системы подачи сырья на конвейере с частыми циклами

Практические советы

• Выбирайте базовый разъём с тем же количеством контактов (3 шт.) и таким же шагом - убедитесь, что он совместим с ПР-102
• Проверяйте полярность перед первым включением: красный провод - "+", черный - "-". Обратное подключение повредит светодиод и может вывести реле из строя
• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) рекомендуется параллельно контактам установить RC-цепочку или диод для гашения ЭДС самоиндукции
• Не затягивайте провода слишком сильно - это может деформировать разъём и вызвать плохой контакт
• При необходимости замены - просто выньте реле из разъёма и вставьте новое; провода остаются подключенными
