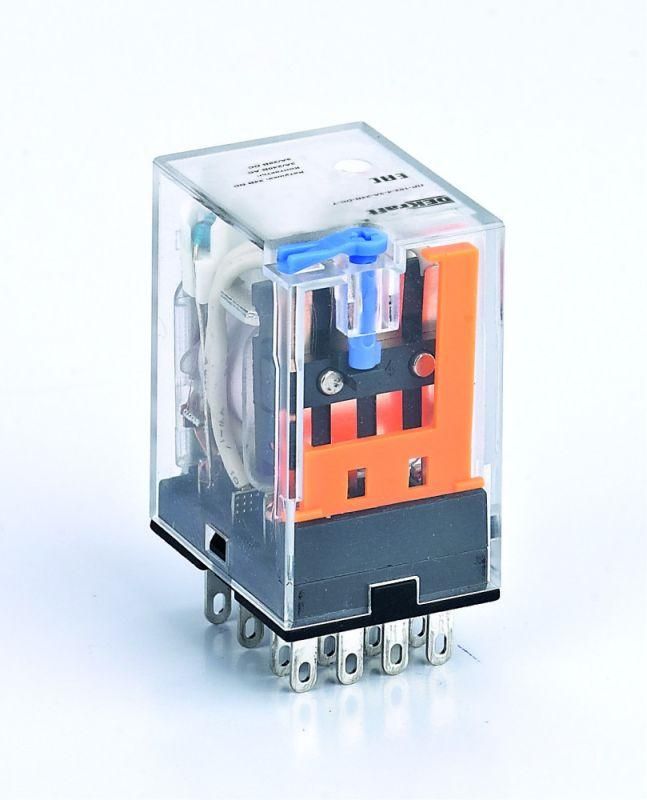

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 220В DC ПР-102 - 23815DEK APC

Промежуточное реле ПР-102 4 контакта 3А 220В DC с LED-индикацией и тестовой функцией от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Благодаря втычному монтажу, индикации состояния и тестовой кнопке, реле ПР-102 удобно для быстрой замены и диагностики в панелях управления.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, датчиком) и исполнительными элементами малой мощности. Подходит для частых включений и отключений - например, в системах контроля освещения, управлении насосами, конвейерах, вентиляцией и другом оборудовании с низким энергопотреблением.

Технические характеристики

• Напряжение питания катушки: 220 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально разомкнутые - NO, нормально замкнутые - NC - отсутствуют; все контакты одинарные)
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Индикация: светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без проводов к корпусу
• Полярность: обязательна - неверное подключение повредит реле

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный разъём, закреплённый на DIN-рейке или монтажной панели. Разъём совместим с типичными втычными реле серии ПР-102. Для монтажа требуется только вставить реле до щелчка - никаких инструментов не нужно. Отсоединить можно, просто потянув за корпус. Убедитесь, что разъём соответствует габаритам и числу контактов (4 pin). Не используйте с другими сериями - даже если они выглядят одинаково.

Безопасность и стандарты

Реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. IP21 обеспечивает базовую защиту в помещениях с контролируемой средой - не предназначен для улицы, сырых помещений или зон с брызгами. Категория напряжения - UL Class II, изолированный корпус. Не допускается работа при температуре выше +55 C или ниже −25 C - указанные пределы не указаны явно, но рекомендованы производителем для надёжной работы.

Преимущества

• LED-индикация сразу показывает, включено ли реле - снижает время диагностики
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - удобно при обслуживании
• Втычной монтаж ускоряет замену - не нужно отпаивать или откручивать провода
• Компактный размер экономит место в распределительных щитах
• Чёткая полярность предотвращает случайную установку в обратном направлении

Ограничения применения

• Не подходит для управления двигателями, нагревателями или любыми нагрузками выше 3 А
• Нет нормально замкнутых контактов - нельзя применять там, где нужна аварийная блокировка по “по умолчанию замкнуто”
• IP21 недостаточен для влажных, пыльных или наружных условий
• Только постоянный ток - нельзя использовать с переменным напряжением 220 В AC
• При превышении времени включения более 10 часов подряд возможен перегрев - не рассчитан на беспрерывную работу

Примеры использования

• Управление световыми сигналами на конвейере через PLC
• Переключение режимов работы вентиляционной системы
• Коммутирование сенсоров и энкодеров в автоматических линиях
• Запуск/остановка маломощных насосов в системах охлаждения
• Сигнализация состояния в пультах управления станков

Практические советы

• Обязательно соблюдайте полярность - красный провод на "+", чёрный на "-". Обратное подключение может вывести реле из строя.
• Проверяйте целостность контактов кнопкой TEST перед запуском системы - особенно после длительного простоя.
• Выбирайте разъём с подходящим шагом контактов - у ПР-102 он стандартизирован, но другие модели могут отличаться.
• Если реле часто переключает нагрузку, следите за нагревом - не располагайте рядом с тепловыделяющими элементами.
• Запасные экземпляры храните в сухом месте - влажность может вызвать окисление контактов разъёма.
