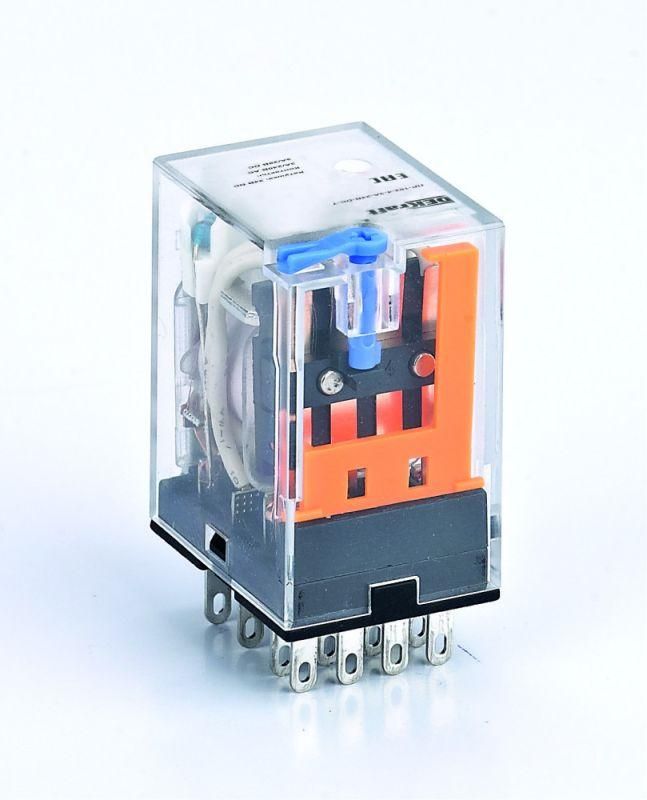

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 110В DC ПР-102 - 23811DEK APC

Промежуточное реле 4 контакта с LED индикацией и функцией TEST 3А 110В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжное, компактное и удобное в обслуживании, ПР-102 подходит для частых включений и выключений нагрузок до 3 А при постоянном напряжении 110 В.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, PLC, контроллерами) и исполнительными элементами (электромагниты, маломощные двигатели, световые индикаторы). Подходит для систем, где требуется изолированное управление нагрузкой с возможностью быстрой диагностики состояния.

Часто применяется в промышленной автоматике: на конвейерах, станках, системах вентиляции, панелях управления. Особенно эффективно там, где важна визуальная индикация работы и возможность тестирования без отключения питания.

Технические характеристики

• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (все - одинарные, нормально разомкнутые)
• Управление: моностабильное (при снятии напряжения - возвращается в исходное положение)
• Полярность: определённая - необходимо соблюдать правильное подключение + и –
• Индикация: светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка на корпусе имитирует срабатывание контактов для проверки
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Способ монтажа: втычной, на DIN-рейку или монтажную панель через фиксирующие кронштейны
• Подключение: штепсельное (разъёмное) - реле вставляется в базовый разъём

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа “DIN” с шагом 5 мм. Установка происходит путём вставки в панельный разъём - не требует пайки или болтового крепления.

При монтаже важно:

• Не перепутать полярность - неверное подключение катушки не повредит реле, но оно не будет срабатывать;
• Использовать только разъёмы, рассчитанные на ток 3 А и выше;
• Обеспечить свободный доступ к кнопке TEST для периодической проверки;
• Устанавливать в условиях, соответствующих классу защиты IP21 - не допускается попадание брызг или пыли под давлением.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Конструкция обеспечивает гальваническую развязку между управляющей цепью (110 В DC) и силовой группой контактов (до 3 А). Защита IP21 предотвращает случайный доступ к токоведущим частям, но не гарантирует герметичность.

Преимущества

• LED-индикация сразу показывает, есть ли питание на катушке - снижает время диагностики;
• Кнопка TEST позволяет проверить работу контактов без отключения основной цепи - безопаснее и быстрее;
• Штепсельное подключение ускоряет замену - не нужно отсоединять провода;
• Компактный размер позволяет размещать несколько реле в ограниченном пространстве;
• Надёжные контакты рассчитаны на частые операции включения/выключения - подходят для высокочастотных задач.

Ограничения применения

• Не предназначен для коммутации переменного тока - работает только с постоянным напряжением 110 В DC;
• Запрещено применять в средах с повышенной запылённостью, влагой или химически активными веществами - IP21 недостаточно для таких условий;
• Не рекомендуется для нагрузок более 3 А - риск пригорания контактов и выхода из строя;
• При использовании в цепях с большой индуктивной составляющей (катушки, соленоиды) необходима внешняя защита (диод, RC-цепочка);
• Не поддерживает многопозиционное управление - все 4 контакта срабатывают одновременно, нельзя настроить раздельные режимы.

Примеры использования

• Управление световыми сигналами на конвейере через PLC - ПР-102 усиливает слабый сигнал контроллера;
• Переключение режимов работы насоса в системе охлаждения - 4 контакта позволяют задействовать несколько потребителей;
• Автоматическое отключение нагревательного элемента при достижении температуры - реле реагирует на команду терморегулятора;
• Система аварийной остановки - кнопка TEST позволяет ежедневно проверять целостность цепи без остановки производства.

Практические советы

• Перед первым включением проверьте полярность - красный провод обычно +, черный - –; неверное подключение не вызовет поломки, но реле не сработает.
• При замене старого реле - используйте тот же тип разъёма. Разъёмы от других серий могут отличаться по глубине или расположению контактов.
• Если реле часто срабатывает (более 10 раз в минуту), следите за температурой окружающей среды - перегрев сокращает срок службы.
• Для длительной эксплуатации в условиях вибраций закрепите реле дополнительно пластиковыми зажимами - хотя втычной монтаж надёжен, вибрация может ослабить контакт.
• Проверяйте индикацию и функцию TEST один раз в месяц - это профилактика отказов в критических моментах.
