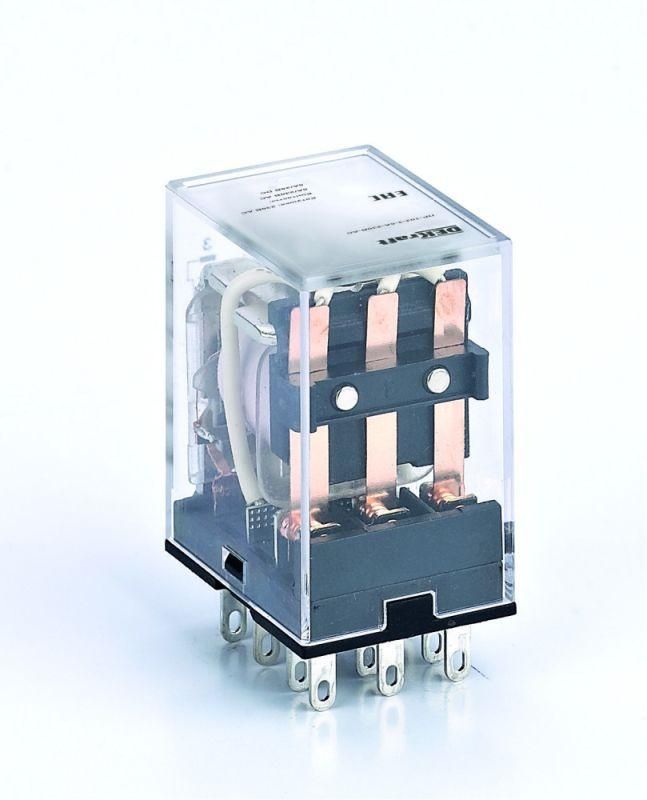

Промежуточное реле 3 конт. с LED инд. 10А 380В AC ПР-102 | 23934DEK DEKraft APC

Промежуточное реле 3 контакта с LED индикацией 10А 380В AC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжное, компактное и с индикацией состояния, ПР-102 подходит для управления исполнительными механизмами, светотехникой и маломощными потребителями переменного тока.

Назначение и область применения

Промежуточное реле 3 контакта с LED индикацией 10А 380В AC ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и нагрузкой. Подходит для задач, где требуется изолировать слаботочную цепь от силовой, а также увеличить количество доступных контактов. Часто применяется в панелях управления станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Номинальное напряжение катушки: 380 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (нормально разомкнутые)
• Тип контактов: одинарные, без фиксированной полярности
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: светодиодный индикатор - горит при включенном состоянии катушки
• Степень защиты: IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Способ монтажа: втычной, на DIN-рейку или монтажную панель
• Подключение: штепсельное (разъёмное), через базовый разъём

Совместимость и монтаж

Промежуточное реле 3 контакта с LED индикацией 10А 380В AC ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения требуется совместимый втычной разъём - он не входит в комплект. Убедитесь, что разъём соответствует типу ПР-102. Монтаж допускается в любом положении, но рекомендуется избегать прямого попадания брызг и пыли. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу внутри распределительных щитов. Не предназначен для использования во взрывоопасных зонах, на открытом воздухе или в условиях постоянного воздействия влаги.

Преимущества

• LED-индикация позволяет визуально определить состояние реле без тестера
• Компактные габариты экономят место в щите
• Штепсельное подключение ускоряет замену и обслуживание
• Три контакта позволяют управлять несколькими цепями одним устройством
• Работает с высоким напряжением 380 В - подходит для промышленных сетей

Ограничения применения

• Не работает с постоянным током - только переменный ток 380 В
• Защита IP21 недостаточна для влажных помещений, улицы или мойки
• Нет нормально закрытых контактов - нельзя использовать для аварийного отключения по принципу “замыкание при отказе”
• Не рассчитано на частые перегрузки выше 10 А - возможен выход из строя
• Требуется внешний разъём - без него реле невозможно подключить

Примеры использования

• Управление трёмя группами ламп освещения в цеху через сигнал от PLC
• Переключение режимов работы насоса в системе водоснабжения
• Коммутирование сигнала стартера двигателя от контроллера
• Автоматическое включение вентилятора при достижении температурного порога

Практические советы

• Выбирайте втычной разъём с учётом типа ПР-102 - не все разъёмы совместимы
• Проверьте напряжение сети перед подключением: 380 В +-10%, иначе реле может не включаться или выйти из строя
• При использовании в щитах с высокой плотностью монтажа - учитывайте тепловыделение: не располагайте рядом с нагревательными элементами
• Индикатор LED не является источником светового предупреждения - он служит лишь для диагностики оператором
• Запасные экземпляры ПР-102 стоит хранить - быстрая замена снижает простои производства
