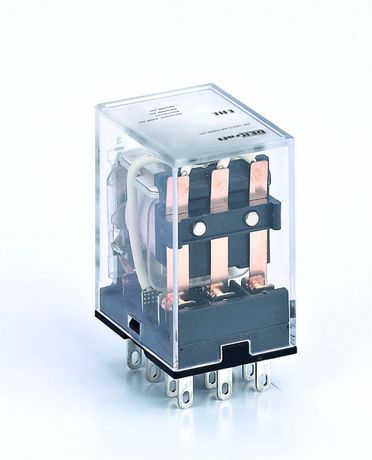

Промежуточное реле 3 конт. с LED инд. 10А 48В AC ПР-102 | 23931DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных управляющих сигналов в цепях переменного тока до 48 В и нагрузок до 10 А. Благодаря трём контактам и встроенной LED-индикации, ПР-102 удобно применять в системах автоматизации, где важна визуальная проверка состояния.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером (например, ПЛК) и исполнительными устройствами - моторами, клапанами, световыми индикаторами или другими реле. Подходит для задач, где требуется изолировать слаботочную цепь управления от силовой нагрузки. Часто применяется в панелях управления станков, конвейеров, систем освещения и бытовой автоматики.

Технические характеристики

• Напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (все - нормально разомкнутые)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенная LED-лампа, горит при включенном состоянии
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, вертикально падающих
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной (штепсельный разъём), совместим с DIN-рейкой и монтажной платой

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм через фиксирующий защёлкивающий механизм. Для подключения используются штепсельные разъёмы - достаточно вставить реле в соответствующий патрон. Это ускоряет замену и снижает риск ошибок при подключении. Катушка питается от сети 48 В AC; контакты рассчитаны на работу с нагрузками до 10 А. Убедитесь, что патрон соответствует типу втычного реле ПР-102 - не все патроны универсальны.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную эксплуатацию внутри распределительных щитов. Напряжение 48 В AC считается безопасным для обслуживания без специальных средств защиты, однако работа с силовыми цепями всё равно требует соблюдения правил электробезопасности.

Преимущества

• LED-индикация позволяет сразу определить, включено ли реле - без тестера
• Штепсельное подключение упрощает замену и сервисное обслуживание
• Компактные габариты экономят место в щите
• Свободная полярность катушки исключает ошибки при подключении
• Трёхконтактная схема даёт возможность управлять несколькими цепями одновременно

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 48 В AC
• IP21 не допускает использование во влажных или запылённых средах вне закрытых щитов
• Контакты не имеют нормально замкнутых (NC) - нельзя использовать для аварийного отключения по принципу “нормально замкнуто”
• Максимальный ток 10 А - не подходит для мощных нагревательных элементов или крупных двигателей

Примеры использования

• Управление насосом через ПЛК: малый сигнал 24 В DC от контроллера преобразуется в 48 В AC для включения реле ПР-102, которое замыкает цепь насоса 220 В
• Автоматическое освещение: три контакта ПР-102 включают свет в трёх зонах при активации одного входного сигнала
• Сигнализация отказа: один контакт управляет предупредительной лампой, второй - зуммером, третий - отключением цепи

Практические советы

• Проверьте соответствие патрона - он должен быть специально предназначен для втычных реле ПР-102 от DEKraft
• При использовании в условиях высоких температур (более +55 C) рекомендуется снижать рабочую нагрузку на контакты
• LED-индикатор потребляет немного энергии - учтите это при проектировании цепи управления
• Запрещено подключать нагрузку выше 10 А - даже кратковременные перегрузки сокращают срок службы контактов
• Для долговечности используйте ПР-102 только с индуктивными или резистивными нагрузками - емкостные и импульсные могут вызывать броски тока
