Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 110В AC ПР-102 - 23827DEK APC

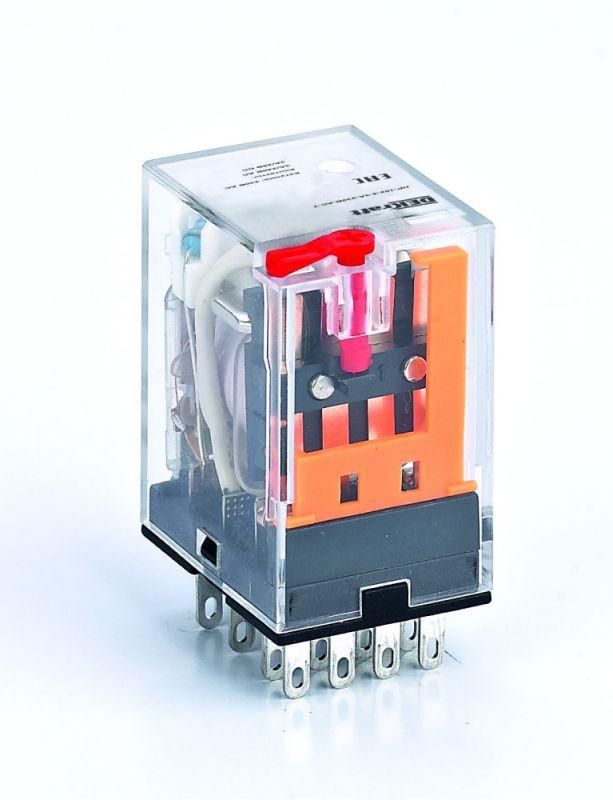

Промежуточное реле 4 контакта с LED индикацией и функцией TEST 3А 110В AC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Благодаря встроенной индикации и тестовой кнопке, реле ПР-102 упрощает диагностику и обслуживание, особенно в условиях ограниченного доступа.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером и исполнительными устройствами малой мощности. Подходит для управления светильниками, клапанами, насосами, пускателями и другими элементами, где требуется изолированное включение/выключение. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (все - одинарные, нормально разомкнутые)
• Управление: моностабильное (при снятии напряжения - возвращается в исходное положение)
• Индикация: светодиод показывает наличие напряжения на катушке (горит при включенном состоянии)
• Функция TEST: кнопка имитирует срабатывание контактов для проверки работоспособности без внешнего сигнала
• Степень защиты: IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Род тока: только переменный (AC)
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной, с возможностью фиксации на DIN-рейке или монтажной панели
• Подключение: штепсельное (разъемное) - реле вставляется в базовый разъем

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъемами для втычных реле типа “DIN” с шагом 5 мм. Для монтажа используйте подходящую базу (например, DEKRAFT PRT-04). Установка происходит путём плотного вдавливания до щелчка. Контакты не требуют пайки - все соединения выполнены через металлические штыри. Размеры компактны - легко помещаются в тесных распределительных шкафах.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. Сертифицировано по ГОСТ Р МЭК 60947-5-1. Напряжение 110 В AC находится в безопасном диапазоне для большинства промышленных систем. Индикация и кнопка TEST снижают риск ошибочного обслуживания.

Преимущества

• Чёткая визуальная индикация состояния - видно, работает ли реле, даже при закрытом корпусе
• Функция TEST позволяет проверить контакты без отключения питания системы
• Штепсельное подключение ускоряет замену - не нужно отсоединять провода
• Свободная полярность катушки упрощает подключение и снижает риск ошибок при монтаже
• Высокая надёжность контактов при частых включениях (до 1 млн операций)

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - применение на DC повредит катушку
• Защита IP21 не обеспечивает герметичность - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты
• Максимальный ток 3 А - не подходит для управления двигателями, нагревателями или мощными источниками света
• Не рассчитан на высокие температуры выше +55 C - рекомендовано избегать расположения рядом с тепловыделяющими элементами

Примеры использования

• Управление световым сигналом на конвейере через PLC
• Передача команд от терморегулятора к вентилятору
• Коммутирование сигнала тревожной кнопки в системе безопасности
• Запуск пневматического клапана после срабатывания датчика уровня

Практические советы

• При выборе базового разъёма убедитесь, что он совпадает с типом втычного реле ПР-102 - отличаются шаг и количество контактов
• Для удобства обслуживания выделяйте место около реле - индикатор должен быть хорошо виден
• Проверяйте целостность контактов через кнопку TEST перед запуском новой системы - это экономит время на поиск неисправностей
• Не используйте реле в сетях с частыми скачками напряжения - это сокращает срок службы катушки
• При замене - всегда отключайте питание, даже если используете TEST; индикация горит, но контакты могут находиться под нагрузкой
