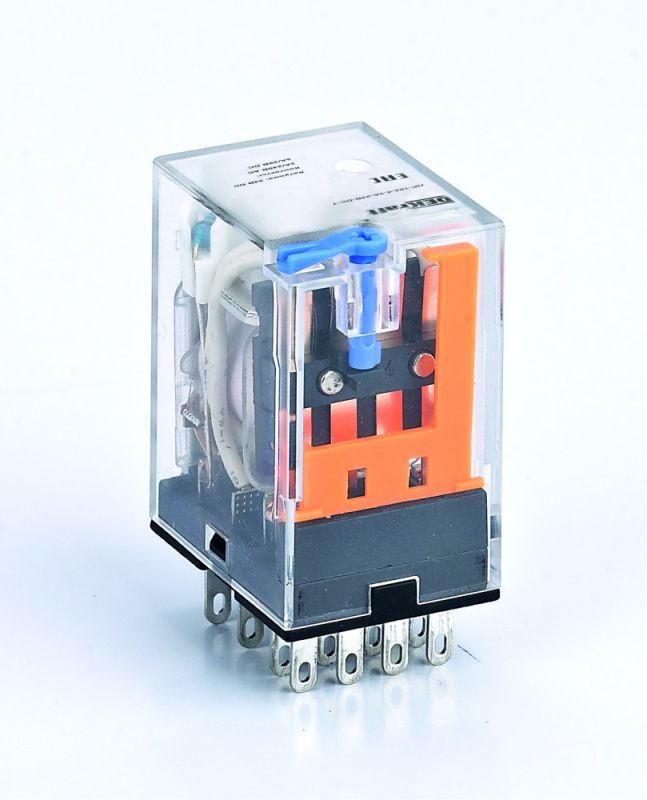

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 36В DC ПР-102 - 23807DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 36 В. Четыре переключающих контакта, светодиодная индикация и тестовая кнопка делают его удобным для автоматизации систем, где важна наглядность состояния и быстрая диагностика.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для задач, где требуется частое включение-выключение нагрузок малой мощности: системы автоматики, пульты управления, станки, конвейеры, освещение, вентиляция.

Из-за наличия LED-индикации и кнопки TEST идеально подходит для сервисного обслуживания и ситуаций, когда необходимо оперативно определить, работает ли реле без дополнительных измерительных приборов.

Технические характеристики

• Напряжение питания катушки: 36 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4
• Тип контактов: одинарные (NO/NC не указаны - все контакты универсальные, тип переключения зависит от схемы подключения)
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Светодиодная индикация: да (горит при наличии напряжения на катушке)
• Степень защиты: IP21 (защита от вертикально падающих капель воды и доступа пальцев к опасным частям)
• Способ монтажа: втычной (устанавливается в панельный разъём, не требует пайки)
• Полярность: определённая - важно соблюдать правильное подключение + и – к катушке
• Подключение: штепсельное (разъёмное), через базовый разъём

Совместимость и монтаж

Промежуточное реле ПР-102 монтируется в специальный панельный разъём, совместимый с форматом втычных реле. Установка происходит путём плотного вдавливания в гнездо до щелчка. Разъём можно закрепить на DIN-рейке или монтажной панели - сам корпус реле не фиксируется болтами.

Не используйте разъёмы других серий - контакты могут не совпасть по расположению или размеру. Для замены достаточно вынуть старое реле и вставить новое - никаких инструментов не требуется.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу в помещениях с нормальной влажностью, защищает от случайного прикосновения к токоведущим элементам. Не предназначен для работы во взрывоопасных зонах, на улице или в условиях повышенной запылённости.

Преимущества

• Чёткая визуальная индикация состояния - горящий светодиод означает, что катушка под напряжением
• Функция TEST позволяет проверить работоспособность контактов без внешнего управления - просто нажмите кнопку
• Компактный размер - легко размещается в плотных распределительных щитах
• Быстрый и надёжный втычной монтаж - снижает время установки и замены
• Одинаковое количество всех четырёх контактов - гибкость в проектировании схем

Ограничения применения

• Не подходит для переменного тока - только 36 В постоянного тока
• IP21 не защищает от пыли и брызг - нельзя использовать вне помещений или в сырых средах
• Обязательна соблюдение полярности: при неверном подключении катушки реле не сработает
• Номинальный ток 3 А - не рассчитан на высокую мощность (например, двигатели, ТЭНы >100 Вт)
• Нет информации о времени срабатывания - не рекомендовано для импульсных или частотных сигналов выше нескольких Гц без проверки

Примеры использования

• Управление световой сигнализацией в автоматических линиях
• Переключение режимов работы PLC-систем
• Коммутирующее звено между микроконтроллером и реле большего класса
• Логические схемы в пультах управления оборудованием
• Автоматическое отключение насосов или вентиляторов по сигналу датчика

Практические советы

• Проверьте напряжение на катушке перед установкой - превышение 36 В может повредить реле
• При использовании в щитах с несколькими реле - убедитесь, что разъёмы одинаковые; ПР-102 совместим только с оригинальными базами DEKraft
• Для долговечности не перегружайте контакты - даже при 3 А лучше работать на 70–80 % нагрузки
• Если светодиод не горит при подаче напряжения - проверьте полярность и целостность цепи управления
• Кнопка TEST активирует контакты механически - она не проверяет катушку, только контактную группу
