Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 48В AC ПР-102 - 23825DEK APC

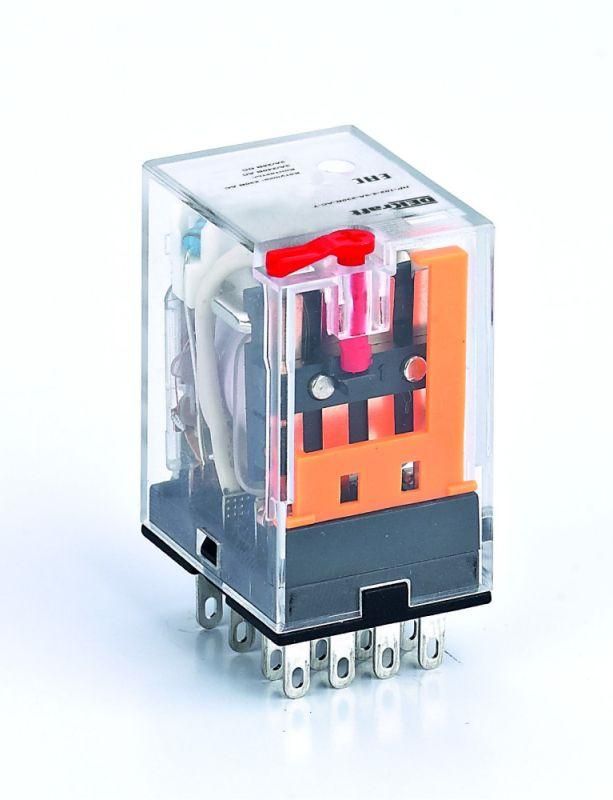

Промежуточное реле 4 контакта с LED индикацией и функцией TEST 3А 48В AC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Реле ПР-102 обеспечивает надёжное управление нагрузками до 3 А при переменном напряжении 48 В, а встроенные светодиод и тестовая кнопка упрощают диагностику и обслуживание.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером и исполнительными устройствами: пускателями, маломощными двигателями, клапанами, освещением. Подходит для систем с частыми включениями - конвейеры, станки, системы вентиляции, автоматические двери. Устройство не предназначено для прямого управления силовой нагрузкой выше 3 А - его задача - усиливать сигнал, а не переключать большие токи.

Технические характеристики

• Напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (все - одинарные, NO/NC не указаны - значит, все контакты универсальные, без фиксированной полярности)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка имитирует срабатывание реле для проверки состояния контактов без внешнего управления
• Степень защиты: IP21 - защищает от вертикально падающих капель воды и предметов более 12 мм
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной, с возможностью установки на DIN-рейку или монтажную панель
• Подключение: штепсельное (разъёмное) - реле вставляется в базовый разъём, не требует пайки или болтовых соединений

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа “DIN” с шагом 17,5 мм. Для монтажа используйте подходящую базу (например, DEKRAFT PRT-04). Разъёмное подключение позволяет заменить реле без отсоединения проводов - достаточно вынуть старое и вставить новое. Размеры устройства компактны, поэтому несколько экземпляров ПР-102 легко размещаются в одном распределительном щите.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. IP21 обеспечивает защиту от случайного прикосновения к токоведущим частям и от капель воды - этого достаточно для внутренней установки в закрытых щитах. Не предназначен для работы во влажных, пыльных или взрывоопасных средах.

Преимущества

• LED-индикация сразу показывает, включено ли реле - снижает время диагностики
• Кнопка TEST позволяет проверить работу контактов без запуска всей системы - удобно при техобслуживании
• Штепсельное подключение ускоряет замену и минимизирует риск ошибок при подключении
• Свободная полюсность катушки - не нужно следить за полярностью при подключении
• Компактный корпус экономит место в щитах

Ограничения применения

• Не применяйте для нагрузок выше 3 А - есть риск оплавления контактов
• IP21 недостаточен для открытых площадок, улиц, сырых помещений
• Не подходит для постоянного высокочастотного переключения (>1000 циклов/час) - срок службы контактов снизится
• Отсутствие нормально замкнутых (NC) контактов - нельзя использовать там, где нужна аварийная замыкающая функция
• Только переменный ток - не работает от 24 В DC или других напряжений

Примеры использования

• Управление светом на участках производства через PLC
• Коммутирование сигналов от терморегулятора к вентилятору
• Переключение режимов работы насоса в системе охлаждения
• Логическая связь между несколькими датчиками и пускателем

Практические советы

• Выбирайте базу с правильным числом контактов - для 4-контактного ПР-102 нужна база с 8-контактным разъёмом
• Проверьте напряжение сети перед подключением - превышение 48 В AC может повредить катушку
• При использовании в щитах с плотной компоновкой учтите зазор вокруг реле - хотя IP21 не требует герметичности, воздушный зазор улучшает теплоотвод
• Часто используйте кнопку TEST при плановом обслуживании - это предотвращает простои из-за «немого» отказа контактов
• Запасные реле ПР-102 храните в сухом месте - даже при IP21 влага может вызвать окисление контактов разъёма
