Реле промежуточное NJX-13FW 3 конт. 5А 240В AC | 286147 CHINT

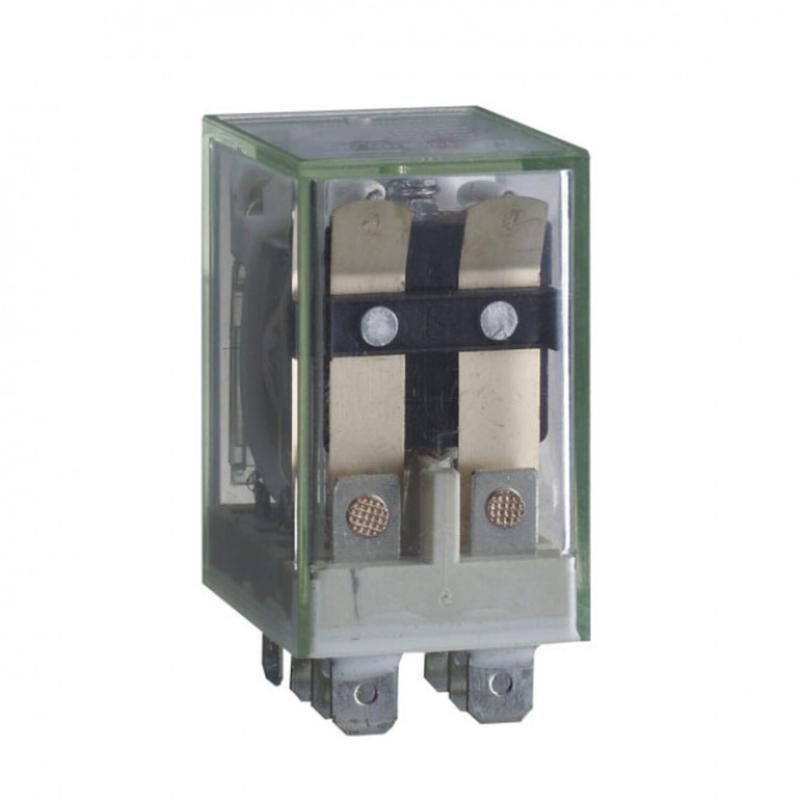

Реле промежуточное NJX-13FW от бренда CHINT - компактное устройство для коммутирования слаботочных управляющих сигналов в цепях переменного тока до 240 В и нагрузки до 5 А. Артикул 286147 подходит для автоматизации оборудования, где требуется изолированное управление мощными цепями через маломощные контроллеры.

Назначение и область применения

Реле промежуточное NJX-13FW используется для передачи сигнала между слаботочным управляющим устройством (например, PLC, терморегулятором, таймером) и силовой нагрузкой. Благодаря гальванической развязке, оно защищает чувствительную электронику от скачков напряжения и помех. Применяется в системах автоматизации: станках, конвейерах, освещении, HVAC, бытовой и промышленной аппаратуре.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение управления: 240 В AC
• Номинальный ток контактов: 5 А
• Количество контактов: 2 (один набор - один нормально открытый контакт)
• Тип контакта: одинарный, нормально разомкнутый (NO), без нормально замкнутых (НЗ)
• Характеристика: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки
• Подключение: разъемное (пластиковый штыревой разъем для монтажа на DIN-рейку)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Поляризация: свободная - можно подключать к сети без учета полярности

Совместимость и монтаж

Реле промежуточное NJX-13FW совместимо с любыми устройствами, выдающими управляющее напряжение 240 В AC. Монтируется на стандартную DIN-рейку шириной 35 мм. Разъемное подключение позволяет легко менять реле без пайки или отсоединения проводов. Для надежного контакта используйте провода сечением 0,5–2,5 мм2. Убедитесь, что посадочные выводы соответствуют типу разъема - не допускается использование адаптеров или самодельных переходников.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-5-1 для промежуточных реле. Номинальное напряжение 240 В AC обеспечивает безопасную работу в сетях с частотой 50–60 Гц. Отсутствие защиты от влаги (IP20) требует установки внутри электрошкафа или закрытого корпуса.

Преимущества

• Высокая надежность механических контактов при работе с активной нагрузкой (лампы, нагреватели)
• Удобное разъемное подключение снижает время обслуживания и замены
• Отсутствие НЗ-контактов упрощает схемы, где нужна только функция “вкл”
• Свободная полюсность упрощает подключение - не нужно следить за фазой и нулем на стороне управления

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 240 В
• Недопустимо использовать в условиях повышенной влажности, запыленности или агрессивной среде из-за IP20
• Не рассчитано на индуктивные нагрузки выше 5 А (например, двигатели, трансформаторы) - возможна сварка контактов
• Нет встроенной защиты от перегрузок или КЗ - необходимо применять внешние предохранители или автоматы

Примеры использования

• Управление светильниками через PLC с выходом 240 В AC
• Включение тепловентилятора в системе отопления по команде термостата
• Коммутация насоса в системе водоснабжения по сигналу от датчика уровня
• Автоматическое включение звукового оповещателя в пожарной системе

Практические советы

• При использовании с высокой частотой переключений (>1000 циклов/час) проверяйте срок службы контактов - они имеют ограниченную механическую долговечность
• Для нагрузок с реактивной составляющей (электромагниты, реле) рекомендуется параллельно контакту установить RC-цепочку для гашения дуги
• Проверьте соответствие напряжения управления - превышение 240 В может повредить катушку даже кратковременно
• При групповом монтаже нескольких реле NJX-13FW соблюдайте минимальный зазор между ними - не менее 5 мм для теплоотвода
• Артикул 286147 - точный идентификатор для заказа запасных частей; не путайте с другими моделями серии NJX, имеющими другое количество контактов или напряжение
