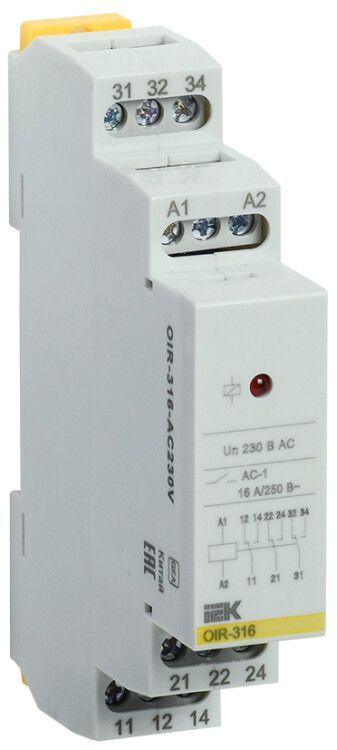

Реле промежуточное OIR 3 конт. (16А) 230В AC IEK OIR-316-AC230V

Реле промежуточное OIR 3 контакта (16 ампер) 230 Вольт переменного тока от IEK предназначено для безопасной передачи управляющих сигналов между слаботочными цепями и мощными нагрузками. Благодаря гальванической развязке и надёжному переключению, этот компонент часто используется в системах автоматизации на промышленных объектах.

Назначение и область применения

Реле промежуточное OIR 3 контакта (16 ампер) 230 Вольт переменного тока служит для управления силовыми цепями через слаботочные сигналы. Оно обеспечивает гальваническую развязку — то есть физическое отделение цепи управления от цепи нагрузки. Это защищает чувствительную электронику (например, PLC, контроллеры, датчики) от высоких напряжений и помех.

Подходит для установки в щитах управления станков, конвейеров, насосов, освещения и других устройств, где требуется включение/выключение нагрузки до 16 А по команде от низковольтного сигнала.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А на каждый из трёх контактов
• Количество переключающих контактов: 3 (все — одинарные, нормально разомкнутые)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Диапазон рабочих температур: от -20 °C до +55 °C
• Механическая износостойкость: 10 млн циклов включений/выключений
• Поляризация: определённая полюсность — важно соблюдать правильное подключение катушки (+/-)
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле промежуточное OIR 3 контакта (16 ампер) 230 Вольт переменного тока совместимо со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается просто: защёлкивается на рейку, затем затягиваются винты на входах и выходах.

Для подключения используйте провода сечением до 2,5 мм². Катушка требует точного подключения к сети 230 В AC — неверная полярность не повредит реле, но оно не будет работать. Контакты рассчитаны на активную нагрузку (например, лампы, нагреватели); для индуктивных нагрузок (электромагниты, двигатели) рекомендуется применять дополнительные RC-цепочки или TVS-диоды для гашения скачков напряжения.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования класса II. Конструкция выполнена с учётом норм IEC 60947-5-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли — поэтому не применяйте его во влажных или запылённых средах без дополнительной защиты в корпусе.

Преимущества

• Три независимых контакта позволяют управлять несколькими нагрузками одним устройством
• Высокая механическая долговечность — 10 миллионов операций снижают потребность в замене
• Устойчивость к колебаниям температуры — работает в условиях холодных цехов и жарких помещений
• Простота монтажа и обслуживания благодаря винтовому подключению и стандартной DIN-рейке
• Наличие принудительно управляемых контактов гарантирует размыкание даже при сваривании контактов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — IP20 недостаточно для таких условий
• Не подходит для постоянной коммутации токов выше 16 А — превышение вызывает перегрев и отказ
• Требуется строгое соблюдение полярности при подключении катушки; при подаче постоянного тока реле не сработает
• Не рекомендуется использовать для управления емкостными или сильно индуктивными нагрузками без дополнительной защиты

Примеры использования

• Управление двигателем насоса по сигналу от терморегулятора
• Включение световой сигнализации при срабатывании датчика уровня
• Переключение режимов работы конвейера через PLC
• Автоматическое включение системы вентиляции по расписанию

Практические советы

• При проектировании схемы убедитесь, что суммарная нагрузка всех трёх контактов не превышает допустимый ток каждого из них — не объединяйте контакты параллельно для увеличения тока!
• Для защиты от импульсных помех на входе катушки можно установить варистор 275 В.
• Проверьте соответствие сечения проводов и момента затяжки винтов — слабый контакт вызывает нагрев и окисление.
• При использовании в системах с частыми включениями (более 1000 раз в день) регулярно проверяйте контакты на признаки подгорания.
• Заменяйте реле промежуточное OIR 3 контакта (16 ампер) 230 Вольт переменного тока при появлении хлопков, запаха гари или при отказе одного из контактов — остальные тоже могут выйти из строя вскоре.
