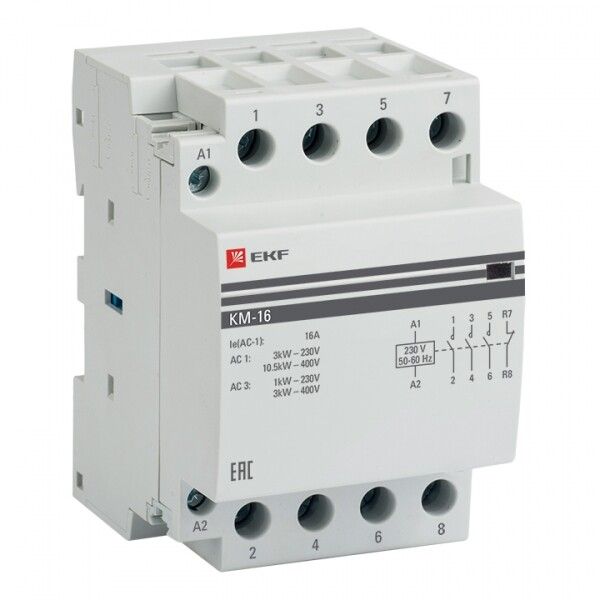

Контактор модульный КМ 16А 3NО+NC (3 мод.) EKF PROxima | km-3-16-31

Контактор модульный EKF PROxima km-3-16-31 - устройство для дистанционного включения и отключения нагрузки до 16 А в цепях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется надёжная коммутация с контролем через слаботочную цепь.

Назначение и область применения

Контактор модульный EKF PROxima km-3-16-31 используется для управления мощными нагрузками - двигателями, нагревательными элементами, светильниками - с помощью слабого управляющего сигнала на катушку. Применяется в распределительных щитах промышленного и бытового назначения: станках, конвейерах, системах вентиляции, тепловых насосах, освещении помещений.

Технические характеристики

• Номинальный ток: 16 А - способен выдерживать постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для включения
• Частота: 50 Гц - совместим с сетями стандарта РФ и Европы
• Количество силовых полюсов: 3 - переключает три фазы одновременно
• Контакты: 3 нормально открытых (NO) + 1 нормально закрытый (NC) - позволяет реализовать базовые схемы управления и блокировки
• Максимальная мощность: 1000 Вт - максимальная активная нагрузка при 230 В; при 400 В допустима большая мощность, но ограничивается током 16 А
• Способ монтажа: DIN-рейка - устанавливается в шкафах стандартной глубины
• Количество модулей: 3 - занимает три стандартных модуля шириной 17,5 мм каждый
• Максимальное сечение кабеля: 25 мм2 - можно подключать толстые медные или алюминиевые провода
• Глубина монтажа: 60 мм - необходимо обеспечить свободное пространство за щитом
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Категория применения: AC-1 - предназначен для коммутации активных нагрузок (например, нагреватели); не рекомендован для двигателей с высокими пусковыми токами без дополнительных мер
• Гарантийный срок: 84 месяца - длительная гарантия от производителя

Совместимость и монтаж

Контактор EKF PROxima km-3-16-31 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или креплений не требуется. Подключение силовых проводов осуществляется к верхним и нижним зажимам, управление - к боковым контактам катушки (обозначены A1/A2). Обязательно соблюдайте полярность при подключении катушки: L - на A1, N - на A2. Максимальное сечение кабеля - 25 мм2, что позволяет использовать как медные, так и алюминиевые провода. Перед установкой проверьте соответствие напряжения катушки (230 В) источнику управления.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (эквивалент МЭК 61095-92). Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в сырых помещениях без дополнительной защиты. Серия PROxima прошла сертификацию на безопасность и долговечность в соответствии с международными стандартами для модульного оборудования.

Преимущества

• Высокая надёжность механической конструкции - контакты рассчитаны на многократные операции включения/выключения
• Поддержка алюминиевых и медных проводов - гибкость при замене существующей проводки
• Удобный монтаж на DIN-рейку - экономия времени при сборке щита
• Наличие NC-контакта - позволяет реализовать аварийную остановку или блокировку без внешних реле
• Длинная гарантия (7 лет) - свидетельство качества изготовления

Ограничения применения

• Не предназначено для коммутации индуктивных нагрузок с высокими пусковыми токами (например, крупных асинхронных двигателей) - возможен износ контактов
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне щита или в условиях повышенной запылённости без дополнительного кожуха
• Работает только при 230 В на катушке - не подходит для систем с другим напряжением управления (например, 24 В DC)
• Мощность ограничена 1000 Вт при 230 В - при более высоких напряжениях (до 400 В) мощность увеличивается, но ток остаётся ограниченным 16 А

Примеры использования

• Управление трёхфазным электродвигателем насоса через кнопочный пост с аварийной остановкой (использование NC-контакта)
• Автоматическое включение группы нагревателей в системе отопления по сигналу терморегулятора
• Контроль освещения в производственном цехе через PLC с использованием одного NO-контакта
• Система безопасности: при срабатывании датчика давления - отключение трёхфазной машины через размыкание всех полюсов

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники - это повысит надёжность соединения и исключит повреждение зажимов
• Обеспечьте минимальную глубину щита 60 мм - иначе контактор не поместится полностью
• Не забудьте проверить напряжение на катушке перед первым включением - неверное напряжение (например, 110 В вместо 230 В) приведёт к отказу работы
• Если планируете коммутировать двигатель, выбирайте контактор с категорией AC-3 или добавьте пускатель с тепловым реле
• Для продления срока службы избегайте частых включений/выключений - оптимально не более 600 циклов в час
