Контактор модульный 3НО+1НЗ 16А 230В МК-103 | 18054DEK DEKraft APC

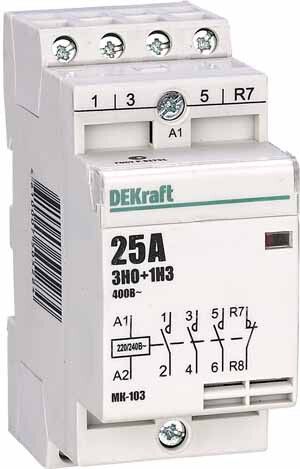

Контактор модульный 3 нормально открытых + 1 нормально закрытый контакт 16А 230В МК-103 от DEKraft предназначен для дистанционного включения и отключения электрических нагрузок до 16 А в сетях переменного тока. Этот контактор МК-103 легко устанавливается на DIN-рейку и подходит для частых циклов работы - например, в системах автоматического управления насосами, вентиляцией или освещением.

Назначение и область применения

Контактор модульный 3 нормально открытых + 1 нормально закрытый контакт 16А 230В МК-103 используется для коммутации слаботочных и среднегрузовых цепей переменного тока. Он позволяет управлять нагрузкой удалённо через сигнал на катушку, что особенно удобно в системах автоматизации. Применяется там, где требуется многочисленное включение/выключение - например, в насосных станциях, системах вентиляции, тепловых завесах, маломощных конвейерах и светильниках с программным управлением.

Технические характеристики

• Номинальный рабочий ток: 16 А (переменный ток, класс AC-7a)
• Номинальное напряжение: 400 В
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 3
• Контакты: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Коммутируемая мощность: 1,2 кВт
• Исполнение: нереверсивное
• Ширина: 2 модуля (36 мм)
• Способ монтажа: на DIN-рейку (35 мм)
• Подключение силовых проводов: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновения и крупной пыли)
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любой стандартной DIN-рейкой типа TS35. Установка занимает несколько секунд: просто защёлкните устройство на рейке. Подключение силовых проводов выполняется винтовыми зажимами - допускается использование медных жил сечением до 25 мм2. Для подачи сигнала управления используйте провода сечением 0,5–2,5 мм2. Катушка рассчитана исключительно на 230 В переменного тока - подключение к постоянному току или другому напряжению повредит контактор.

Безопасность и стандарты

Контактор МК-103 соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и надёжность модульных аппаратов. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от воды или пыли - поэтому устройство следует устанавливать внутри распределительных щитов. Климатическое исполнение УХЛ4 позволяет использовать контактор в неотапливаемых помещениях при температуре от −25 C до +40 C, при условии отсутствия конденсата.

Преимущества

• Высокая механическая износостойкость - подходит для частых включений (до 1 млн циклов)
• Компактная форма: всего 2 модуля, экономит место в щите
• Чёткое разделение контактов: 3 НО + 1 НЗ позволяют реализовать базовые схемы управления без дополнительных реле
• Не требует настройки или обслуживания после установки
• Совместим с широким спектром автоматических выключателей и УЗО в одном щите

Ограничения применения

• Не предназначена для управления двигателями выше 1,2 кВт - возможен выход из строя контактов
• Не работает при напряжении ниже 190 В или выше 260 В на катушке - риск некорректного срабатывания
• IP20 не допускает установку во влажных, пыльных или наружных условиях
• Не поддерживает реверс - нельзя применять для управления направлением вращения двигателей
• Не рекомендуется для цепей с высокими импульсными перегрузками (например, сварочные аппараты)

Примеры использования

• Автоматический запуск насоса по уровню воды в бассейне
• Управление вентиляторами в HVAC-системах по таймеру
• Включение освещения в подвале по датчику движения
• Контроль нагревательных элементов в термокамере
• Система аварийного отключения оборудования при срабатывании датчика давления

Практические советы

• При проектировании учтите, что 3 НО контакта можно использовать для управления трёмя различными нагрузками одновременно, а 1 НЗ - для сигнализации состояния (например, “устройство выключено”)
• Обязательно проверьте соответствие напряжения катушки 230 В - подключение к 110 В или 380 В вызовет отказ или перегрев
• Для долгой службы не перегружайте контактор - максимальный ток 16 А при AC-7a, а не при более тяжёлых режимах (например, AC-1)
• При сборке щита оставляйте минимум 10 мм свободного места вокруг контактора для теплоотвода
• Этот контактор МК-103 от DEKraft хорошо сочетается с автоматами Schneider, ABB, IEK - все они работают на одной DIN-рейке
