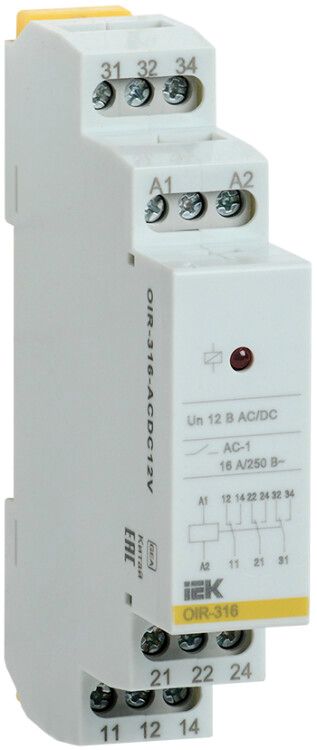

Промежуточное реле OIR 3 конт (16А). 12 В AC/DC - OIR-316-ACDC12V IEK

Промежуточное реле 3 контакта 16А 12В AC/DC от ONI (IEK) предназначено для надёжного управления нагрузками в слаботочных системах, обеспечивая гальваническую развязку между цепями управления и силовыми цепями. Артикул oir-316-acdc12v подходит для автоматизации на DIN-рейке.

Назначение и область применения

Промежуточное реле 3 контакта 16А 12В AC/DC используется для передачи управляющих сигналов от контроллеров, терморегуляторов, датчиков или PLC к мощным устройствам - таким как двигатели, нагреватели, световые сигнализаторы или магнитные пускатели. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Применяется в панелях управления, промышленном оборудовании, системах автономного освещения и на конвейерах.

Технические характеристики

• Номинальный ток контактов: 16 А - способно коммутировать нагрузки до 16 ампер на каждый контакт
• Род тока: переменный и постоянный (AC/DC) - работает как в сетях 220 В, так и в системах на 12 В постоянного тока
• Напряжение катушки: 12 В - питание от батарей, импульсных блоков питания или низковольтных контроллеров
• Количество контактов: 3 нормально замкнутые (НО) и 3 переключающие (перекидные) - все три группы одинаковы, можно использовать как НО, НЗ или смешанно
• Тип контактов: одинарный - каждый контакт имеет одну пару размыкаемых/замыкаемых точек
• Управление: моностабильное - реле остаётся в состоянии после срабатывания до момента снятия напряжения с катушки
• Подключение: винтовое - надёжная фиксация проводов через зажимы, требует отвертки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными шкафами управления
• Диапазон температур: от -20C до +55C - работает в неотапливаемых помещениях, холодных цехах и теплых щитовых
• Механическая износостойкость: 10 млн циклов - долгий срок службы даже при частом включении
• Поляризация: определённая полюсность - важно соблюдать правильное подключение "+" и "-" на катушке при работе с DC
• С принудительно управляемыми контактами: да - контакты механически связаны с катушкой, исключает самопроизвольное замыкание при отказе
• Гарантия: 12 месяцев

Совместимость и монтаж

Промежуточное реле 3 контакта 16А 12В AC/DC легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - они плотно фиксируются винтовыми зажимами. Убедитесь, что провода зачищены на 8–10 мм и не имеют повреждений жил. Катушка требует строгого соблюдения полярности при использовании постоянного тока: минус (-) подключается к выводу 1, плюс (+) - к выводу 2. Переполюсовка не вызывает выхода из строя, но реле не будет срабатывать.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования класса II. Конструкция с принудительно управляемыми контактами снижает риск аварийного замыкания. IP20 не допускает использование во влажных средах, на улице или в местах с повышенной запылённостью. Для таких условий требуется реле с более высокой степенью защиты.

Преимущества

• Три идентичные контактные группы позволяют управлять несколькими нагрузками одним устройством
• Работа с AC/DC - универсальное решение для различных типов систем управления
• Высокая механическая износостойкость - подходит для частого включения, например, в системах с пульсацией
• Принудительно управляемые контакты обеспечивают безопасность при отказе катушки
• Фиксация на DIN-рейке позволяет быстро заменить реле без демонтажа всей системы

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно
• Не рекомендуется для коммутации индуктивных нагрузок выше 16 А (например, больших двигателей) - нужен контактор
• При использовании с постоянным током обязательна проверка полярности - неверное подключение не позволит сработать реле
• Не предназначен для работы при температурах ниже -20C или выше +55C - возможны сбои в работе

Примеры использования

• Управление трёмя светильниками от одного датчика движения в цеху
• Переключение режимов работы насоса (включение/выключение/обратный ход) по сигналу от ПЛК
• Автоматическое включение обогрева при снижении температуры в распределительном щите
• Сигнализация состояния машины: красный/зелёный/жёлтый индикаторы, управляемые одним реле

Практические советы

• При подключении нагрузки свыше 10 А используйте провода сечением 1,5–2,5 мм2 - это предотвращает перегрев зажимов
• Для защиты от скачков напряжения при отключении индуктивных нагрузок (например, катушек магнитных пускателей) установите варистор или диод параллельно контакту
• Проверьте соответствие напряжения катушки: 12 В постоянного тока отличаются от 12 В переменного - не путайте с 24 В или 220 В
• При сборке щита оставляйте свободное пространство вокруг реле - для лучшего теплоотвода
• При замене старого реле - сравните количество и тип контактов. Модель oir-316-acdc12v имеет именно 3 переключающих контакта, а не 3 НЗ - это влияет на логику схемы
